Датчики CO2 Kitfort

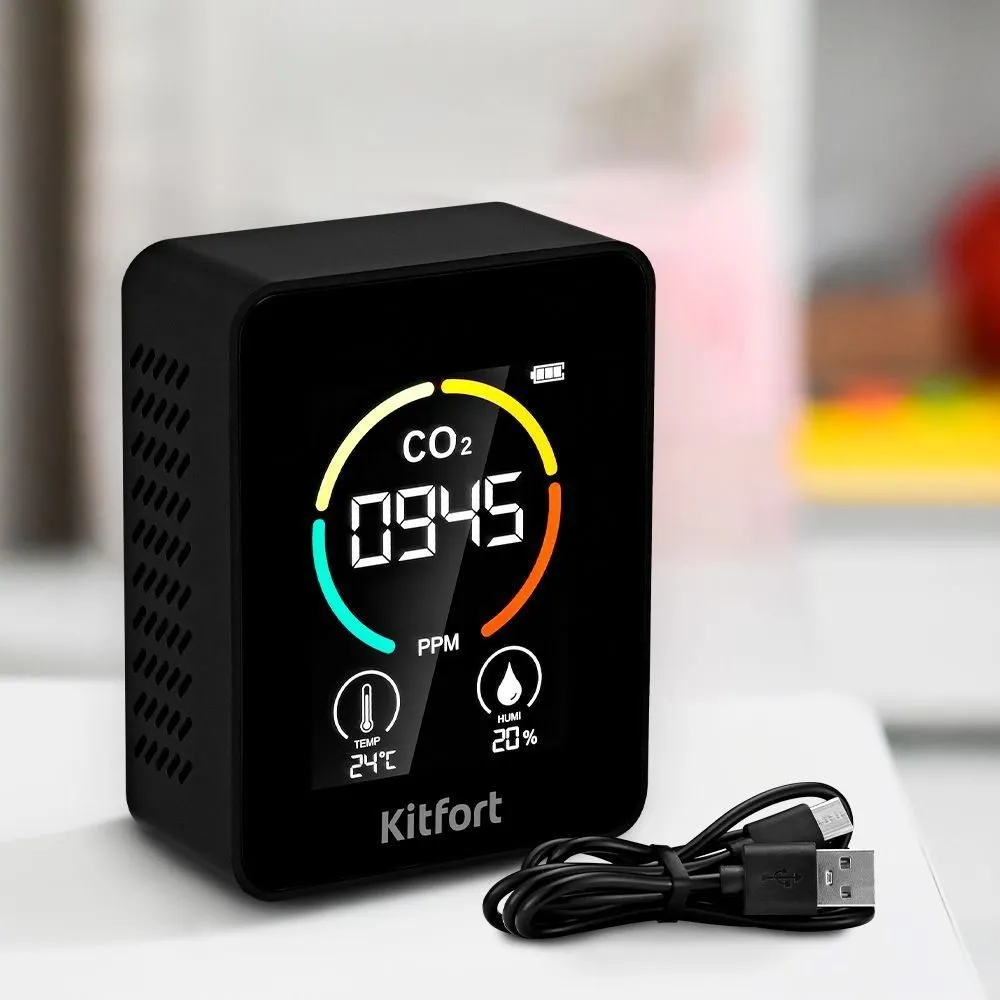

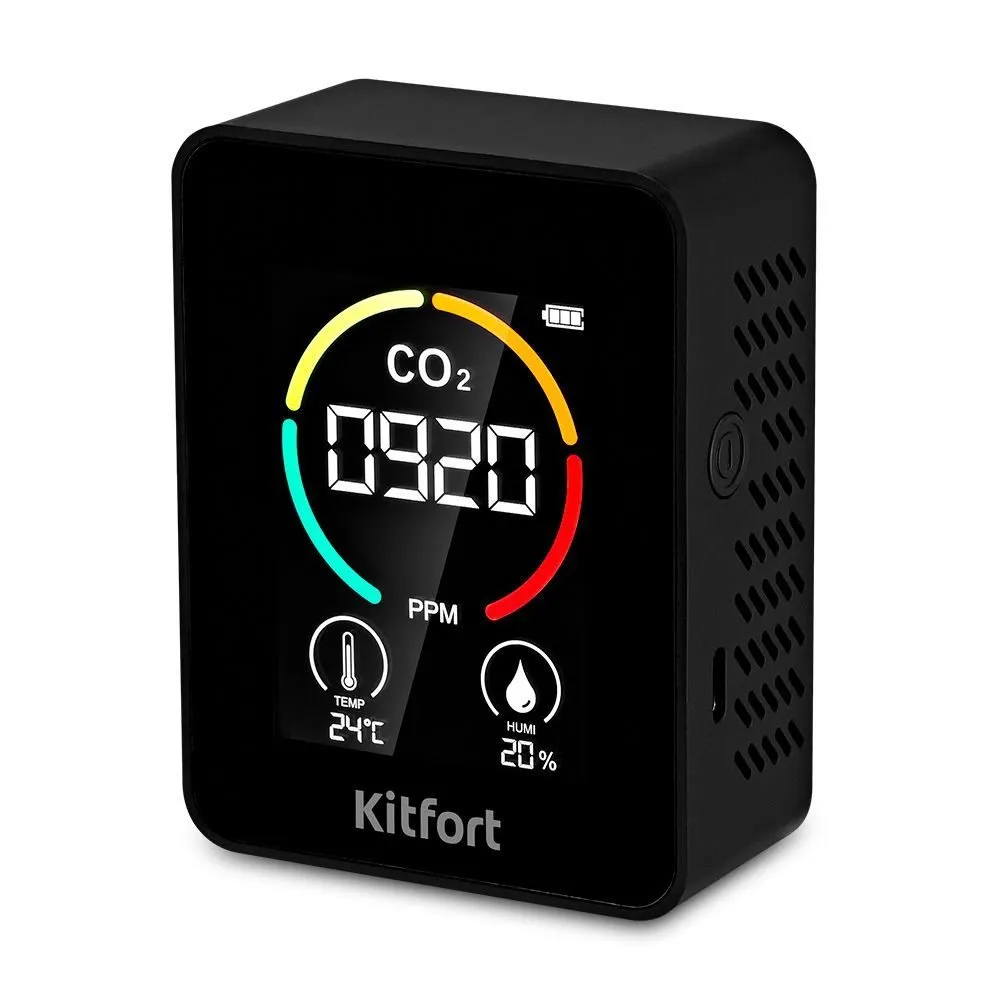

Датчик CO₂ Kitfort КТ-3342

Технические характеристики: датчик CO₂ Kitfort КТ-3342

Мощность	3 Вт
Время зарядки	5 ч
Время работы от аккумулятора	12 ч
Диапазон измерения значения CO₂	400-5000 ppm
Диапазон измерения значения температуры	0-50°С
Диапазон измерения значения влажности	0-99%
Длина шнура USB Type-C	1 м
Размер устройства	70 х 35 х 91 мм
Размер упаковки	136 х 125 х 36 мм
Вес нетто	0,14 кг
Вес брутто	0,2 кг



Скажет, когда проветрить комнату

 Датчик CO₂ — это прибор, который измеряет концентрацию углекислого газа в помещении и сообщает о необходимости проветривания комнаты, ведь именно избыточное содержание углекислого газа приводит к духоте и затхлому воздуху.





Звуковой сигнал о необходимости проветривания

 На дисплее находится индикатор уровня CO₂. Он представляет собой кольцо, разделенное на 4 секции. Каждая секция имеет свой цвет. Чтобы снизить содержание CO₂ в помещении, необходим датчик CO₂, который подскажет, когда нужно открыть окно и проветрить.

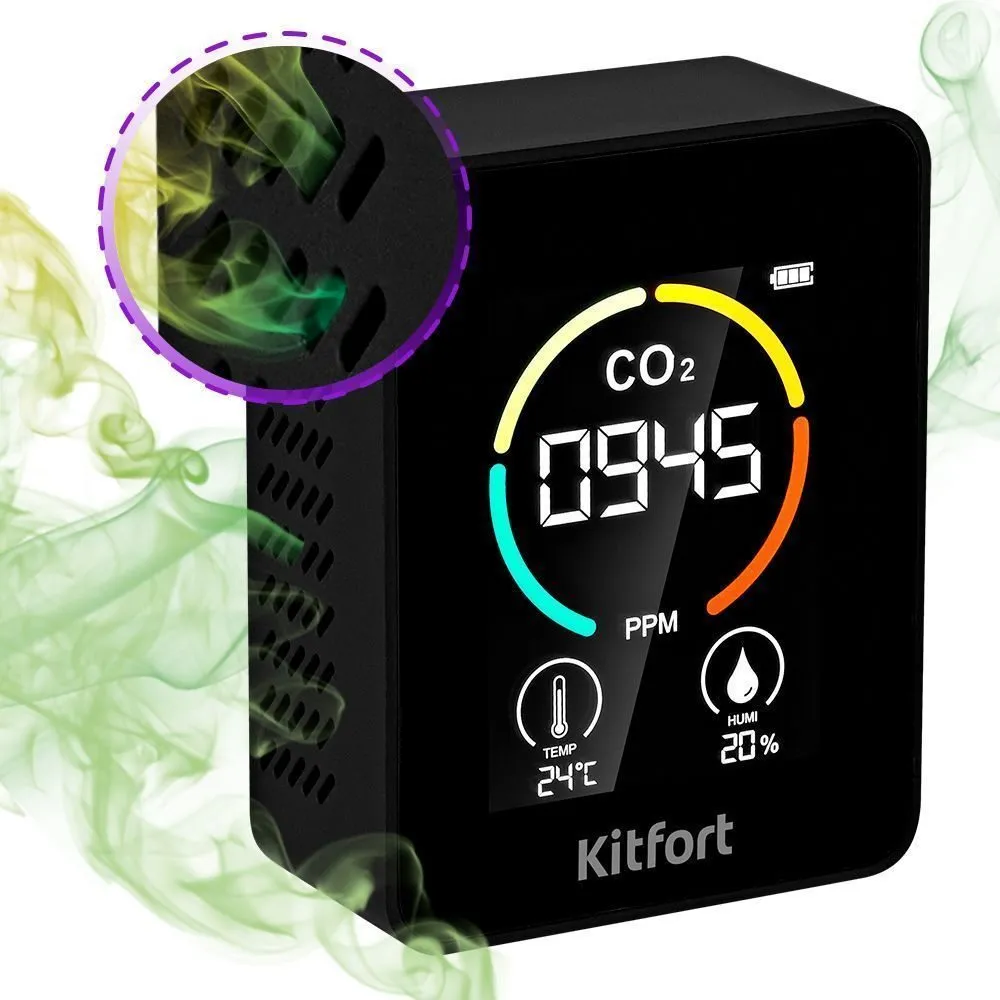

Как работает?

 Работа основана на способности углекислого газа поглощать инфракрасные лучи. По изменению интенсивности света, прошедшего через измерительную камеру с воздухом, можно рассчитать концентрацию углекислого газа в воздухе.

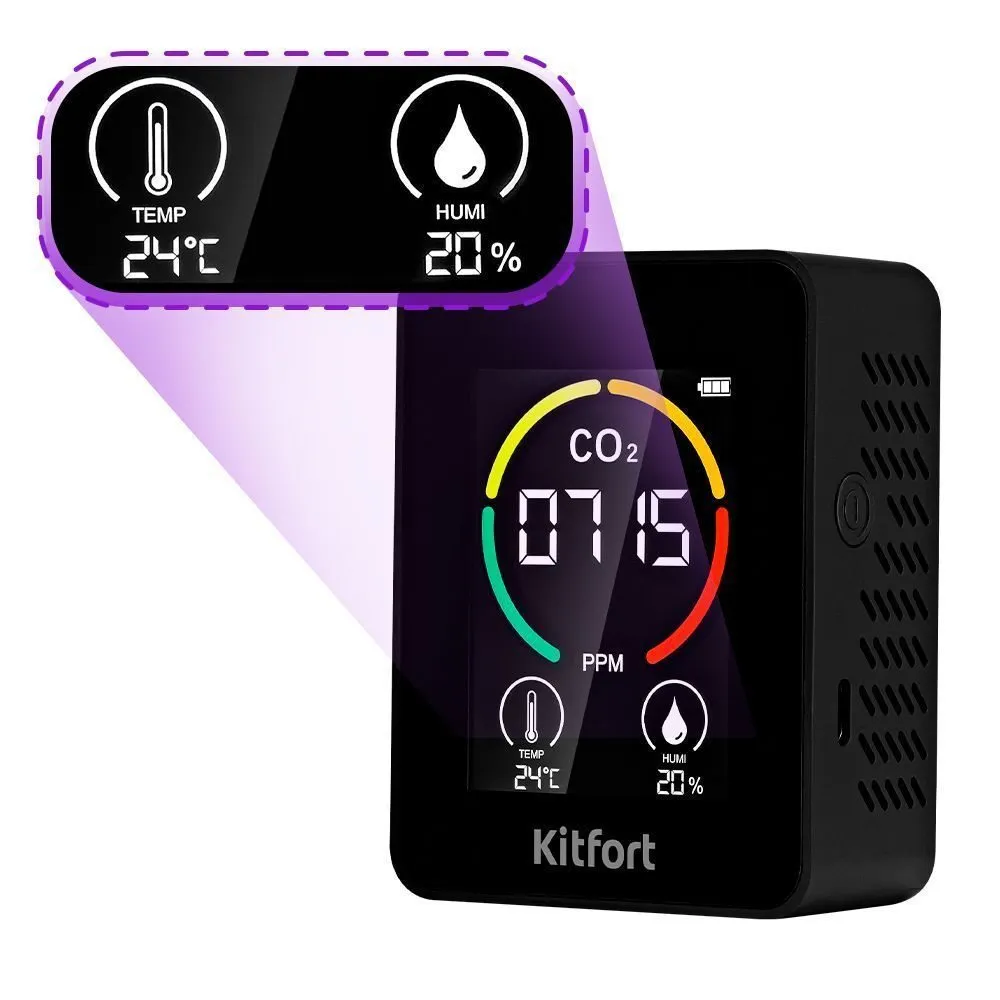

Показывает температуру и влажность

 KT-3342 показывает температуру и влажность в помещении. В правом верхнем углу дисплея находится индикатор батареи. Количество рисок, изображенных на индикаторе батареи, указывает на примерный заряд батареи.

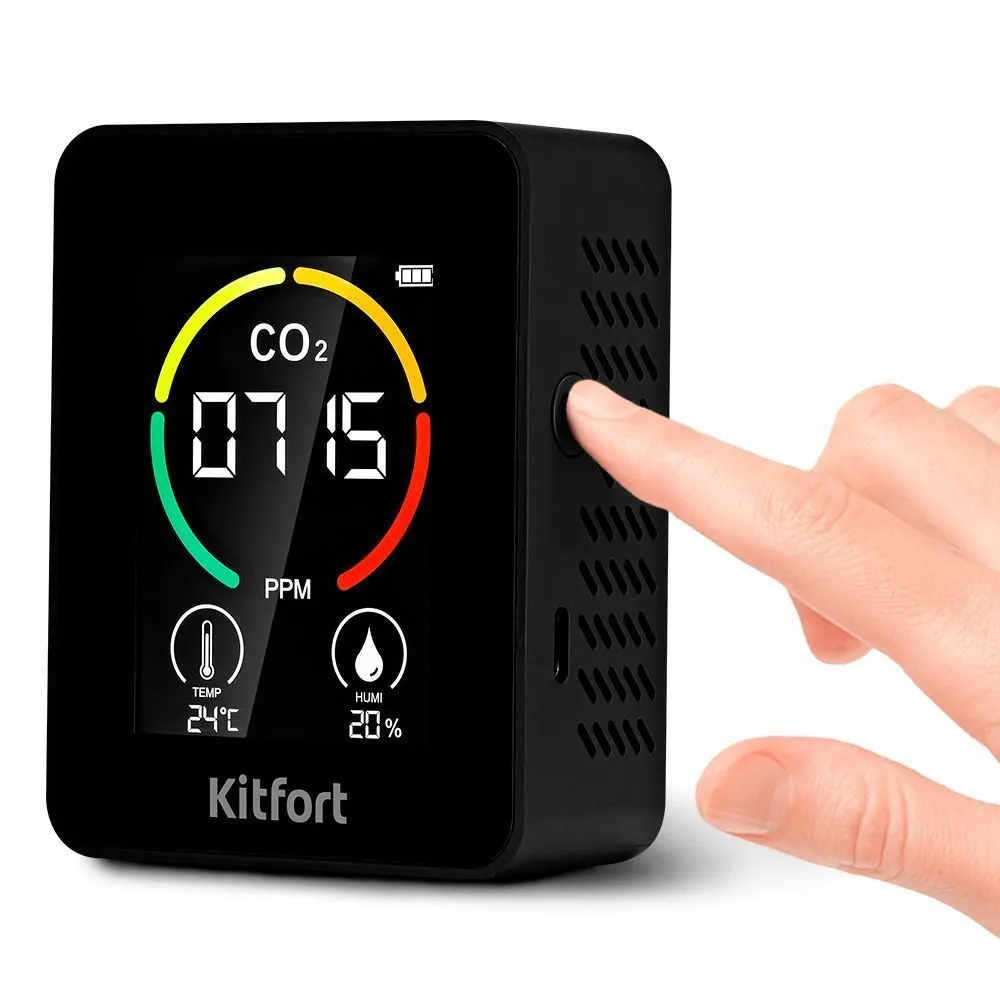

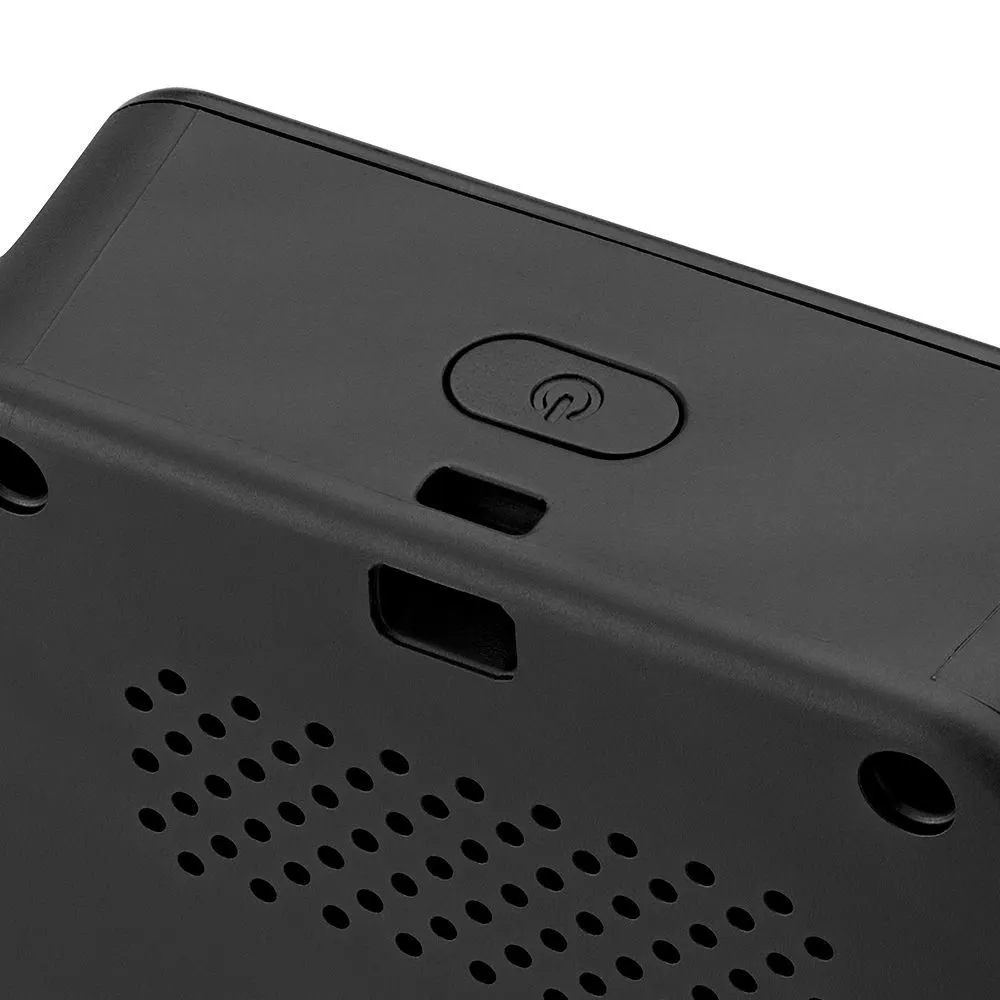

Простое управление одной кнопкой

 Кнопкой «Вкл/Выкл» прибор включается и выключается. Когда концентрация CO₂ достигнет порогового значения, раздастся звуковой сигнал. Устройство предупредит о необходимости проветрить помещение. Для данной модели установлено пороговое значение 1500 ppm.

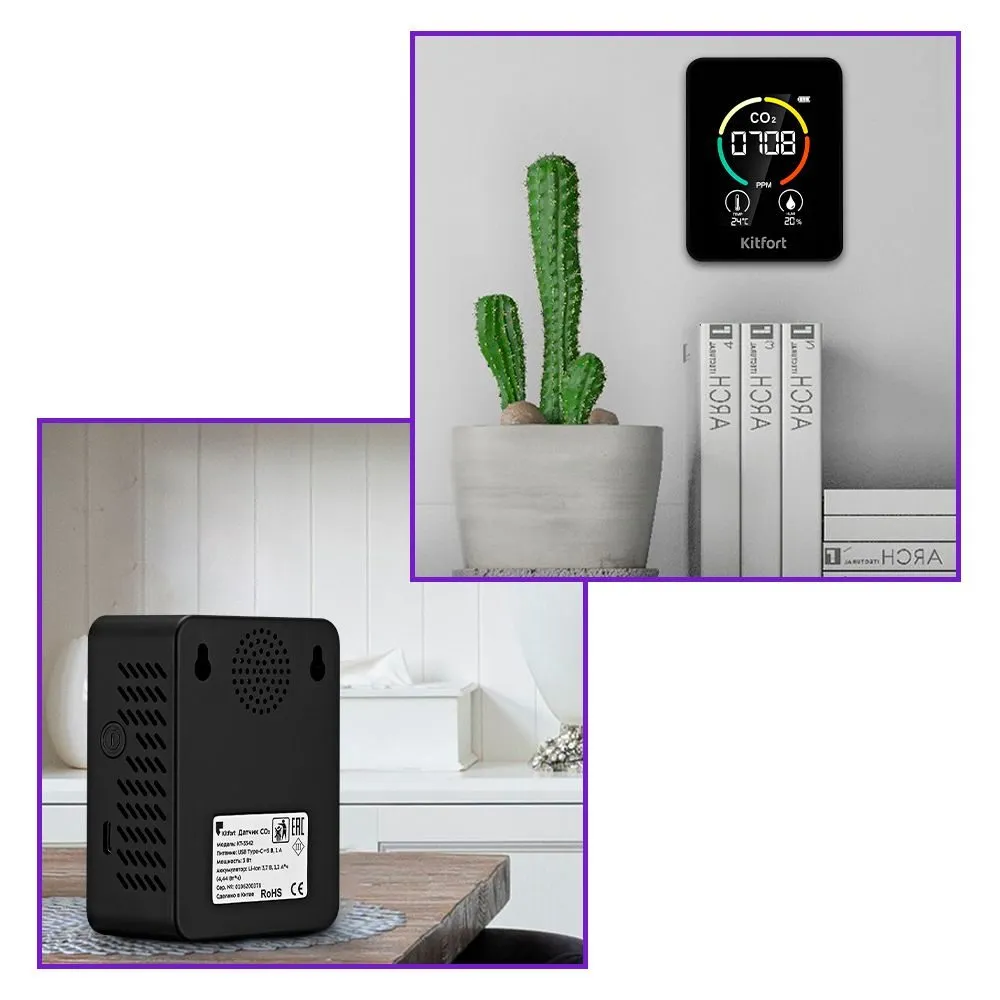

Настольное и настенное размещение

 На обратной стороне КТ-3342 есть отверстия, чтобы прибор можно было повесить на стену. Благодаря устойчивому основанию устройство можно поставить на любую поверхность в помещении.





Легко заряжается

 Для зарядки прибора необходим шнур USB Type-C из комплекта. Рекомендуется использовать блок питания, также зарядить устройство можно от сторонних источников питания: ноутбука, пауэрбанка и др. Время зарядки 5 ч.

Инструкция по эксплуатации: датчик CO₂ Kitfort КТ-3342

Описание

Датчик CCh — это прибор, который измеряет концентрацию углекислого газа в помещении и сообщает о необходимости проветривания комнаты, ведь именно избыточное содержание углекислого газа в помещении приводит к духоте и затхлому воздуху. При повышенном уровне углекислого газа в помещении повышается его концентрация в крови человека. Это приводит к нарушению работоспособности всего организма. Чтобы снизить содержание СО2 в помещении, необходим датчик CCh, который подскажет, когда нужно открыть окно и проветрить помещение.
Работа прибора основана на способности углекислого газа поглощать инфракрасные лучи. По изменению интенсивности света, прошедшего через измерительную камеру с воздухом, можно рассчитать концентрацию углекислого газа в воздухе в помещении. Датчик СО2 КТ-3342 показывает концентрацию углекислого газа в ppm (parts per million — частей на миллион), при этом 1% соответствует 10000 ppm.
Свежий воздух содержит примерно 0,04% или 400 ppm углекислого газа. Человек начинает ощущать симптомы «нехватки свежего воздуха», если уровень CO₂ доходит до 0,08%, или 800 ppm. При повышении содержания углекислого газа в воздухе до 0,15-0,25%, или 1500-2000 ppm, у человека наблюдается снижение концентрации и работоспособности, сонливость, вялость, усталость, могут возникать головные боли и головокружения. Однако признаки значительного ухудшения самочувствия у человека проявляются только при продолжительном вдыхании воздуха с высокой концентрацией углекислого газа около 1-1,5%, или 10000-15000 ppm, а ярко выраженные симптомы (одышка, учащение сердцебиения, тошнота) могут появиться при концентрации CO₂ около 3—4%, или 30000-40000 ppm.
Для хорошего самочувствия и работоспособности человеку необходимо контролировать уровень углекислого газа в помещении. Датчик КТ-3342 имеет цветовую индикацию уровня углекислого газа, что помогает легко определить, нужно ли проветрить помещение или нет. Прибор также подаст звуковой сигнал, когда концентрация CO₂ превысит пороговое значение. КТ-3342 показывает температуру и влажность в помещении.

Комплектация

• Датчик ССЪ — 1 шт.
• Шнур USB Туре-С — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Коллекционный магнит — 1 шт.* 'опционально

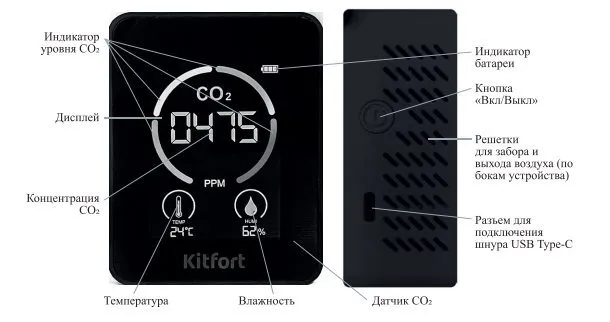

Устройство датчика CO₂

Кнопкой «Вкл/Выкл» прибор включается и выключается.
На дисплее отображаются температура и влажность в помещении, а также концентрация углекислого газа в ppm.

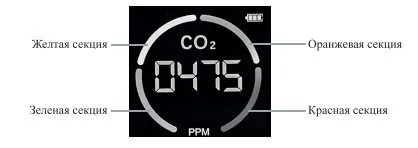

Также на дисплее находится индикатор уровня CO₂. Он представляет собой кольцо, разделенное на 4 секции. Каждая секция имеет свой цвет (зеленый, желтый, оранжевый и красный). Индикатор уровня CO₂ позволяет определить, насколько уровень углекислого газа в помещении соответствует оптимальному уровню для дыхания человека. Секция мигает, когда концентрация углекислого газа находится в определенных пределах. Ниже в таблице показано соответствие цвета секции и концентрации СО2.

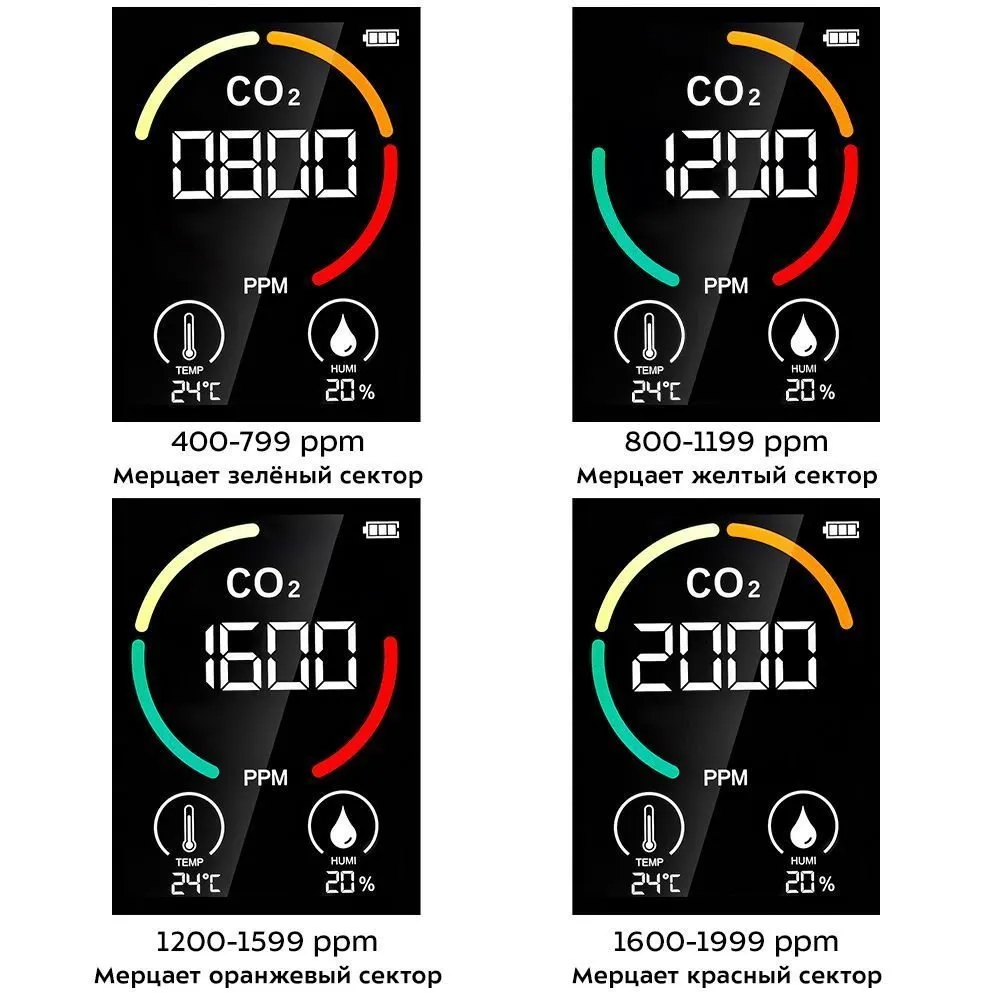

Цвет секции Уровень CO₂ Пояснения
Зеленый 400-799 ppm Оптимальный уровень для жизнедеятельности человека
Желтый 800-1199 ppm Возможны жалобы на несвежий воздух, можно проветрить помещение
Оранжевый 1200-1599 ppm Духота в помещении, снижение концентрации, необходимо проветрить помещение
Красный 1600-1999 ppm Снижение концентрации, вялость, усталость, слабость, необходимо проветрить помещение
Мигают
все одновременно >2000 ppm Головные боли, головокружение, необходимо проветрить помещение
Когда концентрация CO₂ достигнет порогового значения, прозвучит звуковой сигнал. Устройство предупредит о необходимости проветрить помещение. Для данной модели установлено пороговое значение 1500 ppm.
В правом верхнем углу дисплея находится индикатор батареи. Количество рисок, изображенных на индикаторе батареи, указывает на примерный заряд батареи:

• горят три риски — заряд батареи 100%;
• горят две риски — заряд батареи примерно 60%;
• горит одна риска — заряд батареи примерно 30%.

Во время зарядки устройства риски на индикаторе батареи загораются циклично. Когда устройство полностью заряжено, все риски на индикаторе батареи горят непрерывно.

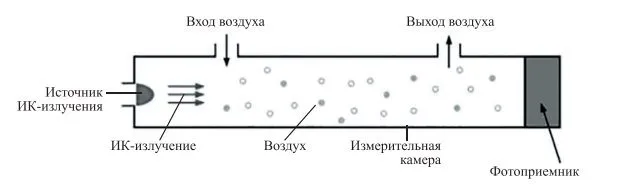

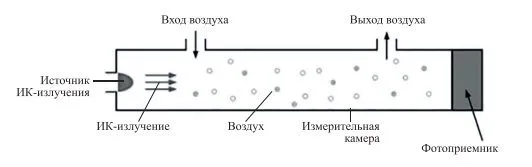

Принцип работы

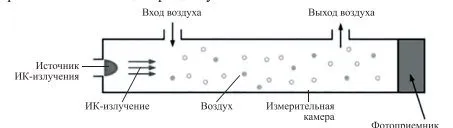

Работа датчика СОз основана на поглощении углекислым газом инфракрасных лучей. ИК-излучение проходит через измерительную камеру, в которую попадает воздух из помещения. Молекулы углекислого газа поглощают ИК-излучение, и интенсивность ИК-излучения падает. После прохождения измерительной камеры излучение попадает на фотоприемник, где регистрируется его интенсивность. По этому значению прибор рассчитывает концентрацию углекислого газа.

Подготовка к работе и использование

Подготовка к работе

Достаньте датчик углекислого газа и шнур USB Туре-С из коробки и удалите все упаковочные материалы. Снимите защитную пленку с дисплея. Очистите дисплей влажными салфетками, предназначенными для ухода и очистки экранов. Протрите корпус устройства сначала влажной, затем сухой мягкой тканью.
Перед использованием рекомендуется оставить включенное устройство в помещении, где оно будет установлено, на сутки, чтобы устройство откалибровалось.
Рекомендуется устанавливать датчик на ровную устойчивую поверхность на расстоянии 10 см от края. Вы можете повесить датчик на стену на гвозди или саморезы. Для этого на задней стороне корпуса устройства предусмотрены 2 отверстия для настенного крепления. Расстояние между отверстиями 4,8 см.

Зарядка аккумулятора

Если при включении устройство не работает или выключилось во время работы, значит, аккумулятор датчика полностью разряжен.
Для зарядки прибора необходим шнур USB Туре-С из комплекта. Рекомендуется использовать блок питания с USB-разъемом и выходными параметрами: ~5 В, 1 А. Также зарядить устройство можно от сторонних источников питания: ноутбука, пауэрбанка и др.
При зарядке аккумулятора риски на индикаторе батареи загораются циклично. Прибор полностью зарядится в течение 5 часов. Когда прибор полностью заряжен, все риски на индикаторе батареи будут гореть непрерывно. Заряда аккумулятора хватает на 12 часов непрерывного использования.
Вы можете заряжать аккумулятор с любым уровнем разряженности — перед зарядкой не требуется предварительной полной разрядки аккумулятора. Во время зарядки устройство продолжает работу.
Зарядка аккумулятора должна производиться при температуре от 5 до 40 °C. Не заряжайте аккумулятор при отрицательных температурах и не допускайте его нагрева выше 45 °C.

Использование

Нажмите и удерживайте кнопку «Вкл/Выкл» около 3 секунд. Загорится дисплей, на нем отобразится текущая температура и влажность в помещении. Вместо концентрации углекислого газа будут отображаться символы «----». Через
15 секунд на дисплее отобразится концентрация CO₂ в помещении.
Если концентрация СОз достигнет порогового значения, прозвучит звуковой сигнал. Устройство предупредит о необходимости проветрить помещение. Для данной модели установлено пороговое значение 1500 ppm.
Чтобы отключить устройство, нажмите и удерживайте кнопку «Вкл/Выкл» около 3 секунд. Дисплей погаснет, устройство выключится.

Советы

Устанавливайте датчик углекислого газа на ровную устойчивую поверхность на расстоянии 10 см от края. Вы можете повесить датчик на стену на гвозди или саморезы. Д ля этого на задней стороне корпуса устройства предусмотрены 2 отверстия для настенного крепления. Расстояние между отверстиями 4,8 см. Чтобы не ошибиться с расстоянием между крепежами, можно воспользоваться лайфхаком. Возьмите лист бумаги и приложите его к задней части корпуса датчика, где расположены отверстия для креплений. Проткните отверстия карандашом. Затем этот лист приложите к стене. В тех местах, где вы проткнули лист, будут находиться крепежные отверстия для датчика. Разметьте эти отверстия на стене и установите там гвозди или саморезы (в комплект не входят). Вместо бумаги можно использовать бумажный скотч, тогда в момент разметки вам не нужно будет ничего держать, вы сможете просто приклеить скотч с отверстиями на стену.
Располагайте устройство так, чтобы решетки для забора и выхода воздуха, находящиеся сбоку на корпусе прибора, не были заблокированы посторонними предметами. Своевременно очищайте решетки от пыли, как описано в главе «Чистка и обслуживание». Загрязненные или заблокированные решетки могут быть причиной неточности в показаниях прибора.
Не используйте устройство в пыльных, сильно загрязненных помещениях или в помещениях, где производятся ремонтные работы.
Раз в год выставляйте устройство на свежий воздух примерно на 1 час, чтобы датчик СО2 автоматически откалибровался по минимальному уровню CO₂ в воздухе.
Погрешность в измерениях прибора составляет 50 ppm для концентрации углекислого газа ниже 1000 ppm и 100 ppm для концентрации углекислого газа выше 1000 ppm, 2 °C для температуры и 10% для влажности. Погрешность в измерении влажности увеличивается при снижении влажности.
На показания прибора могут оказывать влияние ориентация и размер отверстий в решетках для забора и выхода воздуха и тип датчика, установленного в устройство. Различие в показаниях двух датчиков CO₂ не более чем в 150 ppm является нормальным.

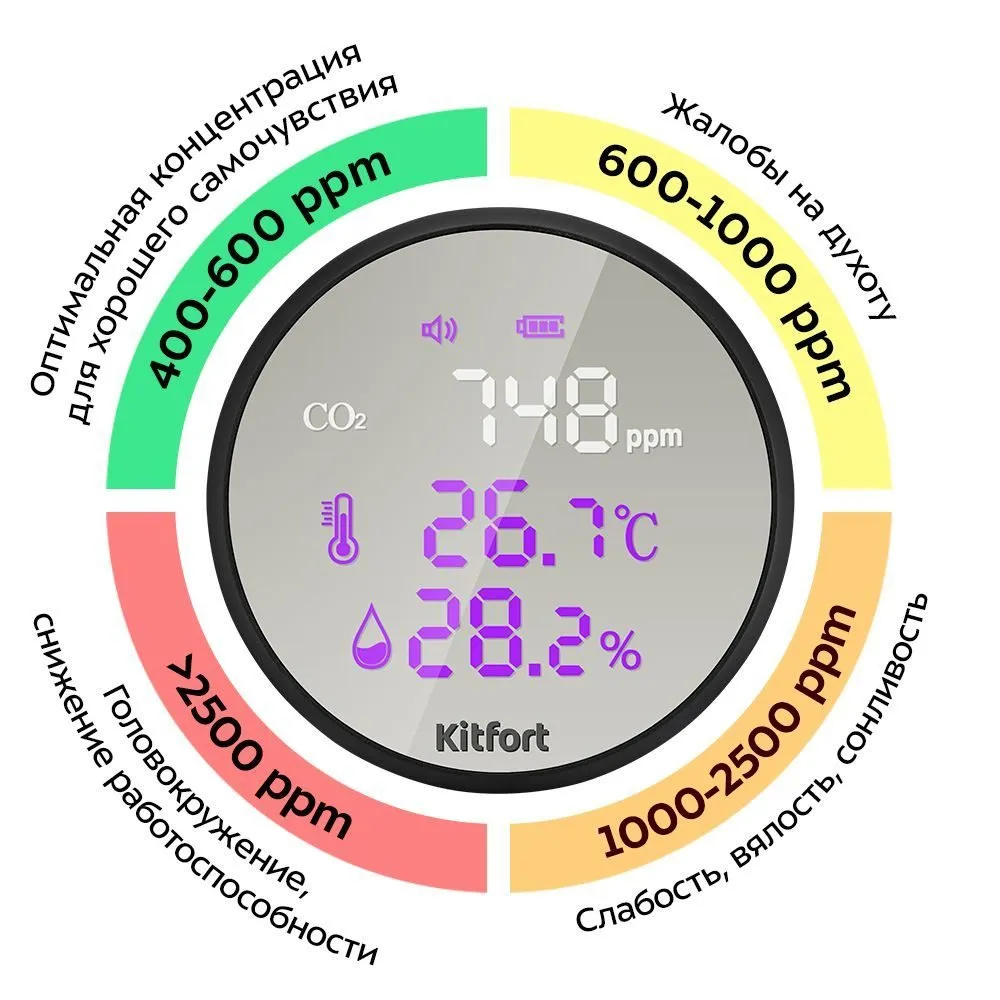

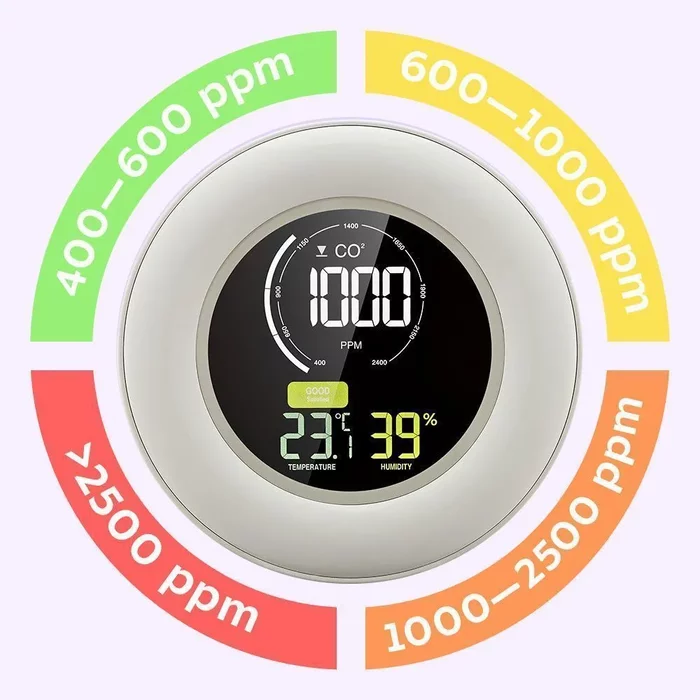

В таблице ниже показано, как меняется самочувствие человека с повышением уровня CO₂.
Уровень CO₂ Самочувствие человека
400-600 ppm Оптимальная концентрация для хорошего самочувствия
600-1000 ppm Могут появляться жалобы на духоту; у людей, страдающих астмой, могут учащаться приступы
1000-2500 ppm Слабость, сонливость, вялость, снижение концентрации
>2500 ppm Головокружение, головные боли, снижение работоспособности
В замкнутом помещении основным источником углекислого газа является человек. В среднем человек вырабатывает примерно 400-500 ppm СО2 в час. Таким образом, за час концентрация CO₂ может увеличиться до критических значений при отсутствии вентиляции или при плохой вентиляции в помещении.
Следует отметить, что в квартирах концентрация углекислого газа обычно не снижается ниже 700 ppm Эго обусловлено механизмами жизнедеятельности человека, малой площадью помещения и особенностями вентиляции. В этом случае уровень CO₂ считается приемлемым для человека вплоть до 1000 ppm. Если уровень углекислого газа в комнате превысит 1200-1600 ppm, находящиеся там люди начнут чувствовать духоту и работоспособность начнет снижаться. Чтобы уровень СО2 не превышал критических значений, необходимо своевременно проветривать помещение. Для этого вы можете открыть окно или открыть дверь в помещении, чтобы улучшить вентиляцию воздуха. Вы также мажете воспользоваться режимом микропроветривания, если погодные условия не позволяют оставлять окно открытым надолго.
Вы можете использовать датчик углекислого газа для наблюдения за режимом проветривания в квартире, офисах, школах. Например, при проведении совещания в маленьком помещении превышение пороговой концентрации CO₂ приведет к снижению работоспособности сотрудников, так что совещание станет неэффективным. Для повышения работоспособности рекомендуется периодически проветривать помещение, чтобы уровень углекислого газа опускался до оптимальных концентраций. Датчик CO₂ КТ-3342 покажет вам, когда необходимо проветрить помещение. Вы также можете установить прибор в классе школы для мониторинга состояния воздуха и выявления оптимального режима проветривания.
Датчик работает от аккумулятора, что позволит вам брать прибор с собой в поездки, командировки или в офис, чтобы вы всегда могли отслеживать оптимальные условия для жизни и работы.

Чистка и обслуживание

Очищайте дисплей влажными салфетками, предназначенными для ухода и очистки экранов. Протрите корпус устройства сначала влажной, затем сухой мягкой тканью. Своевременно очищайте решетки для забора и выхода воздуха от пыли щеткой с мягким ворсом или влажной тканью.

Уход и хранение

Уберите датчик CO₂ и шнур USB Туре-С в пакет или коробку, чтобы избежать попадания пыли. Храните устройство в сухом и прохладном месте, недоступном для детей. Не храните устройство под прямыми солнечными лучами или в месте с высокой температурой.
Аккумулятор датчика литий-ионный, поэтому лучше хранить его наполовину заряженным во избежание чрезмерной потери емкости. Для этого полностью разрядите аккумулятор, а затем заряжайте его примерно 2—2,5 часа. Уровень заряжен-ности при этом будет около половины.
При длительном хранении заряжайте датчик примерно раз в 3 месяца. В противном случае из-за саморазряда аккумулятор может разрядиться ниже минимально допустимого уровня.

Устранение неполадок

Устройство не включается, дисплей не горит
Возможная причина Решение
Аккумулятор разряжен Зарядите датчик в соответствии с главой «Зарядка аккумулятора»
Аккумулятор исчерпал свой ресурс Обратитесь в сервисный центр для замены аккумулятора
Датчик не заряжается
Возможная причина Решение
Нет напряжения в сети Проверьте наличие напряжения в сети
Ноутбук или компьютер не включены Для зарядки датчика от USB-nopra компьютера или ноутбука их необходимо включить
Пауэрбанк разряжен или не включен Зарядите или включите пауэрбанк
Поврежден шнур USB Туре-С Используйте другой шнур USB Туре-С, рассчитанный на ток 1 А
Шнур USB Туре-С неплотно вставлен в разъем на корпусе датчика или в разъем источника питания Проверьте соединение шнура USB Туре-С с разъемом на корпусе устройства или разъемом источника питания
Установлен неправильный шнур Устанавливайте комплектный шнур

Расширенные технические характеристики

• Питание: USB Туре-С —5 В, 1 А
• Мощность: 3 Вт
• Аккумулятор: Li-Ion 3,7 В, 1,2 А*ч (4,44 Вт*ч)
• Класс защиты от поражения электрическим током: III
• Время зарядки: 5 ч
• Время работы от аккумулятора: 12 ч
• Диапазон измеряемых значений CCh: 400-5000 ppm
• Диапазон измеряемых значений температуры: 0-50 °C
• Диапазон измеряемых значений влажности: 0-99%
• Длина шнура USB Туре-С: 1 м
• Размер устройства: 70 х 35 х 91 мм
• Размер упаковки: 136 X 125 X 36 мм
• Вес нетто: 0,14 кг
• Вес брутто: 0,20 кг

Требуется особая утилизация. Во избежание нанесения вреда окружающей среде необходимо отделить данный объект от обычных отходов и утилизировать его наиболее безопасным способом, например, сдать в специальные места по утилизации.
Месяц и год изготовления указаны на нижней стороне упаковочной коробки.
Производитель имеет право на внесение изменений в дизайн, комплектацию, а также в технические характеристики изделия в ходе совершенствования своей продукции без дополнительного уведомления об этих изменениях.

Условия гарантии

Механическое повреждение корпуса, аксессуаров или составных частей устройства не является гарантийным случаем.
Выход из строя датчика вследствие попадания жидкостей внутрь корпуса, на органы управления и в разъем для шнура USB Туре-С не является гарантийным случаем.
Ухудшение эффективности работы прибора вследствие засорения решеток для забора и выхода воздуха не является гарантийным случаем. Очистка решеток — это необходимая операция, которую следует проводить регулярно и самостоятельно, как это указано в главе «Чистка и обслуживание».

Меры предосторожности

Пожалуйста, внимательно прочтите инструкцию по эксплуатации. Обратите особое внимание на меры предосторожности. Всегда держите инструкцию под рукой.

• Устройство предназначено для использования в бытовых условиях и может применяться в квартирах, загородных домах, гостиничных номерах, офисах и других подобных местах для непромышленной и некоммерческой эксплуатации.
• Используйте устройство только по назначению и в соответствии с указаниями, изложенными в данном руководстве. Нецелевое использование устройства будет считаться нарушением условий надлежащей эксплуатации.
• Перед подключением устройства к электрической розетке для зарядки через блок питания убедитесь, что параметры электропитания, указанные на нем, совпадают с параметрами используемого источника питания.
• Для предотвращения поражения электрическим током не погружайте устройство в воду и другие жидкости.
• Не тяните за USB-шнур питания при отключении устройства от зарядки.
• Не используйте устройство, если USB-шнур, вилка блока питания или другие части повреждены.
• Во избежание поражения электрическим током не разбирайте устройство самостоятельно — для его ремонта обратитесь к квалифицированному специалисту. Помните, неправильная сборка устройства повышает опасность поражения электрическим током при эксплуатации.
• Детям, людям с ограниченными физическими, сенсорными или умственными способностями, а также лицам, не обладающим достаточными знаниями и опытом, разрешается пользоваться датчиком только под контролем лиц, ответственных за их безопасность, или после инструктажа по эксплуатации устройства. Не позволяйте детям играть с прибором.
• Контролируйте работу прибора, когда рядом находятся дети или домашние животные.
• Не оставляйте работающий прибор без присмотра надолго. Выключите его, если не используете прибор длительное время или перед проведением обслуживания.
• Устанавливайте прибор только на устойчивую горизонтальную поверхность на расстоянии не менее 10 см от края.
• Не пытайтесь обойти блокировку включения устройства.
• Не допускайте падения прибора и не подвергайте его ударам.
• Храните устройство в недоступных детям местах.
• Используйте только предлагаемые производителем аксессуары или комплектующие. Использование иных дополнительных принадлежностей может привести к поломке устройства или получению травм.
• Избегайте попадания жидкостей, порошков и посторонних предметов внутрь корпуса устройства, в область разъема для шнура USB и органы управления.
• При повреждении шнура USB его следует заменить специальным шнуром или комплектом, полученным у изготовителя или сервисной службы.
• Держите датчик вдали от источников тепла, а также от огня и искр.
• Обеспечьте необходимую вентиляцию при зарядке вокруг устройства.
• После зарядки отсоедините шнур USB сначала от источника питания, затем от устройства.

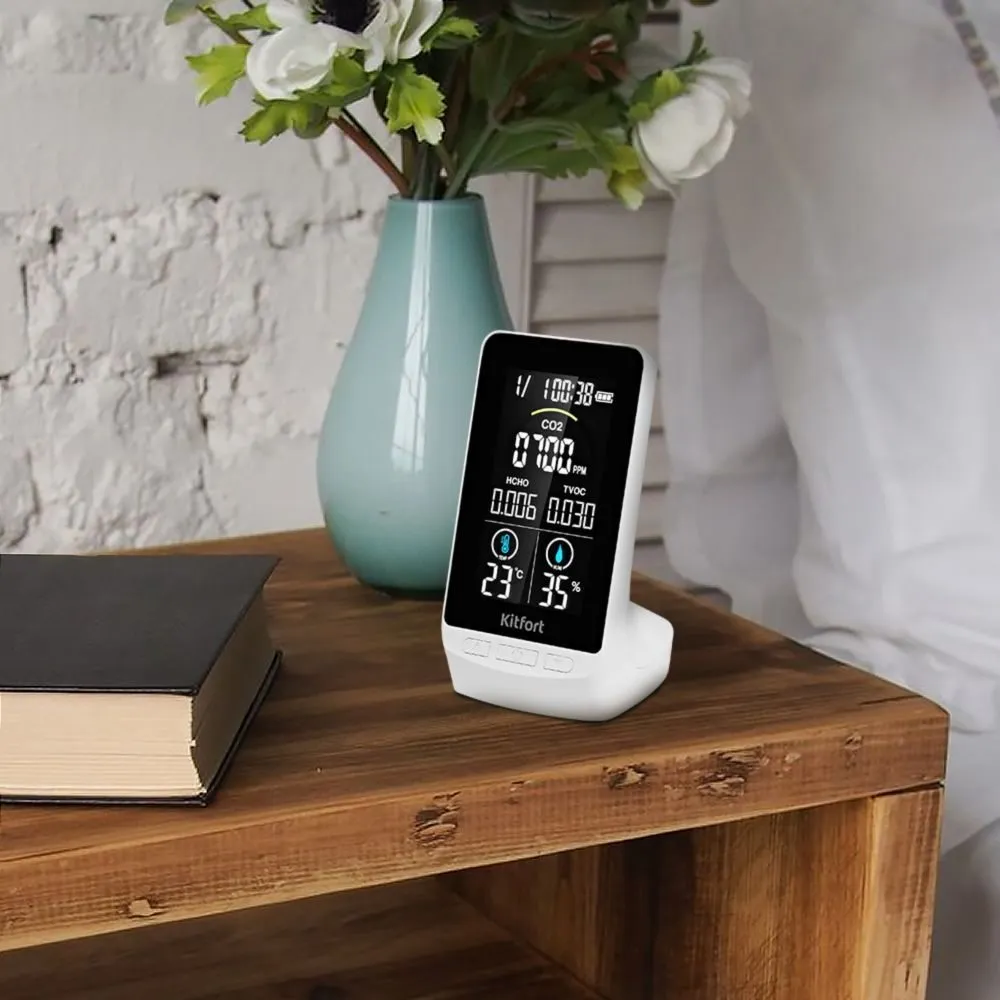

Датчик CO₂ Kitfort КТ-3344

Технические характеристики: датчик CO₂ Kitfort КТ-3344

Мощность	5 Вт
Время зарядки	3 ч
Время работы от аккумулятора	4 ч
Диапазон измерения значения CO₂	400-5000 ppm
Диапазон измерения значения температуры	0-60°С
Диапазон измерения значения влажности	0-99%
Длина шнура USB Type-C	1 м

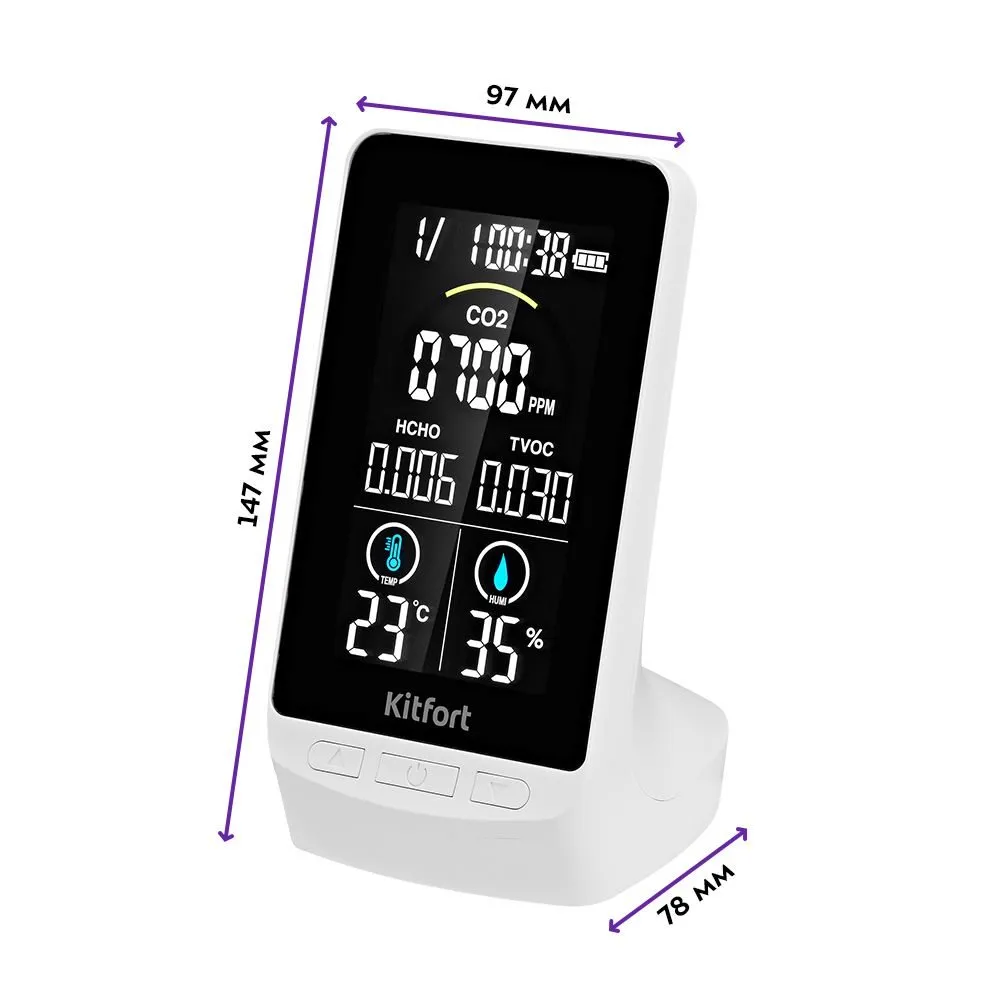

Размер устройства	78 х 97 х 147 мм
Размер упаковки	96 х 96 х 170 мм
Вес нетто	0,22 кг
Вес брутто	0,31 кг



Скажет, когда проветрить комнату

 Датчик CO — это прибор, который измеряет концентрацию углекислого газа в помещении и сообщает о необходимости проветривания комнаты, ведь именно избыточное содержание углекислого газа в помещении приводит к духоте и затхлому воздуху.





Звуковые сигналы о необходимости проветривания

 Для хорошего самочувствия и работоспособности человеку необходимо контролировать уровень углекислого газа в помещении. Датчик KT-3344 имеет цветовую индикацию уровня углекислого газа, что помогает легко определить, нужно ли проветрить помещение или нет.





Как работает?

 Работа основана на способности углекислого газа поглощать инфракрасные лучи. По изменению интенсивности света, прошедшего через измерительную камеру с воздухом, можно рассчитать концентрацию углекислого газа в воздухе.

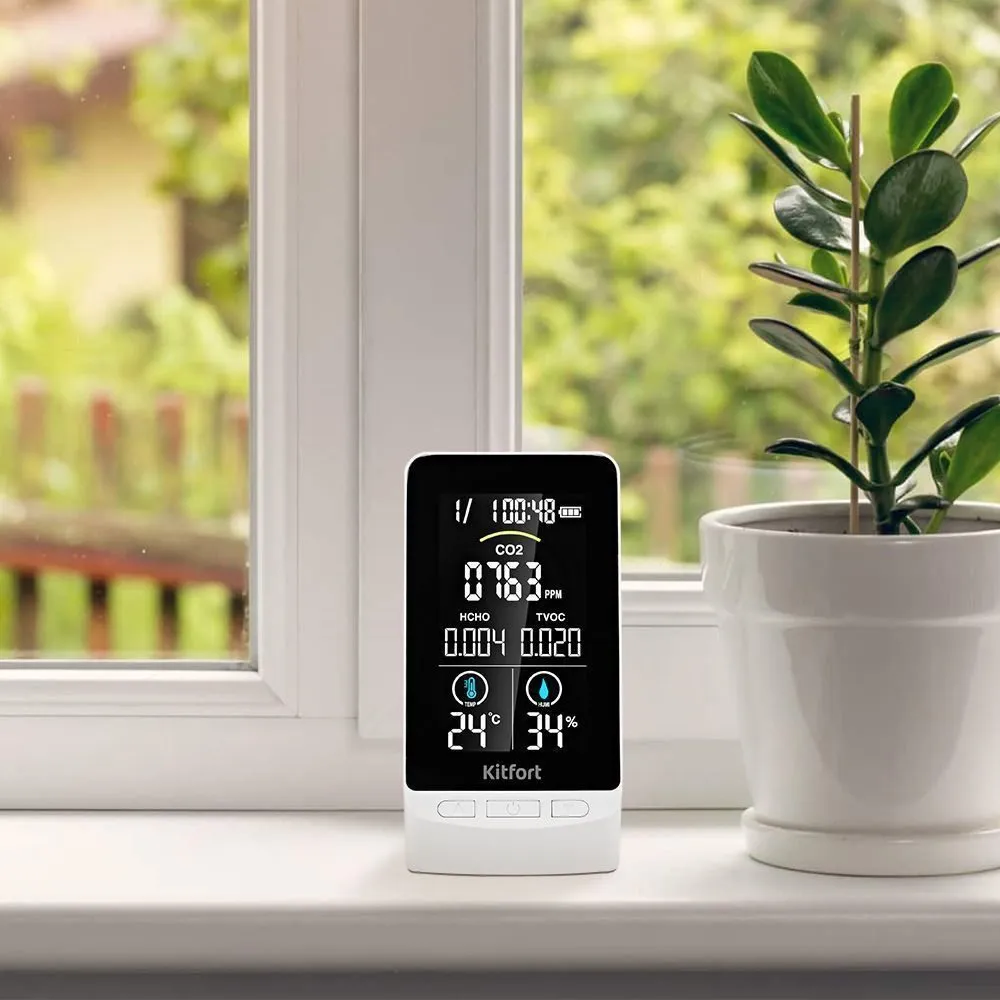

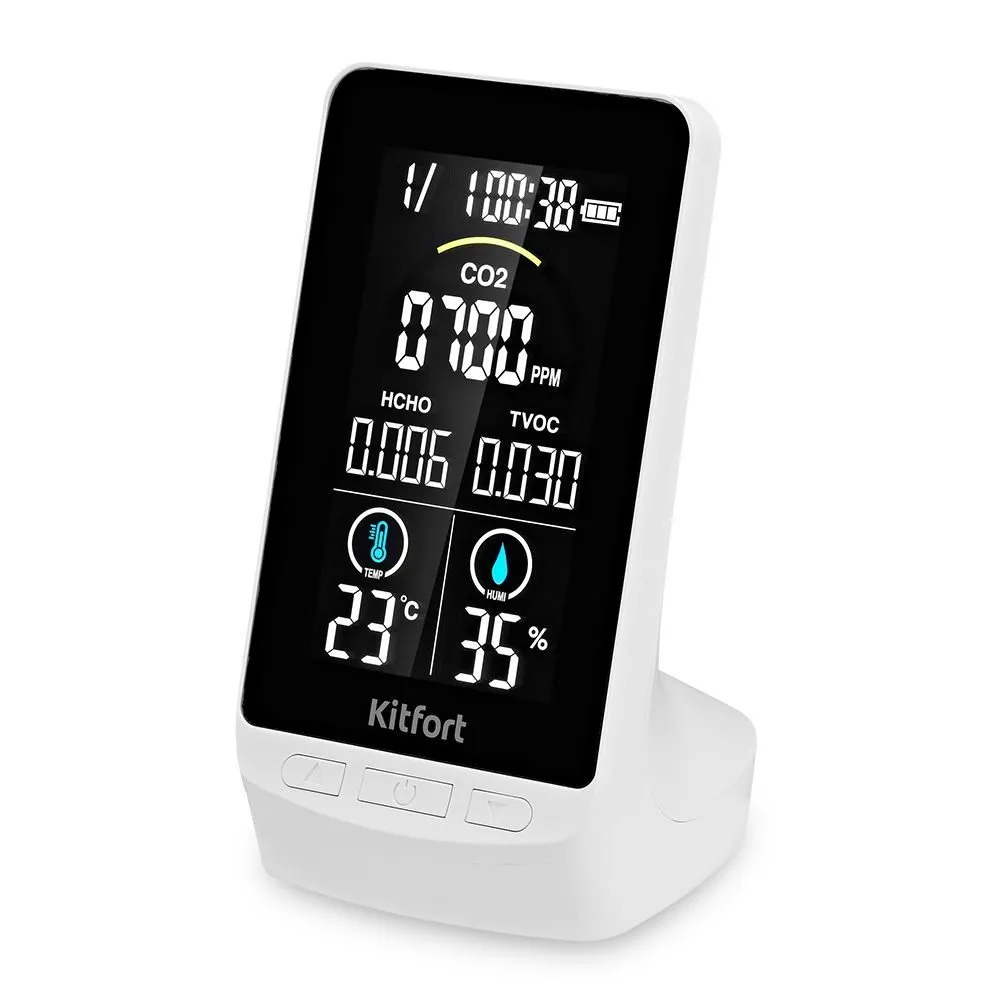

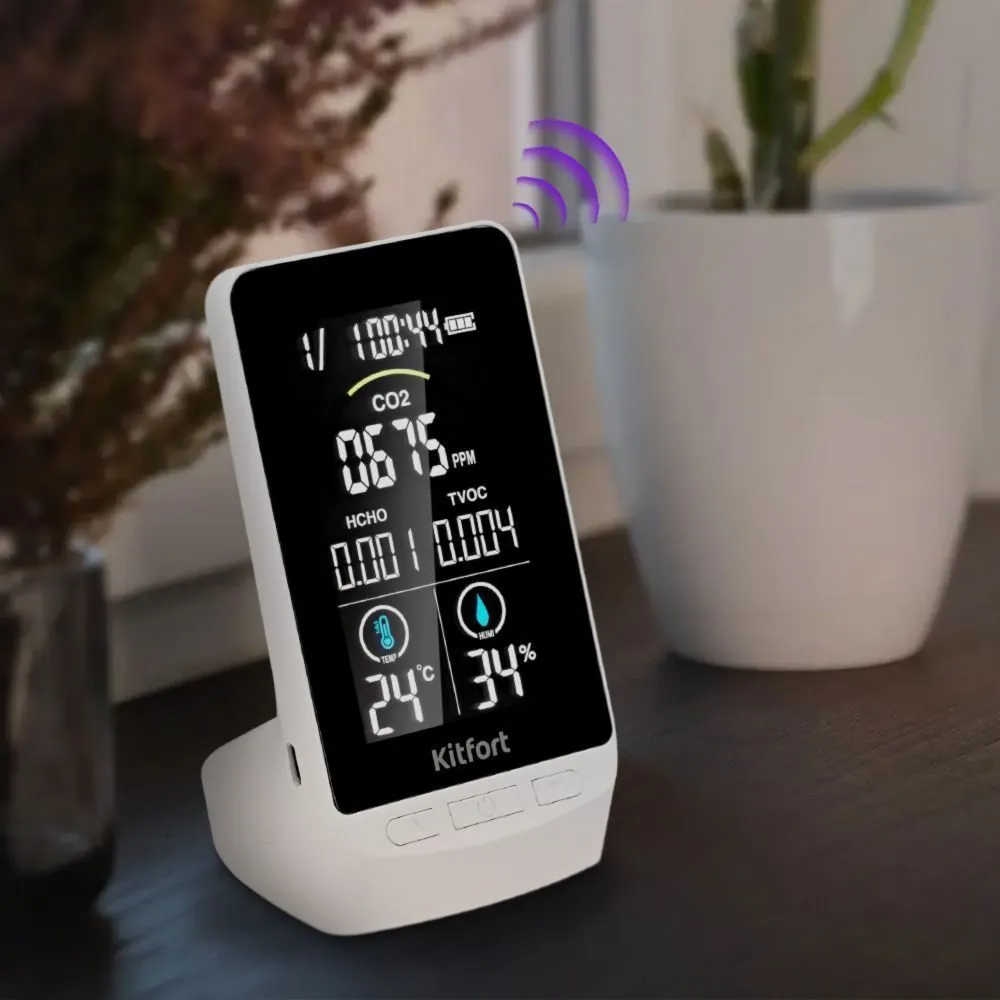

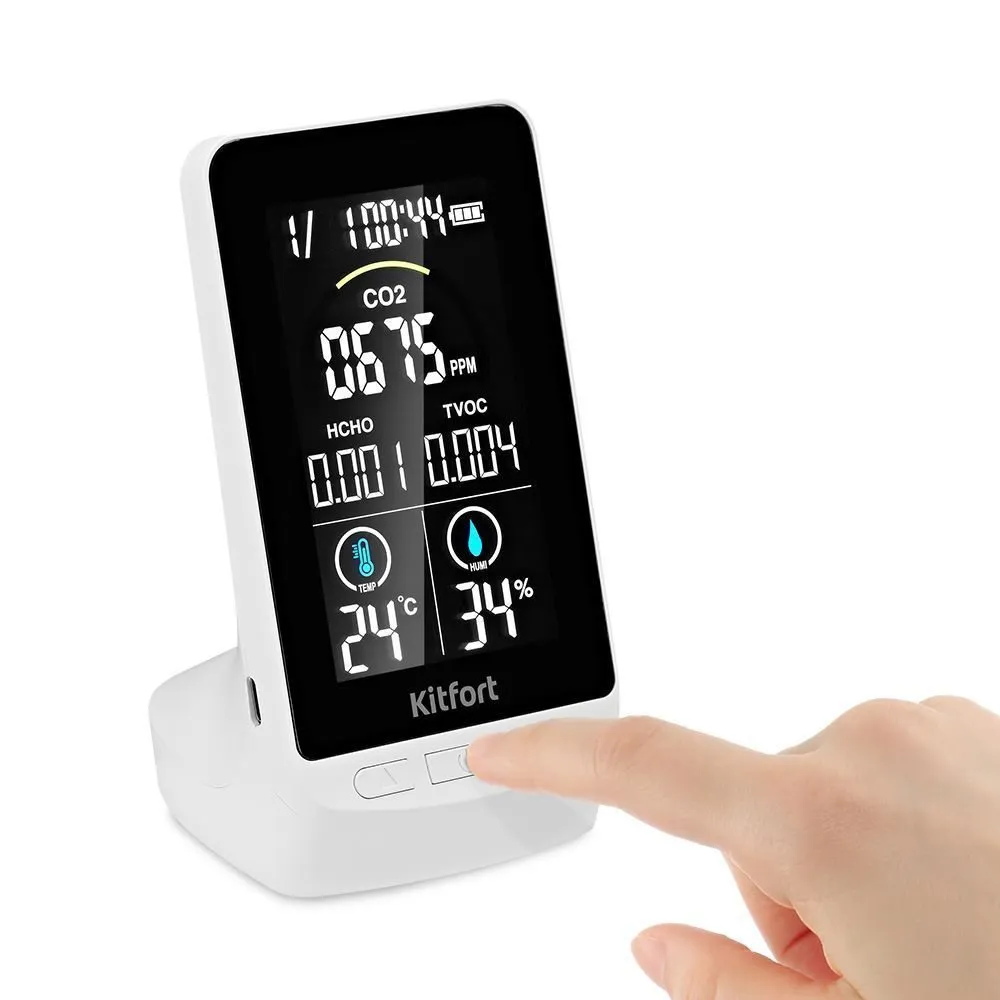

Показывает температуру, влажность, дату и время

 KT-3344 также показывает температуру и влажность в помещении, дату и время. В корпусе прибора установлена резервная батарейка типа CR1220, чтобы при разрядке аккумулятора настройки даты и времени не сбивались.

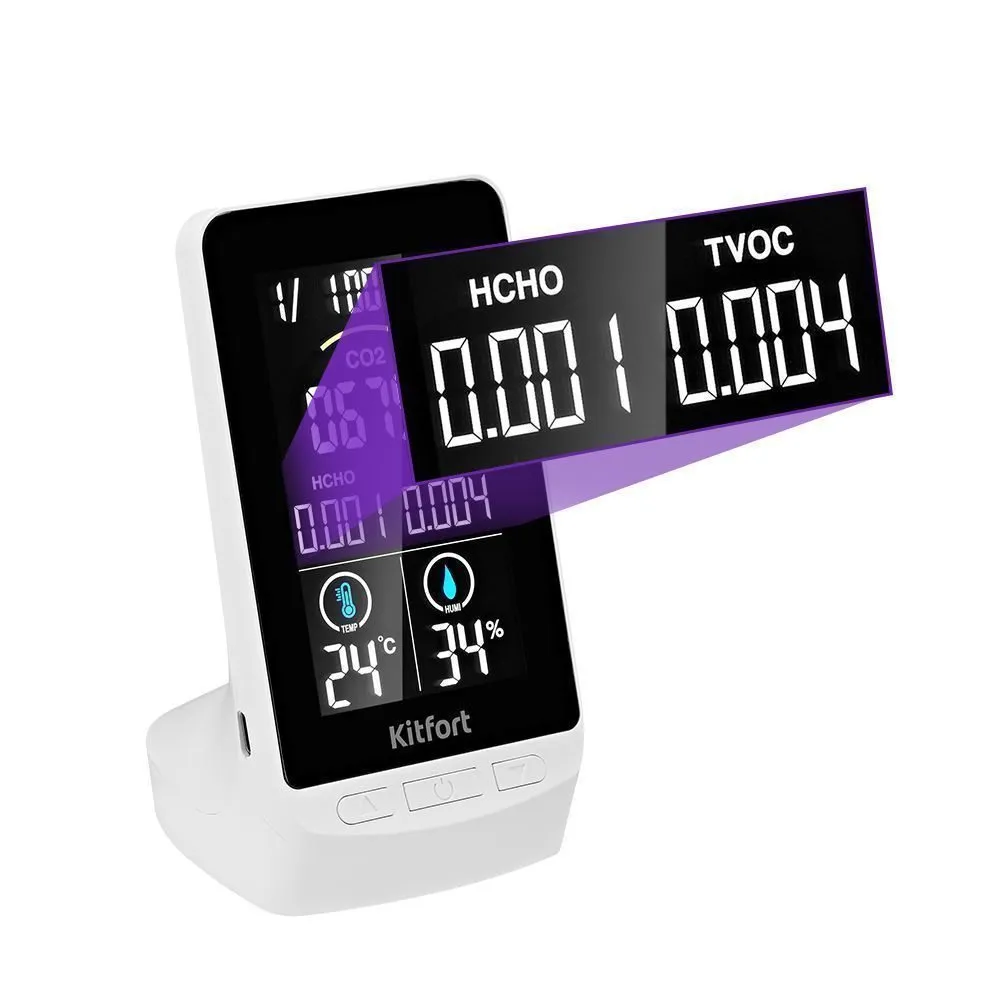

Показывает уровень TVOC и HCHO

 KT-3344 также показывает индекс TVOC и НСНО. TVOC — это индекс наличия летучих органических соединений. НСНО — это показатель частиц соединений формальдегида. Источником вредного для человека и животных формальдегида может быть мебель из ДСП.





Простое управление

 Кнопкой «Вкл/Выкл» прибор включается и выключается. Также этой кнопкой вы можете включить или отключить звуковые сигналы, оповещающие о превышении предельных значений углекислого газа. Кнопками «Больше» и «Меньше» происходит настройка даты и времени.





Устойчивое положение, компактный размер

 Благодаря компактному размеру и стильному утончённому дизайну термогигрометр легко впишется в ваш интерьер. При своих небольших размерах термогигрометр может оказать большое влияние на создание комфортного и благоприятного для вас микроклимата!





Аккумуляторный

 Для зарядки прибора необходим шнур USB Type-C из комплекта. Подключите один конец шнура в разъем USB, а другой – к источнику питания. Время зарядки 3 часа.

Инструкция по эксплуатации: датчик CO₂ Kitfort КТ-3344

Описание

Датчик СО? — это прибор, который измеряет концентрацию углекислого газа в помещении и сообщает о необходимости проветривания комнаты, ведь именно избыточное содержание углекислого газа в помещении приводит к духоте и затхлому воздуху. При повышенном уровне углекислого газа в помещении повышается его концентрация в крови человека. Это приводит к нарушению работоспособности всего организма. Чтобы снизить содержание CO₂ в помещении, необходим датчик CO₂, который подскажет, когда нужно открыть окно и проветрить помещение.
Работа прибора основана на способности углекислого газа поглощать инфракрасные лучи. По изменению интенсивности света, прошедшего через измерительную камеру с воздухом, можно рассчитать концентрацию углекислого газа в воздухе в помещении. Датчик CO₂ КТ-3344 показывает концентрацию углекислого газа в ppm (parts per million — частей на миллион), при этом 1% соответствует 10000 ppm.
Свежий воздух содержит примерно 0,04% или 400 ppm углекислого газа. Человек начинает ощущать симптомы «нехватки свежего воздуха», если уровень CO₂ доходит до 0,08%, или 800 ppm. При повышении содержания углекислого газа в воздухе до 0,15-0,25%, или 1500-2000 ppm, у человека наблюдается снижение концентрации и работоспособности, сонливость, вялость, усталость, могут возникать головные боли и головокружения. Однако признаки значительного ухудшения самочувствия у человека проявляются только при продолжительном вдыхании воздуха с высокой концентрацией углекислого газа около 1-1,5%, или 10000-15000 ppm, а ярко выраженные симптомы (одышка, учащение сердцебиения, тошнота) могут появиться при концентрации СО около 3-4%, или 30000-40000 ppm.
Для хорошего самочувствия и работоспособности человеку необходимо контролировать уровень углекислого газа в помещении. Датчик КТ-3344 имеет цветовую индикацию уровня углекислого газа, что помогает легко определить, нужно ли проветрить помещение или нет. Прибор также подает звуковые сигналы, когда концентрация CO₂ превышает пороговые значения.
КТ-3344 также показывает температуру и влажность в помещении, индекс TVOC и НСНО. TVOC — это индекс наличия летучих органических соединений (ЛОС) в окружающем воздухе. Источником TVOC может быть сигарет-4
ный дым, приготовление пищи на кухне, бытовые и строительные аэрозоли, краски, растворители, бытовой газ. Воздействие больших концентрацией ЛОС вызывает раздражение слизистых оболочек, нарушение координации, кожные аллергические реакции, а также может привести к ухудшению работы почек и печени. Чтобы индекс не превышал критическое значение (0,5-0,8 мг/м³), необходимо своевременно проветривать помещение. НСНО — это сводный показатель частиц соединений формальдегида. Источником вредного для человека и животных формальдегида может быть мебель из ДСП. Формальдегид вызывает раздражение слизистых оболочек, органов дыхания и способствует появлению аллергических реакций. Если НСНО превышает предельную допустимую концентрацию 0,1 мг/м³, то необходимо проветрить помещение или устранить источник формальдегида.
На дисплее отображается дата и время, а в корпусе прибора установлена резервная батарейка типа CR1220, чтобы при разрядке аккумулятора настройки даты и времени не сбивались. Резервная батарейка нужна только для сохранения настроек, а сам датчик CO₂ работает от аккумулятора, так что вы сможете брать прибор с собой в поездки, командировки или в офис.

Комплектация

• Датчик CCh с установленной батарейкой — 1 шт.
• Шнур USB Туре-С — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Коллекционный магнит — 1 шт.* 'опционально

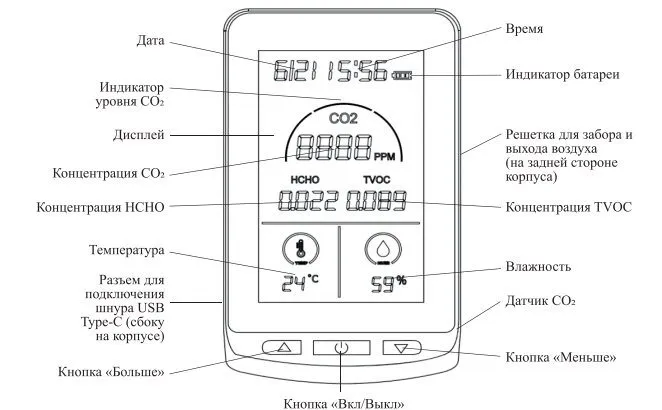

Устройство датчика CO₂

Кнопкой «Вкл/Выкл» прибор включается и выключается. Также этой кнопкой вы можете включить или отключить звуковые сигналы, оповещающие о превышении предельных значений углекислого газа.
Кнопками «Больше» и «Меньше» происходит настройка даты и времени.
На дисплее отображаются температура и влажность в помещении, концентрация углекислого газа в ppm, концентрация НСНО и TVOC в мг/м³, а также текущие дата (в формате М/ДД) и время.
Также на дисплее находится индикатор уровня CO₂. Он представляет собой полукольцо, разделенное на 3 секции. Каждая секция имеет свой цвет (зеленый, желтый и красный). Индикатор уровня CO₂ позволяет определить, насколько уровень углекислого газа в помещении соответствует оптимальному уровню для б
дыхания человека. Секция непрерывно горит, когда концентрация углекислого газа находится в определенных пределах. Ниже в таблице показано соответствие цвета секции и концентрации CO₂.

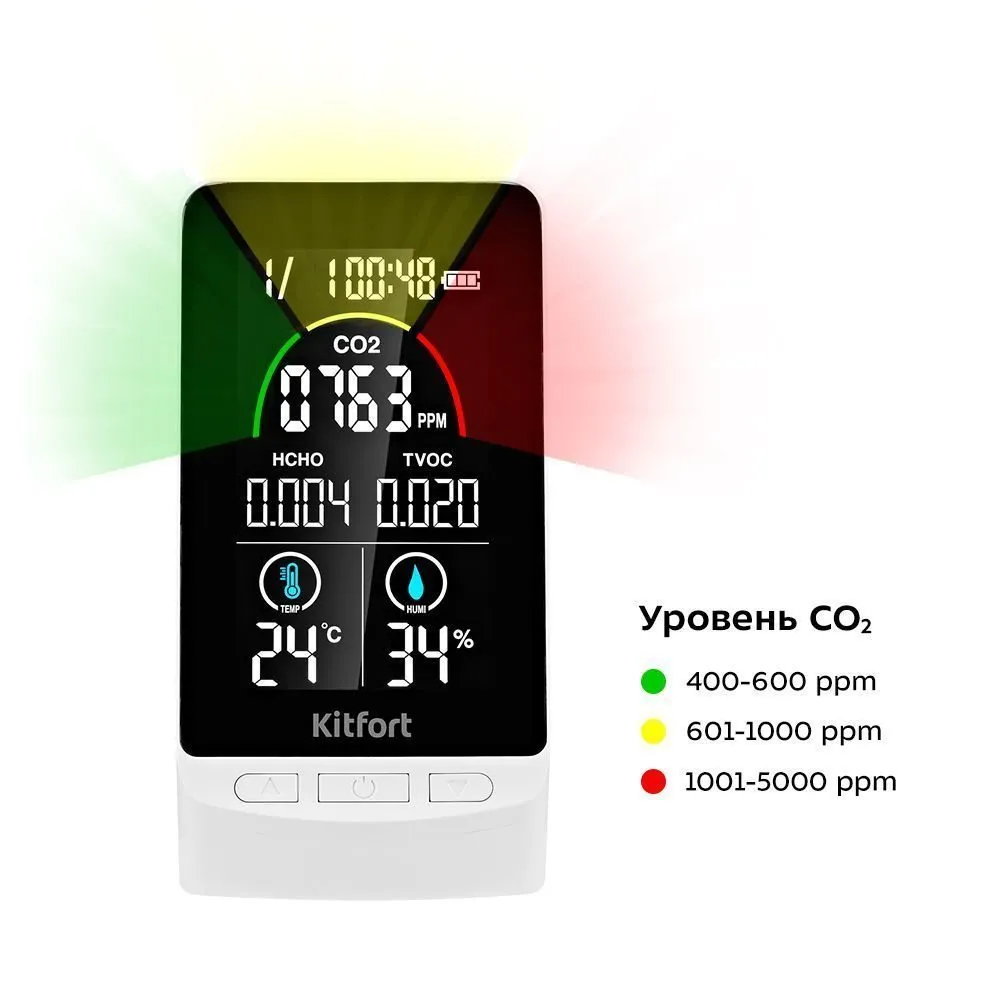

Цвет секции Уровень CO₂ Пояснения
Зеленый 400-600 ppm Оптимальный уровень для жизнедеятельности человека
Желтый 601-1000 ppm Возможны жалобы на несвежий воздух, можно проветрить помещение
Красный 1001-5000 ppm Духота в помещении, снижение концентрации, вялость, усталость, слабость, головные боли, головокружение, необходимо проветрить помещение
Когда концентрация CO₂ достигнет порогового значения, прозвучат звуковые сигналы. Устройство предупредит о необходимости проветрить помещение. Для данной модели установлено два пороговых значения: 600 и 1000 ppm. В первом случае прозвучат два звуковых сигнала, а во втором — три звуковых сигнала.
В правом верхнем углу дисплея находится индикатор батареи. Количество рисок, изображенных на индикаторе батареи, указывает на примерный заряд батареи:

• горят три риски — заряд батареи 100%;
• горят две риски — заряд батареи примерно 60%;
• горит одна риска — заряд батареи примерно 30%.

Во время зарядки устройства риски на индикаторе батареи загораются циклично. При этом на задней стороне корпуса устройства внутри решетки для забора и выхода воздуха загорится световой индикатор. Когда устройство полностью заряжено, все риски на индикаторе батареи горят непрерывно, а световой индикатор на задней стороне корпуса прибора погаснет.

Принцип работы

Работа датчика CO₂ основана на поглощении углекислым газом инфракрасных лучей. ИК-излучение проходит через измерительную камеру, в которую попадает воздух из помещения. Молекулы углекислого газа поглощают ИК-излучение, и интенсивность ИК-излучения падает. После прохождения измерительной камеры излучение попадает на фотоприемник, где регистрируется его интенсивность. По этому значению прибор рассчитывает концентрацию углекислого газа.

Подготовка к работе и использование

Подготовка к работе

Достаньте датчик углекислого газа и шнур USB Туре-С из коробки и удалите все упаковочные материалы. Очистите дисплей влажными салфетками, предназначенными для ухода и очистки экранов. Протрите корпус устройства сначала влажной, затем сухой мягкой тканью.
Перед использованием рекомендуется оставить включенное устройство в помещении, где оно будет установлено, на сутки, чтобы устройство откалибровалось.
Рекомендуется устанавливать датчик на ровную устойчивую поверхность на расстоянии 10 см от края.

Зарядка аккумулятора

Если при включении устройство не работает или выключилось во время работы, значит, аккумулятор датчика полностью разряжен.
Для зарядки прибора необходим шнур USB Туре-С из комплекта. Рекомендуется использовать блок питания с USB-разьемом и выходными параметрами: ~-5 В, 1 А. Также зарядить устройство можно от сторонних источников питания: ноутбука, пауэрбанка и др.
При зарядке аккумулятора риски на индикаторе батареи загораются циклично. При этом на задней стороне корпуса устройства внутри решетки для забора и выхода воздуха загорится световой индикатор. Прибор полностью зарядится в течение 3 часов. Когда прибор полностью заряжен, все риски на индикаторе батареи будут гореть непрерывно, а световой индикатор на задней стороне корпуса прибора погаснет. Заряда аккумулятора хватает на 4 часа непрерывного использования.
Вы можете заряжать аккумулятор с любым уровнем разряженности — перед зарядкой не требуется предварительной полной разрядки аккумулятора. Во время зарядки устройство продолжает работу.
Зарядка аккумулятора должна производиться при температуре от 5 до 40 °C. Не заряжайте аккумулятор при отрицательных температурах и не допускайте его нагрева выше 45 °C.

Использование

Нажмите и удерживайте кнопку «Вкл/Выкл» около 3 секунд. Загорится дисплей, на нем отобразятся текущая температура и влажность в помещении, концентрация CO₂, дата и время. Вместо концентрации TVOC и НСНО будет отображаться обратный отсчет времени. Через 120 секунд на дисплее отобразиться концентрация TVOC и НСНО в помещении.
Если концентрация CO₂ достигнет порогового значения, прозвучат звуковые сигналы. Устройство предупредит о необходимости проветрить помещение. Для данной модели установлено два пороговых значения: 600 и 1000 ppm. В первом случае прозвучат два звуковых сигнала, а во втором — три звуковых сигнала.
Чтобы отключить звуковые сигналы, нажмите на кнопку «Вкл/Выкл». Раздастся короткий звуковой сигнал, после этого звуковые сигналы, оповещающие о превышении концентрации углекислого газа, будут отключены. Чтобы включить звуковые оповещения, еще раз нажмите на кнопку «Вкл/Выкл». Прозвучат два звуковых сигнала, после этого звуковые сигналы, оповещающие о превышении концентрации углекислого газа, будут включены.
Чтобы откалибровать прибор вручную, нажмите на кнопку «Вкл/Выкл» дважды. После этого в течение 5 секунд устройство автоматически выключится. Включите устройство, чтобы завершить калибровку.
Чтобы отключить устройство, нажмите и удерживайте кнопку «Вкл/Выкл» около 3 секунд. Дисплей погаснет, устройство выключится.

Настройка даты и времени

• Одновременно нажмите и удерживайте кнопки «Больше» и «Меньше», пока значение месяца не начнет мигать.
• Порядок настройки следующий:
• месяц (01 —январь, 02 — февраль и т. д.);
• число;
• часы (текущее время);
• минуты (текущее время).

Значения переключаются однократными нажатиями на кнопки «Больше» и «Меньше». Для перехода к следующей настройке нажмите на кнопку «Вкл/ Выкл».

• Чтобы завершить настройки в любой момент, одновременно нажмите и удерживайте кнопки «Больше» и «Меньше». Когда настройки выполнены, информация на дисплее отображается непрерывно.

Примечание. В корпусе прибора установлена резервная батарейка типа CR1220, чтобы при разрядке аккумулятора настройки даты и времени не сбивались. Резервная батарейка нужна только для сохранения настроек, а сам датчик CO₂ работает от аккумулятора.

Советы

Устанавливайте датчик углекислого газа на ровную устойчивую поверхность на расстоянии 10 см от края.
Располагайте устройство так, чтобы решетка для забора и выхода воздуха, находящаяся сзади на корпусе прибора, не была заблокирована посторонними предметами. Своевременно очищайте решетку от пыли, как описано в главе «Чистка и обслуживание». Загрязненная или заблокированная решетка может быть причиной неточности в показаниях прибора.
Не используйте устройство в пыльных, сильно загрязненных помещениях или в помещениях, где производятся ремонтные работы.
Раз в год выставляйте устройство на свежий воздух примерно на 1 час, чтобы датчик CO₂ автоматически откалибровался по минимальному уровню CO₂ в воздухе.
Погрешность в измерениях прибора составляет 100 ppm, 1 °C для температуры и 5% для влажности. Погрешность в измерении влажности увеличивается при снижении влажности.
На показания прибора могут оказывать влияние ориентация и размер отверстий в решетках для забора и выхода воздуха и тип датчика, установленного в устройство. Различие в показаниях двух датчиков CO₂ не более чем в 150 ppm является нормальным.
В таблице ниже показано, как меняется самочувствие человека с повышением уровня CO₂.
Уровень CO₂ Самочувствие человека
400-600 ppm Оптимальная концентрация для хорошего самочувствия
600-1000 ppm Могут появляться жалобы на духоту; у людей, страдающих астмой, могут учащаться приступы
1000-2500 ppm Слабость, сонливость, вялость, снижение концентрации
>2500 ppm Головокружение, головные боли, снижение работоспособности
В замкнутом помещении основным источником углекислого газа является человек. В среднем человек вырабатывает примерно 400-500 ppmCO₂ в час. Таким образом, за час концентрация CO₂ может увеличиться до критических значений при отсутствии вентиляции или при плохой вентиляции в помещении.
Следует отметить, что в квартирах концентрация углекислого газа обычно не снижается ниже 700 ppm. Это обусловлено механизмами жизнедеятельности человека, малой площадью помещения и особенностями вентиляции. В этом случае уровень CO₂ считается приемлемым для человека вплоть до 1000 ppm. Если уровень углекислого газа в комнате превысит 1200-1600 ppm, находящиеся там лщди начнут чувствовать духоту и работоспособность начнет снижаться. Чтобы уровень CO₂ не превышал критических значений, необходимо своевременно проветривать помещение. Для этого вы можете открыть окно или открыть дверь в помещении, чтобы улучшить вентиляцию воздуха. Вы также можете воспользоваться режимом микропроветривания, если погодные условия не позволяют оставлять окно открытым надолго.
Вы можете использовать датчик углекислого газа для наблюдения за режимом проветривания в квартире, офисах, школах. Например, при проведении совещания в маленьком помещении превышение пороговой концентрации CO₂ приведет к снижению работоспособности сотрудников, так что совещание станет неэффективным. Для повышения работоспособности рекомендуется периодически проветривать помещение, чтобы уровень углекислого газа опускался до оптимальных концентраций. Датчик CO₂ КТ-3344 покажет вам, когда необходимо проветрить помещение. Вы также можете установить прибор в классе школы для мониторинга состояния воздуха и выявления оптимального режима проветривания.
Источником TVOC может быть сигаретный дым, приготовление пищи на кухне, бытовые и строительные аэрозоли, краски, растворители, бытовой газ. Критическое значение индекса TVOC для человека составляет 0,5-0,8 мг/м³. Источником вредного для человека и животных формальдегида может быть мебель из ДСП. Критическое значение индекса НСНО для человека составляет 0,1 мг/м³. Чтобы индекс TVOC и НСНО не превышал критическое значение, необходимо своевременно проветривать помещение.
Датчик работает от аккумулятора, что позволит вам брать прибор с собой в поездки, командировки или в офис, чтобы вы всегда могли отслеживать оптимальные условия для жизни и работы.

Чистка и обслуживание

Очищайте дисплей влажными салфетками, предназначенными для ухода и очистки экранов. Протрите корпус устройства сначала влажной, затем сухой мягкой тканью. Своевременно очищайте решетку для забора и выхода воздуха от пыли щеткой с мягким ворсом или влажной тканью.
Если при полной разрядке аккумулятора настройки даты и времени сбиваются, то резервная батарейка CR.1220 села. Вы можете заменить ее самостоятельно.
Примечание. Если вы сомневаетесь, что вашей квалификации хватит, чтобы заменить резервную батарейку, обратитесь в сервисный центр для замены.
Чтобы заменить резервную батарейку, открутите винты, расположенные на дне корпуса устройства. Воспользуйтесь отверткой с крестообразным шлицем. Затем снимите крышку отсека для аккумулятора. Выкрутите еще два винта в отсеке, не заденьте аккумулятор устройства. Аккуратно потяните за нижнюю часть корпуса устройства на себя, чтобы вытащить плату управления, на которую установлена батарейка. Вытащите батарейку CR1220 и установите новую, соблюдая полярность. Затем установите плату управления обратно в корпус устройства, закрепите винтами нижнюю часть корпуса и крышку отсека для аккумулятора.
Внимание! Будьте аккуратны, не повредите контакты платы управления и аккумулятора устройства.

Уход и хранение

Уберите датчик CO₂ и шнур USB Туре-С в пакет или коробку, чтобы избежать попадания пыли. Храните устройство в сухом и прохладном месте, недоступном для детей. Не храните устройство под прямыми солнечными лучами или в месте с высокой температурой.
Аккумулятор датчика литий-ионный, поэтому лучше хранить его наполовину заряженным во избежание чрезмерной потери емкости. Для этого полностью разрядите аккумулятор, а затем заряжайте его примерно 1-1,5 часа. Уровень зараженности при этом будет около половины.
При длительном хранении заряжайте датчик примерно раз в 3 месяца. В противном случае из-за саморазряда аккумулятор может разрядиться ниже минимально допустимого уровня.

Устранение неполадок

Устройство не включается, дисплей не горит
Возможная причина Решение
Аккумулятор разряжен Зарядите датчик в соответствии с главой «Зарядка аккумулятора»
Аккумулятор исчерпал свой ресурс Обратитесь в сервисный центр для замены аккумулятора
Датчик не заряжается
Возможная причина Решение
Нет напряжения в сеги Проверьте наличие напряжения в сети
Ноутбук или компьютер не включены Для зарядки датчика от USB-порта компьютера или ноутбука их необходимо включить
Пауэрбанк разряжен или не включен Зарядите или включите пауэрбанк
Поврежден шнур USB Туре-С Используйте другой шнур USB Туре-С, рассчитанный на ток 1 А
Шнур USB Туре-С неплотно вставлен в разъем на корпусе датчика или в разъем источника питания Проверьте соединение шнура USB Туре-С с разъемом на корпусе устройства или разъемом источника питания
Установлен неправильный шнур Устанавливайте комплектный шнур
При полной разрядке аккумулятора настройки даты и времени сбиваются
Возможная причина Решение
Резервная батарейка CR1220 села Замените батарейку, как описано в главе «Чистка и обслуживание», или обратитесь в сервисный центр для замены

Расширенные технические характеристики

• Питание: USB Туре-С —5 В, 1 А
• Мощность: 5 Вт
• Аккумулятор: Li-Ion 3,7 В, 1,2 А*ч (4,44 Вт*ч)
• Класс защиты от поражения электрическим током: III
• Время зарядки: 3 ч
• Время работы от аккумулятора: 4 ч
• Диапазон измеряемых значений CCh: 400-5000 ppm
• Диапазон измеряемых значений TVOC: 0-2 мг/м³
• Диапазон измеряемых значений НСНО: 0-0,5 мг/м³
• Диапазон измеряемых значений температуры: 0-60 °C
• Диапазон измеряемых значений влажности: 0-99%
• Длина шнура USB Туре-С: 1 м
• Размер устройства: 78 х 97 х 147 мм
• Размер упаковки: 96 X 96 X 170 мм
• Вес нетто: 0,22 кг
• Вес брутто: 0,31 кг

Требуется особая утилизация. Во избежание нанесения вреда окружающей среде необходимо отделить данный объект от обычных отходов и утилизировать его наиболее безопасным способом, например, сдать в специальные места по утилизации.
Месяц и год изготовления указаны на нижней стороне упаковочной коробки.
Производитель имеет право на внесение изменений в дизайн, комплектацию, а также в технические характеристики изделия в ходе совершенствования своей продукции без дополнительного уведомления об этих изменениях.

Условия гарантии

Механическое повреждение корпуса, аксессуаров или составных частей устройства не является гарантийным случаем.
Выход из строя датчика вследствие попадания жидкостей внутрь корпуса, на органы управления и в разъем для шнура USB Туре-С не является гарантийным случаем.
Ухудшение эффективности работы прибора вследствие засорения решетки для забора и выхода воздуха не является гарантийным случаем. Очистка решетки — это необходимая операция, которую следует проводить регулярно и самостоятельно, как это указано в главе «Чистка и обслуживание».

Меры предосторожности

Пожалуйста, внимательно прочтите инструкцию по эксплуатации. Обратите особое внимание на меры предосторожности. Всегда держите инструкцию под рукой.

• Устройство предназначено для использования в бытовых условиях и может применяться в квартирах, загородных домах, гостиничных номерах, офисах и других подобных местах для непромышленной и некоммерческой эксплуатации.
• Используйте устройство только по назначению и в соответствии с указаниями, изложенными в данном руководстве. Нецелевое использование устройства будет считаться нарушением условий надлежащей эксплуатации.
• Перед подключением устройства к электрической розетке для зарядки через блок питания убедитесь, что параметры электропитания, указанные на нем, совпадают с параметрами используемого источника питания.
• Для предотвращения поражения электрическим током не погружайте устройство в воду и другие жидкости.
• Не тяните за USB-шнур питания при отключении устройства от зарядки.
• Не используйте устройство, если USB-шнур, вилка блока питания или другие части повреждены.
• Во избежание поражения электрическим током не разбирайте устройство самостоятельно — для его ремонта обратитесь к квалифицированному специалисту. Помните, неправильная сборка устройства повышает опасность поражения электрическим током при эксплуатации.
• Детям, людям с ограниченными физическими, сенсорными или умственными способностями, а также лицам, не обладающим достаточными знаниями и опытом, разрешается пользоваться датчиком только под контролем лиц, ответственных за их безопасность, или после инструктажа по эксплуатации устройства. Не позволяйте детям играть с прибором.
• Контролируйте работу прибора, когда рядом находятся дети или домашние животные.
• Не оставляйте работающий прибор без присмотра надолго. Выключите его, если не используете прибор длительное время или перед проведением обслуживания.
• Устанавливайте прибор только на устойчивую горизонтальную поверхность на расстоянии нс менее 10 см от края.
• He пытайтесь обойти блокировку включения устройства.
• Не допускайте падения прибора и не подвергайте его ударам.
• Храните устройство в недоступных детям местах.
• Используйте только предлагаемые производителем аксессуары или комплектующие. Использование иных дополнительных принадлежностей может привести к поломке устройства или получению травм.
• Избегайте попадания жидкостей, порошков и посторонних предметов внутрь корпуса устройства, в область разъема для шнура USB и органы управления.
• При повреждении шнура USB его следует заменить специальным шнуром или комплектом, полученным у изготовителя или сервисной службы.
• Держите датчик вдали от источников тепла, а также от огня и искр.
• Обеспечьте необходимую вентиляцию при зарядке вокруг устройства.
• После зарядки отсоедините шнур USB сначала от источника питания, затем от устройства.

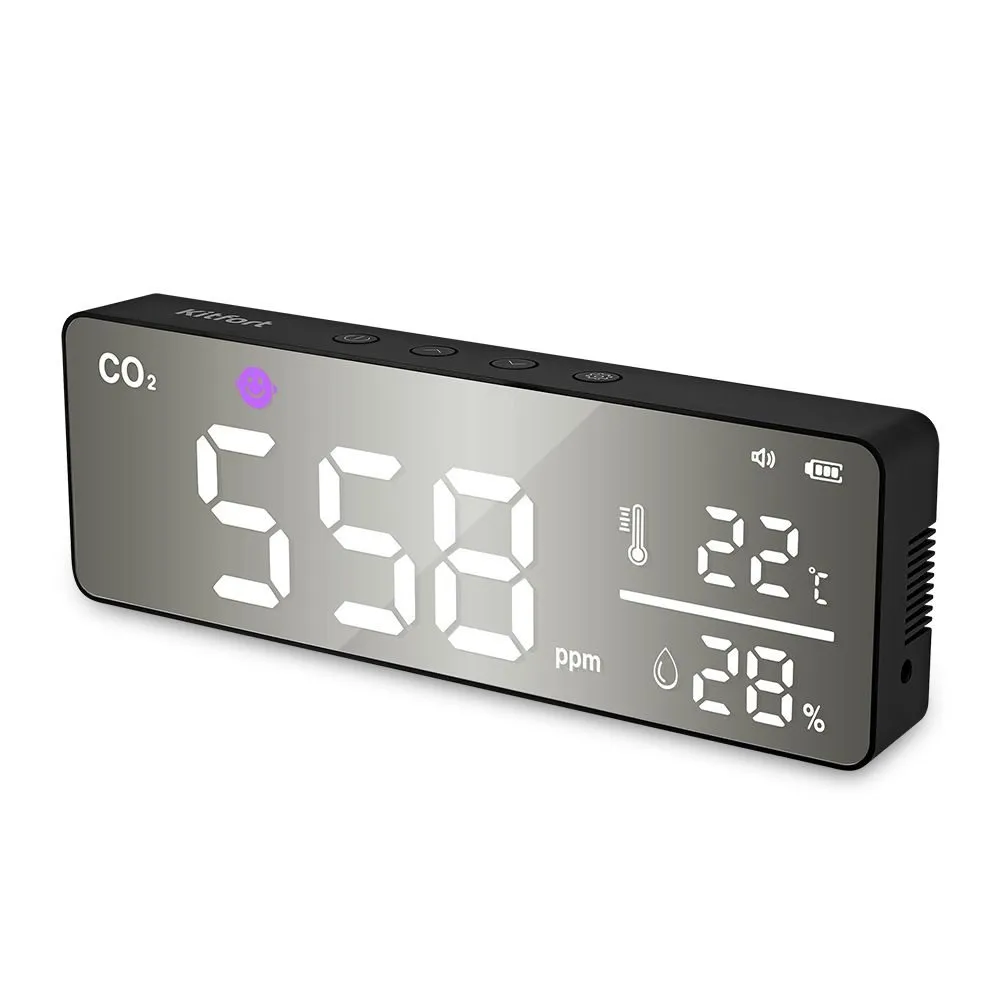

Датчик CO₂ Kitfort КТ-3343

Технические характеристики: датчик CO₂ Kitfort КТ-3343

Мощность	6 Вт
Время зарядки	2 ч
Время работы от аккумулятора	4 ч
Диапазон измерения значения CO₂	350-2000 ppm
Диапазон измерения значения температуры	0-50°С
Диапазон измерения значения влажности	0-99%
Длина шнура USB Type-C	0,9 м
Размер устройства	67 х 32 х 98 мм
Размер упаковки	138 х 98 х 71 мм
Вес нетто	0,14 кг
Вес брутто	0,22 кг



Поможет чувствовать себя лучше!

 Датчик СО2 KT-3343 измеряет концентрацию углекислого газа в помещении. При повышенном уровне углекислого газа в крови происходит нарушение работоспособности всего организма. Датчик СО2 подскажет, когда нужно открыть окно и проветрить помещение.





5 датчиков в одном устройстве

 Датчик СО2 показывает температуру и влажность. А также индекс наличия летучих органических соединений (TVOC) и сводный показатель соединений формальдегида (НСНО). Их высокая концентрация вызывает раздражение слизистых и нарушение работы организма.





Нужно просто включить!

 Датчик полностью автоматический. Просто нажмите на одну кнопку включения и датчик СО2 KT-3343 покажет все 5 показателей состояния воздуха в вашем помещении.





Удобно следить за состоянием воздуха

 Датчик имеет цветовую индикацию уровня СО2, ТVОС и НСНО, что помогает легко определить, нужно проветрить помещение или нет. Прибор также подает звуковые сигналы, когда их концентрация превышает пороговые значения.





Можно оставить дома или взять с собой

 Устройство подключается к сети по современному и удобному USB Type-C. И благодаря встроенному аккумулятору вы можете брать датчик углекислого газа с собой в поездки, командировки или в офис.

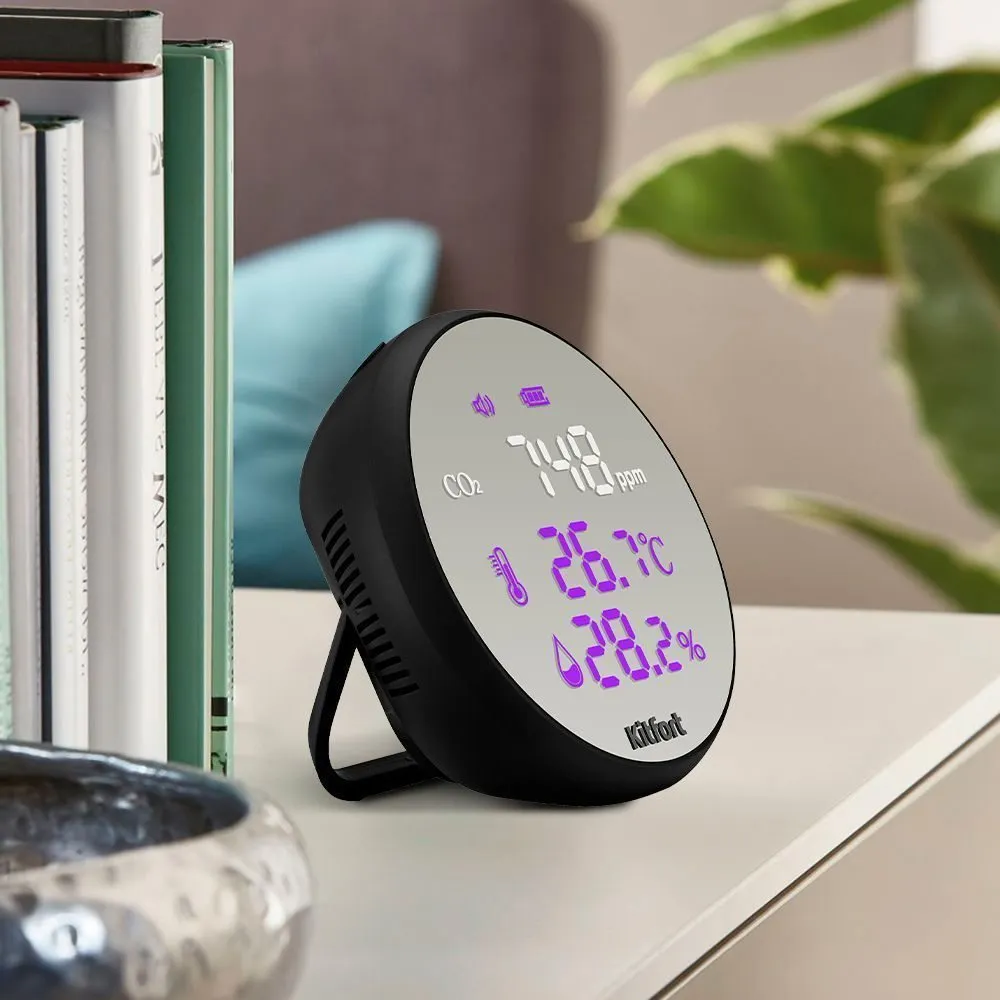

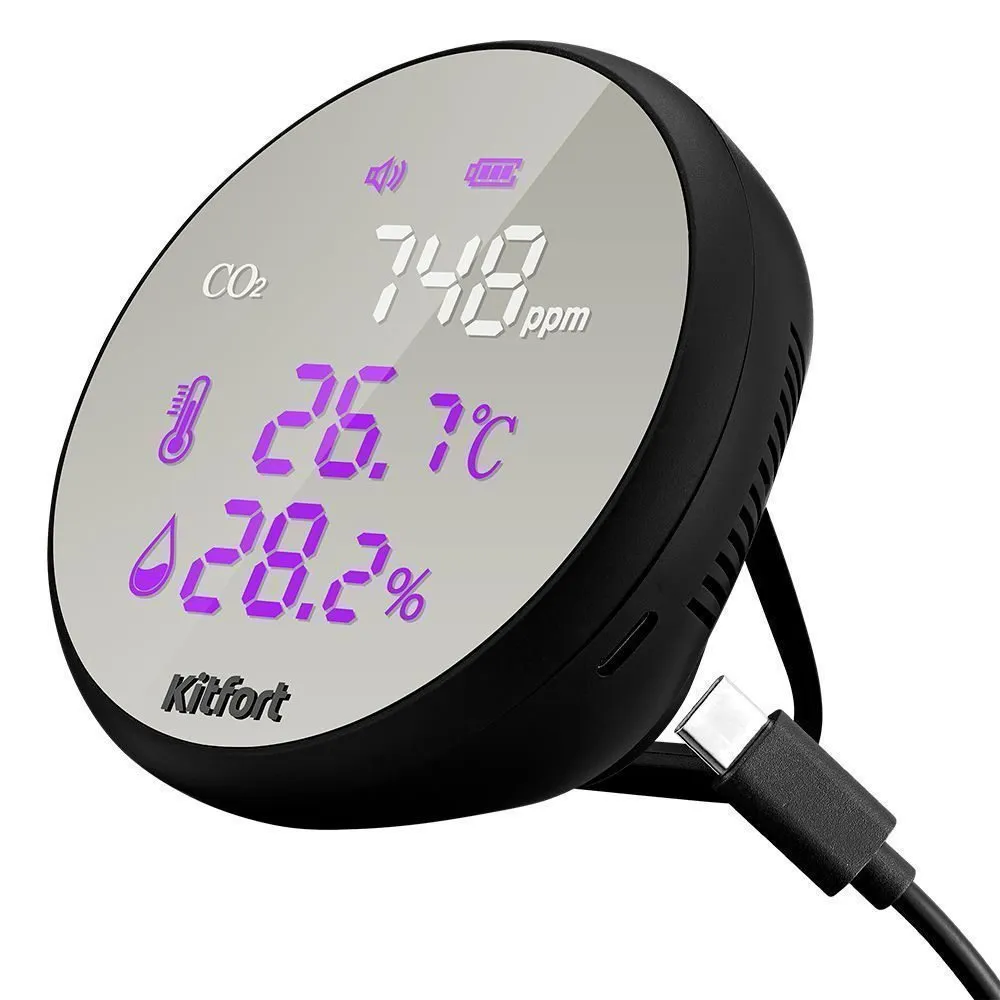

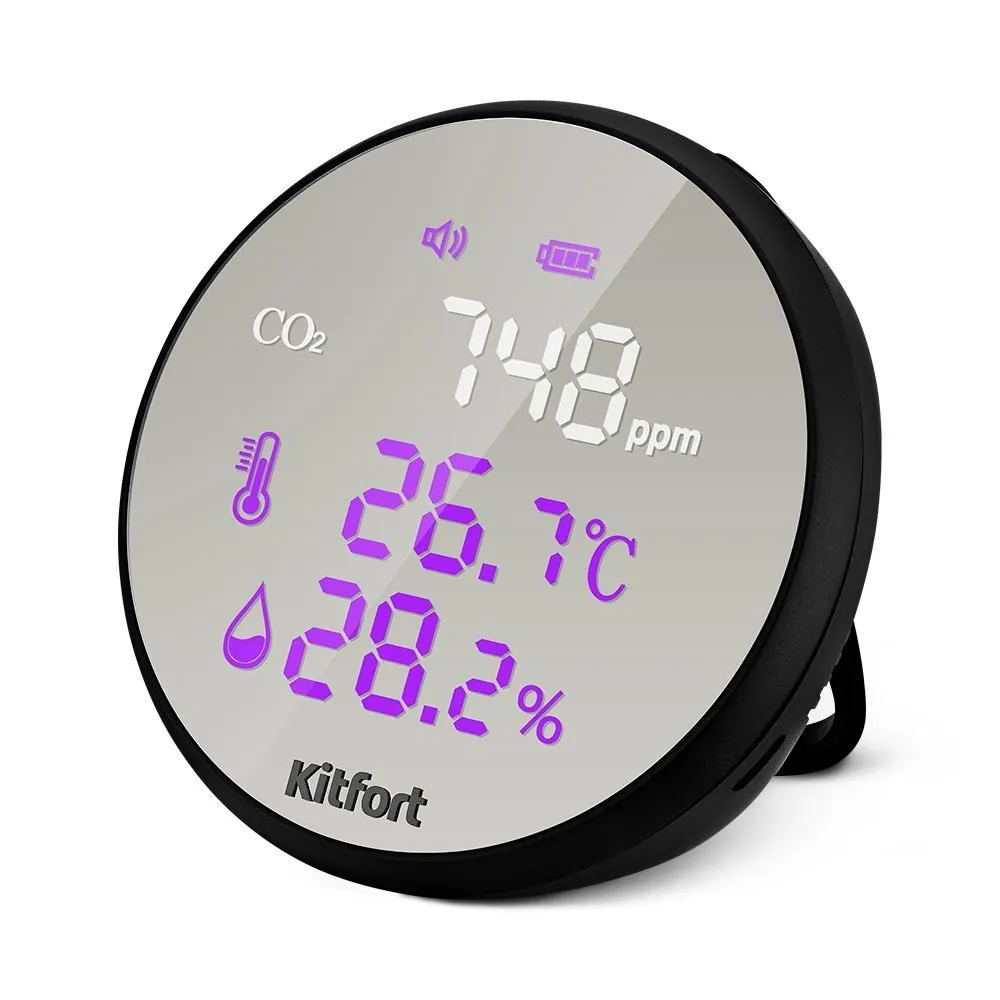

Датчик CO₂ Kitfort КТ-3345

Технические характеристики: датчик CO2 Kitfort КТ-3345

Мощность	4 Вт
Время зарядки	2 ч
Время работы от аккумулятора	8 ч
Диапазон измерения значения CO₂	400-5000 ppm
Диапазон измерения значения температуры	от-10 до 50°С
Диапазон измерения значения влажности	0-99%
Длина шнура USB Type-C	0,9 м
Размер устройства	96 х 96 х 33 мм
Размер упаковки	125 х 125 х 60 мм
Вес нетто	0,12 кг
Вес брутто	0,31 кг



Для комфортной жизни!

 Датчик CO2 измеряет концентрацию углекислого газа в помещении. Избыточное содержание углекислого газа в помещении приводит к духоте и затхлому воздуху, что нарушает работоспособность организма. Датчик подскажет, когда нужно проветрить помещение.

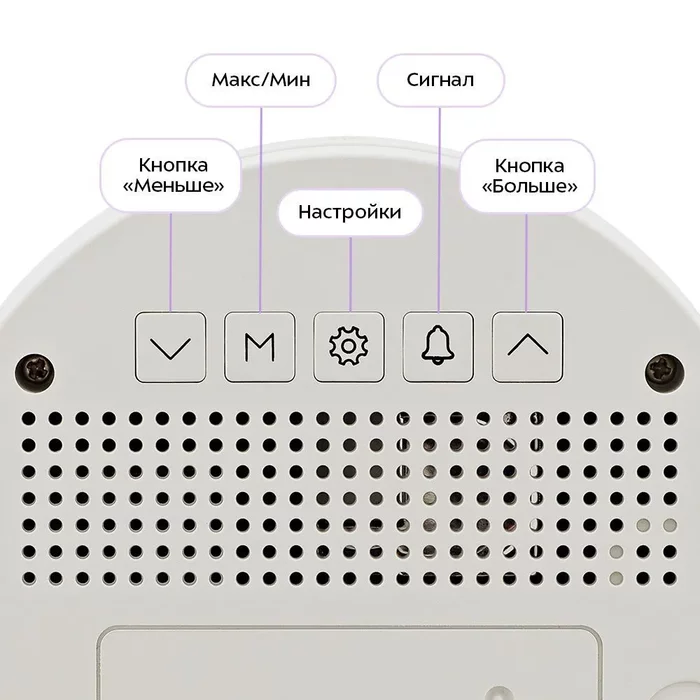

Простое управление

 С помощью кнопок на панели управления можно включить, выключить устройство. Кнопками «Больше» и «Меньше» выбирается пороговое значение концентрации CO2, а также настраивается яркость дисплея. Нажатие на кнопки сопровождаются звуковыми сигналами.





Покажет температуру, влажность, концентрацию углекислого газа

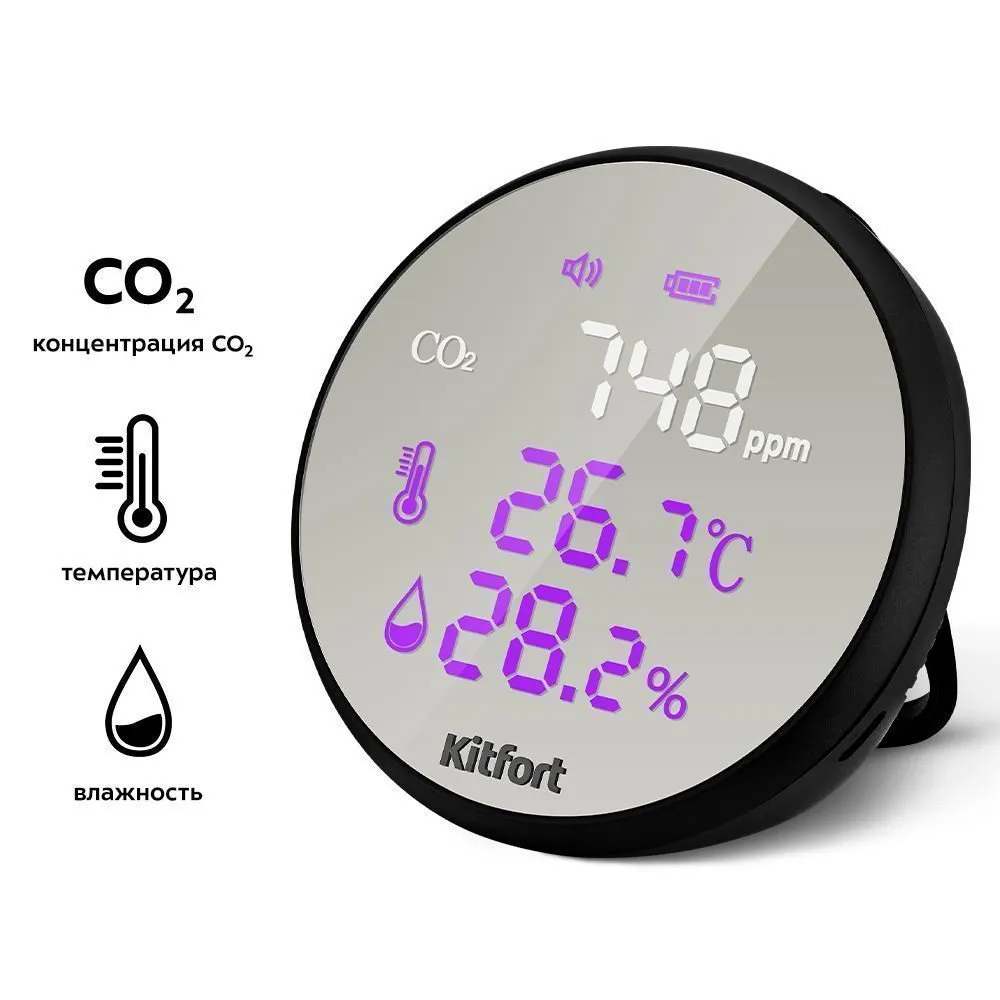

 На дисплее отображаются температура, влажность и концентрация углекислого газа. Вы можете установить пороговое значение в диапазоне 800-2000 ppm с шагом 100 ppm. Когда концентрация достигнет порогового значения, прозвучит сигнал – необходимо проветрить.





Поможет следить за самочувствием!

 Оптимальной концентрацией CO2 считается 400-600 ppm. Человек начинает ощущать симптомы «нехватки свежего воздуха», если уровень CO2 доходит до 800 ppm. При значениях 1500-2000 ppm у человека наблюдается снижение работоспособности, слабость, вялость.

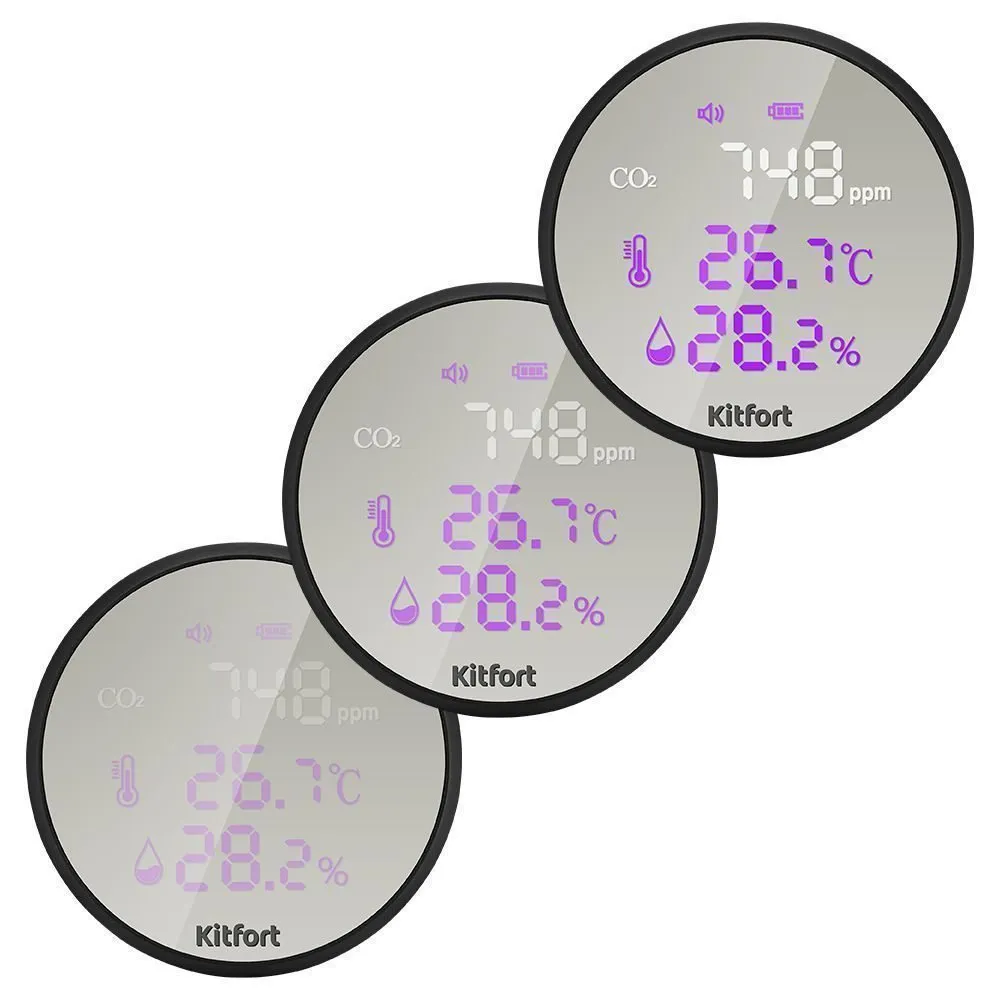

3 уровня яркости дисплея

 Вы легко можете регулировать яркость дисплея. Датчик углекислого газа оснащён 3 уровнями яркости. Чтобы изменить яркость дисплея, нажмите кнопку «Больше» или «Меньше».

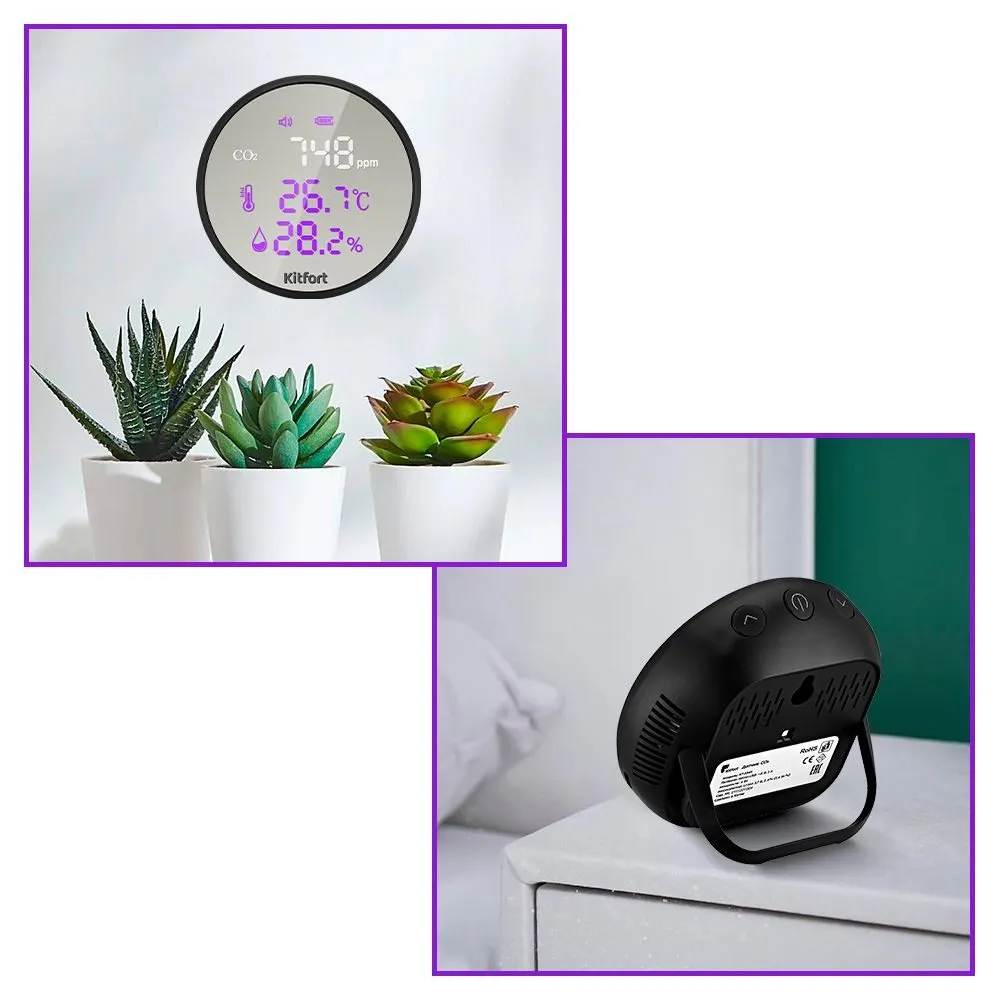

Повесьте на стену или поставьте на стол

 На обратной стороне датчика CO2 есть удобная подставка и отверстие, чтобы прибор можно было как поставить на любую поверхность в помещении, так и повесить на стену.

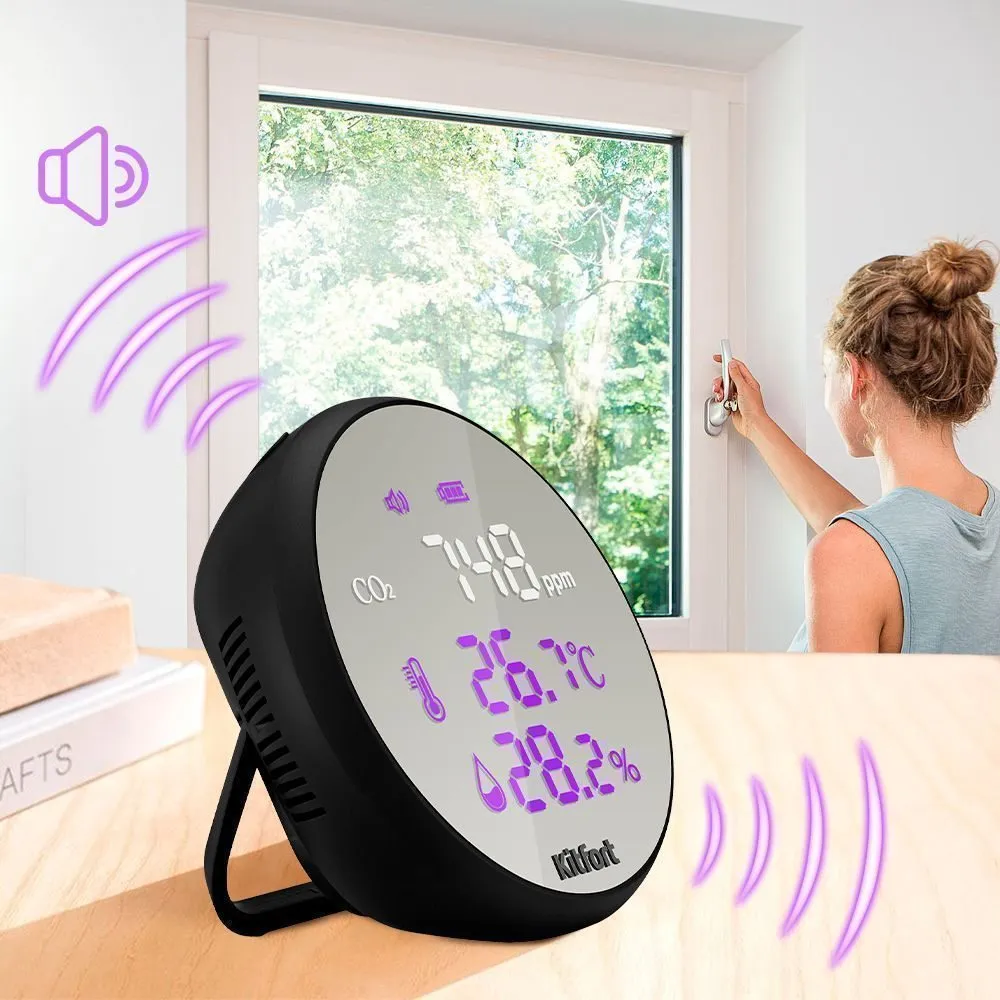

Встроенный звуковой сигнал

 Датчик CO2 подаёт звуковой сигнал, когда концентрация CO2 превышает пороговое значение. Нажатие на кнопки также сопровождается звуковыми сигналами. Значок звуковых оповещений всегда отображается на дисплее.





Заряжается от USB Type-C

 Устройство работает от аккумулятора, так что вы сможете брать датчик углекислого газа с собой в поездки, командировки или в офис. Для зарядки необходим шнур USB Type-C из комплекта. В верхней части дисплея находится индикатор заряда.

У кого-нибудь есть подобное? С учетом нашего газового котла в самом домике на даче муж озадачился купить.

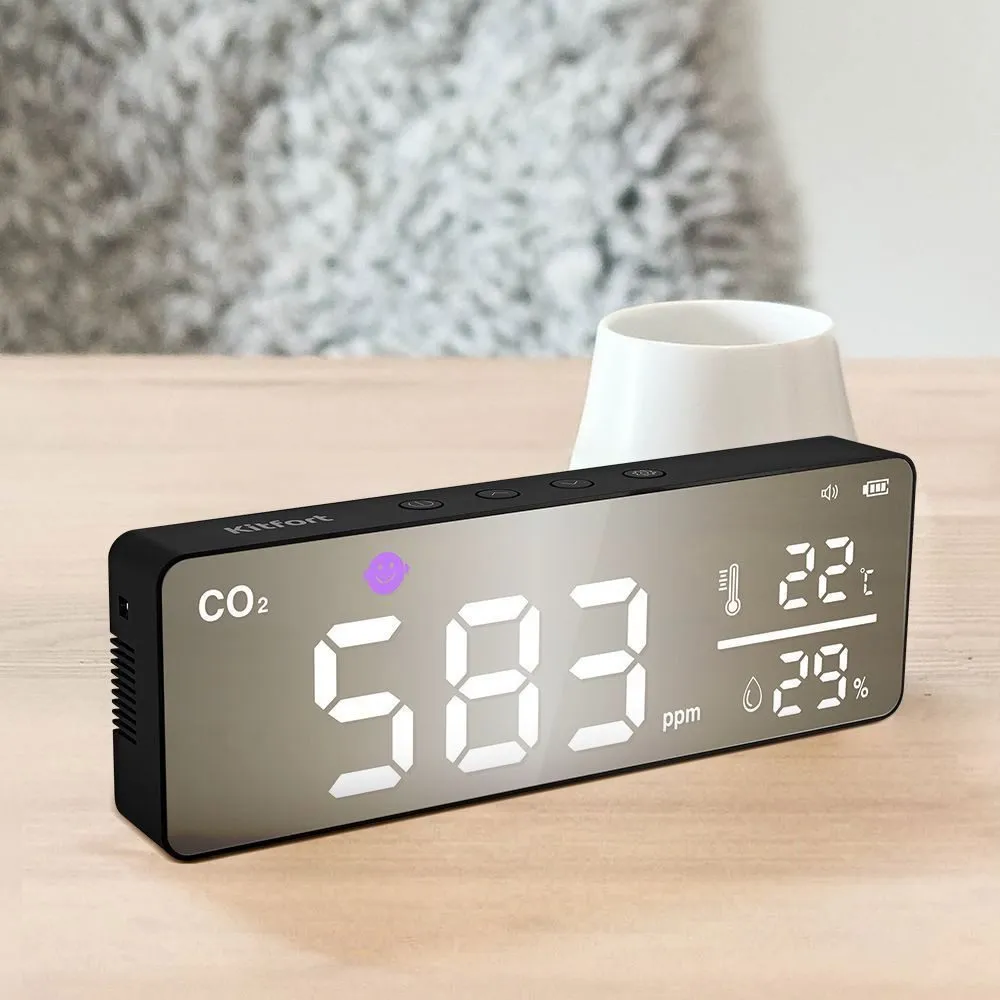

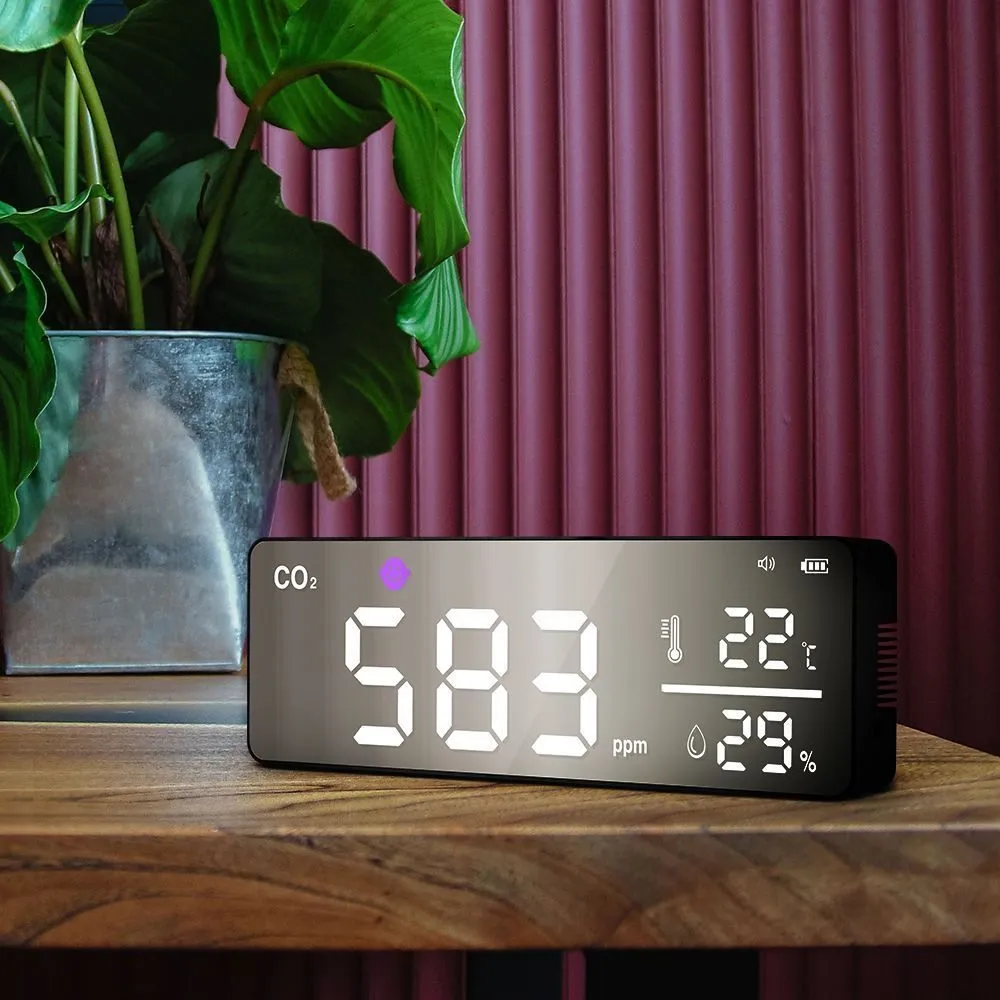

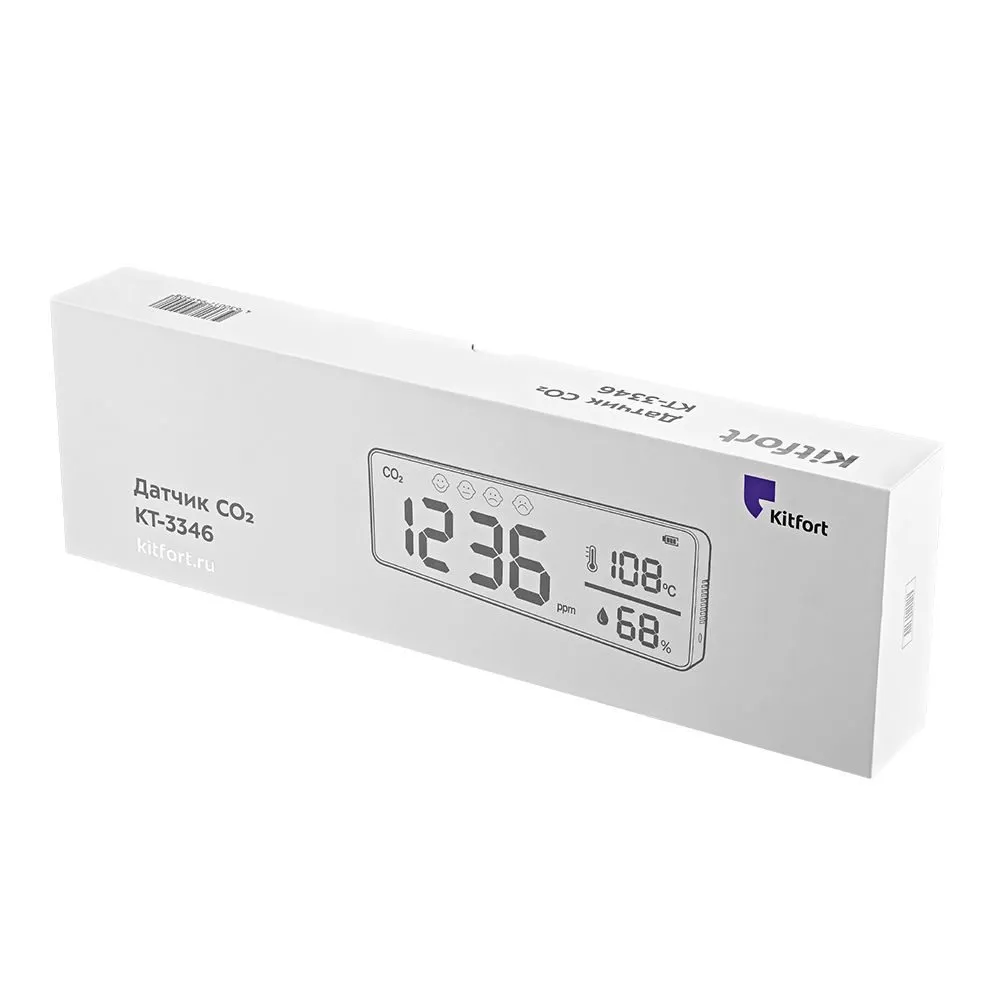

Датчик CO2 Kitfort КТ-3346

Технические характеристики: датчик CO₂ Kitfort КТ-3346

Мощность	4 Вт
Время зарядки	2,5 ч
Время работы от аккумулятора	8 ч
Диапазон измерения значения CO₂	400-5000 ppm
Диапазон измерения значения температуры	от-10 до 50°С
Диапазон измерения значения влажности	0-99%
Длина шнура USB	2,9 м
Размер устройства	270 х 35 х 90 мм
Размер упаковки	323 х 105 х 37 мм
Вес нетто	0,33 кг
Вес брутто	0,53 кг



Твой глоток свежего воздуха

 Датчик CO2 — это прибор, который измеряет концентрацию углекислого газа в помещении и сообщает о необходимости проветривания комнаты, ведь именно избыточное содержание углекислого газа в помещении приводит к духоте и затхлому воздуху.





Звуковые сигналы о необходимости проветривания

 На дисплее отображаются температура и влажность в помещении, концентрация углекислого газа в ppm, а также индикаторы уровня CO₂. Каждый индикатор уровня CO₂ имеет свой цвет и соответствует определенной концентрации углекислого газа в помещении.





Показывает температуру и влажность

 KT-3346 также показывает температуру и влажность в помещении. Вы можете регулировать яркость дисплея. Датчик углекислого газа оснащен 6 уровнями яркости дисплея. Устройство работает от аккумулятора, так что вы сможете брать датчик с собой.





Как работает?

 Работа основана на способности углекислого газа поглощать инфракрасные лучи. По изменению интенсивности света, прошедшего через измерительную камеру с воздухом, можно рассчитать концентрацию углекислого газа в воздухе.





Настольное и настенное размещение

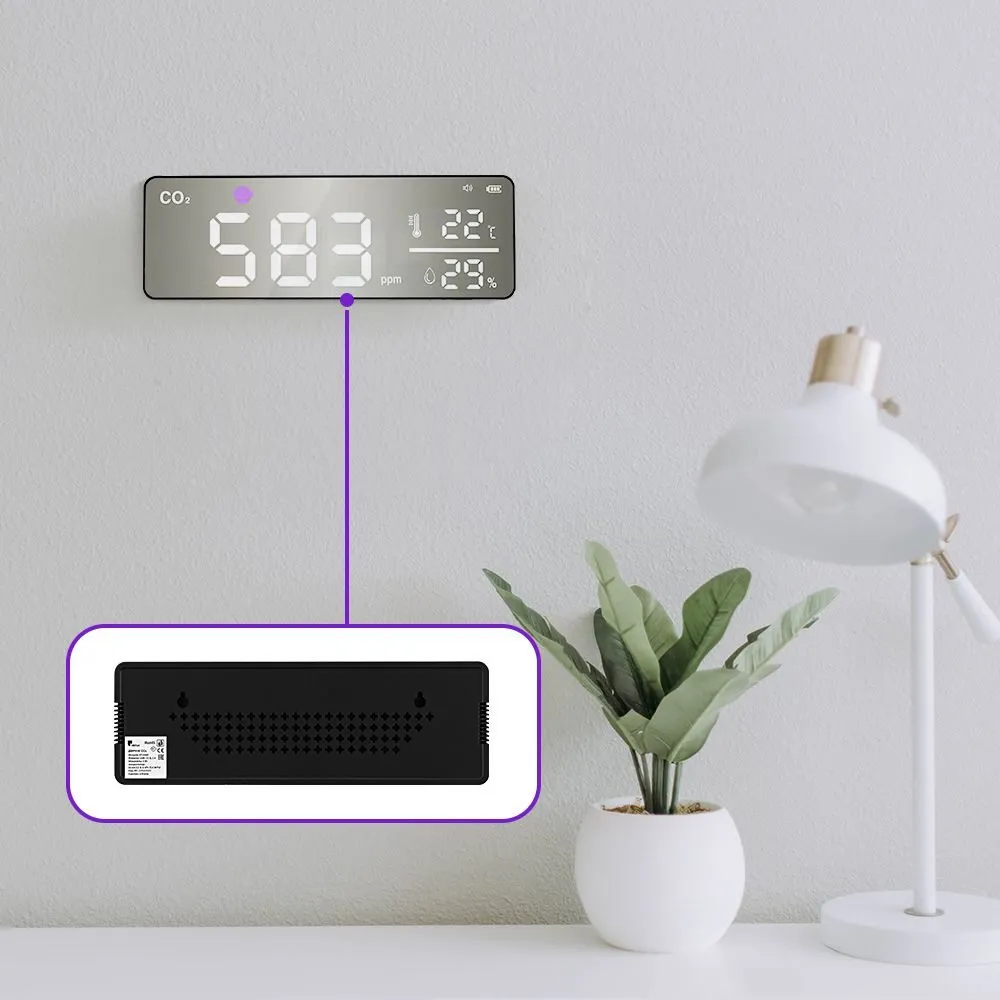

 На обратной стороне КТ-3346 есть отверстия, чтобы прибор можно было повесить на стену. Благодаря устойчивому основанию устройство можно поставить на любую поверхность в помещении.





Лёгкое управление

 При нажатии на кнопку «Настройка» прибор переходит к настройке порогового значения концентрации CO₂. Кнопками «Больше» и «Меньше» выбирается пороговое значение CO₂, а также настраивается яркость дисплея. Всего у устройства 6 уровней яркости дисплея.





Универсальный подарок на любой повод!

 Датчик CO₂ станет отличным подарком вашим близким: от офисных сотрудников и пожилых людей до спортсменов. Прибор уже упакован в стильную фирменную коробку, поэтому вам останется только лишь выбрать повод и вручить подарок!

Инструкция по эксплуатации: датчик CO₂ Kitfort КТ-3346

Описание

Датчик CO₂ — это прибор, который измеряет концентрацию углекислого газа в помещении, ведь именно избыточное содержание углекислого газа в помещении приводит к духоте и затхлому воздуху. При повышенном уровне углекислого газа в помещении повышается его концентрация в крови человека. Это приводит к нарушению работоспособности всего организма. Датчик CO₂ подскажет, когда нужно открыть окно и проветрить помещение, чтобы снизить содержание углекислого газа.
Работа прибора основана на способности углекислого газа поглощать инфракрасные лучи. По изменению интенсивности света, прошедшего через измерительную камеру с воздухом, устройство рассчитывает концентрацию углекислого газа в воздухе. Датчик CO₂ КТ-3346 показывает концентрацию углекислого газа в ppm (parts per million — частей на миллион), при этом 1% соответствует 10000 ppm.
Свежий воздух содержит примерно 0,04% или 400 ppm углекислого газа. Человек начинает ощущать симптомы «нехватки свежего воздуха», если уровень CO₂ доходит до 0,08%, или 800 ppm. При повышении содержания углекислого газа в воздухе до 0,15-0,25%, или 1500-2000 ppm, у человека наблюдается снижение концентрации и работоспособности, сонливость, вялость, могут возникать головные боли и головокружения. Однако признаки значительного ухудшения самочувствия у человека проявляются только при продолжительном вдыхании воздуха с высокой концентрацией углекислого газа около 1-1,5%, или 10000-15000 ppm, а ярко выраженные симптомы (одышка, учащение сердцебиения, тошнота) могут появиться при концентрации CO₂ около 3^4-%, или 30000-40000 ppm.
Для хорошего самочувствия и работоспособности человеку необходимо контролировать уровень углекислого газа в помещении. Датчик КТ-3346 подает звуковой сигнал, когда концентрация CO₂ превышает пороговое значение. Вы можете самостоятельно установить пороговое значение в диапазоне 800-2000 ppm с шагом 100 ppm. КТ-3346 также показывает температуру и влажность в помещении. Кроме того, вы можете регулировать яркость дисплея. Датчик углекислого газа оснащен 6 уровнями яркости дисплея.
Устройство работает от аккумулятора, так что вы сможете брать датчик углекислого газа с собой в поездки, командировки или в офис.

Комплектация

• Датчик CO₂— 1 шт.
• Шнур питания USB — 1 шт.
• Стикер для крепежа — 1 шт.
• Шуруп — 2 шт.
• Дюбель — 2 шт.
• Руководство по эксплуатации — 1 шт.
• Коллекционный магнит — 1 шт.*

♦опционально

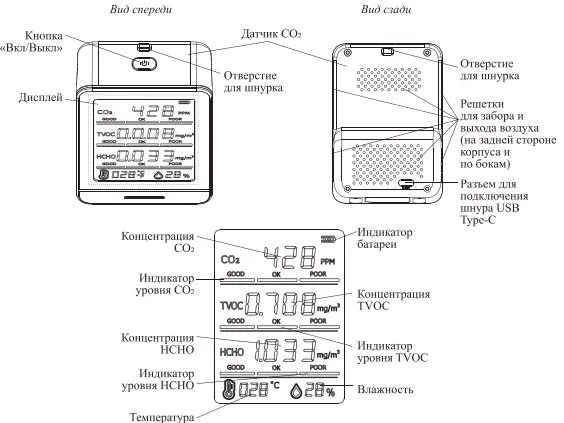

Устройство датчика сог

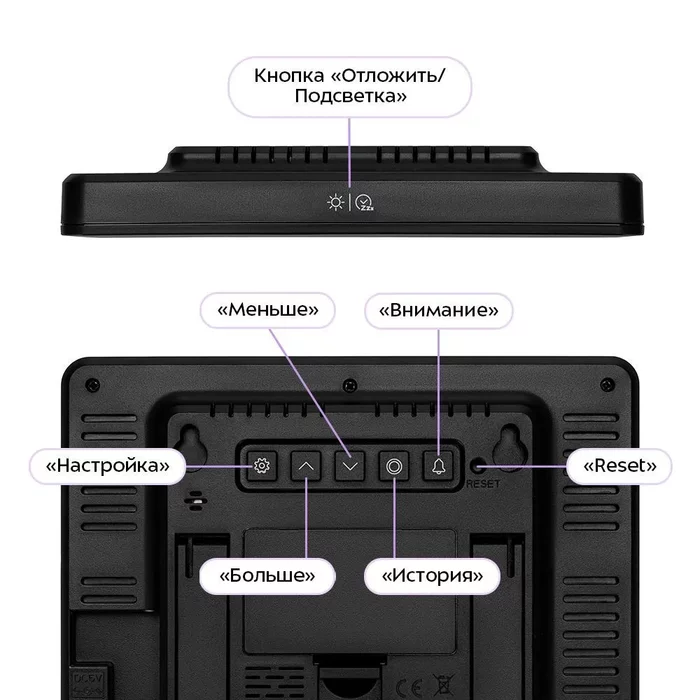

Панель управления

Кнопкой «Вкл/Выкл» прибор включается и выключается.
При нажатии на кнопку «Настройка» прибор переходит к настройке порогового значения концентрации углекислого газа.
Кнопками «Больше» и «Меньше» выбирается пороговое значение концентрации CO₂, а также настраивается яркость дисплея. Всего у устройства 6 уровней яркости дисплея. Вы можете установить пороговое значение в диапазоне 800-2000 ppm с шагом 100 ppm. Когда концентрация CO₂ достигнет порогового значения, прозвучит звуковой сигнал. Таким образом устройство предупредит о необходимости проветрить помещение.
Нажатие на кнопки сопровождается звуковыми сигналами.
На дисплее отображаются температура и влажность в помещении, концентрация углекислого газа в ppm, а также индикаторы уровня CO₂.

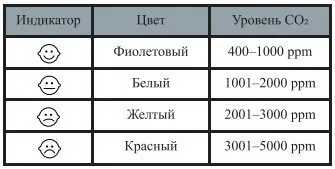

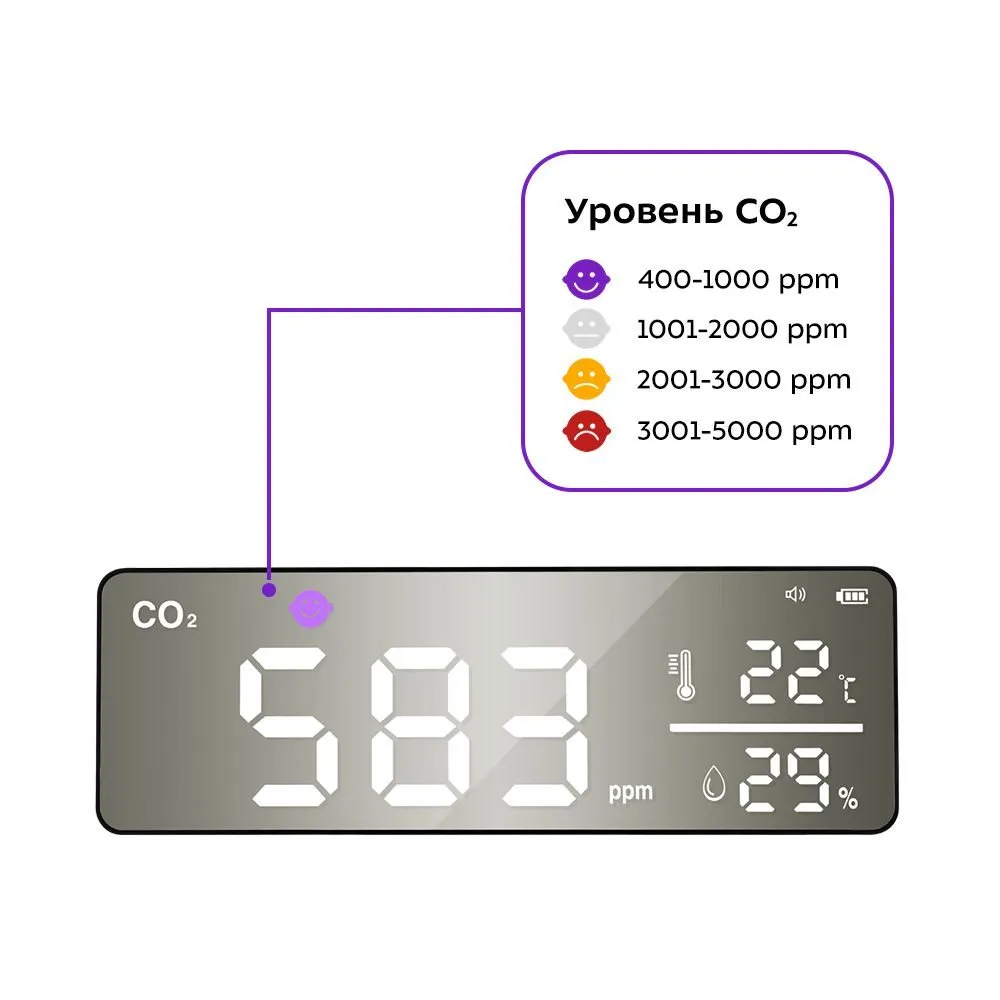

Каждый индикатор уровня C(h имеет свой цвет (фиолетовый, белый, желтый и красный) и соответствует определенной концентрации углекислого газа в помещении. Индикатор уровня позволяет определить, насколько уровень углекислого газа в помещении соответствует оптимальному уровню для человека. Ниже в таблице показано соответствие индикатора и концентрации CO₂.



В правам верхнем углу дисплея находится индикатор заряда. Когда устройство полностью заряжено, индикатор заряда горит белым. Во время зарядки устройства индикатор заряда горит фиолетовым. Если у аккумулятора низкий заряд, индикатор горит красным.

Принцип работы

Работа датчика CO₂ основана на поглощении углекислым газом инфракрасных лучей. ИК-излучение проходит через измерительную камеру, в которую попадает воздух из помещения. Молекулы углекислого газа поглощают ИК-излучение, и интенсивность ИК-излучения падает. После прохождения измерительной камеры излучение попадает на фотоприемник, где регистрируется его интенсивность. По этому значению прибор рассчитывает концентрацию углекислого газа.

Подготовка к работе и использование

Достаньте датчик углекислого газа и шнур питания USB из коробки и удалите все упаковочные материалы. Снимите защитную пленку с дисплея. Очистите дисплей влажными салфетками, предназначенными для ухода и очистки экранов. Протрите корпус устройства сначала влажной, затем сухой мягкой тканью.
Перед использованием рекомендуется оставить включенное устройство в помещении, где оно будет установлено, на сутки, чтобы устройство откалибровалось.
Рекомендуется устанавливать датчик на ровную устойчивую поверхность на расстоянии 10 см от края. Вы можете повесить датчик на стену на шурупы (входят в комплект). Для этого на корпусе устройства предусмотрены отверстия для крепления на стену.
Чтобы бы не ошибиться с расстоянием между крепежами, воспользуйтесь стикером для крепежа из комплекта, на котором отмечено расстояние между отверстиями для крепления. Приклейте стикер к стене. В местах, где на стикере отмечены отверстия для крепления, просверлите отверстия в стене диаметром 6 мм и глубиной 3 см. Вставьте дюбели в отверстия в стене, затем закрутите шурупы в дюбели. Вы также можете приклеить стикер к стене, проткнуть карандашом места, где на стикере отмечены отверстия, и разметить отверстия на стене. Затем снимите стикер и просверлите отверстия в стене.
Примечание. Располагайте устройство так, чтобы отверстия для забора и выхода воздуха не были заблокированы посторонними предметами. Заблокированные отверстия могут быть причиной неточности в показаниях прибора.

Зарядка аккумулятора

Если при включении индикатор заряда горит красным, то у аккумулятора устройства низкий заряд. Если устройство не включается или выключилось во время работы, значит, аккумулятор датчика полностью разряжен.
Для зарядки прибора необходим шнур питания USB из комплекта. Рекомендуется использовать блок питания с USB-разъемом и выходными параметрами: — 5 В, 1 А. Также зарядить устройство можно от сторонних источников питания: ноутбука, пауэрбанка и др.
При зарядке аккумулятора индикатор заряда горит фиолетовым. Прибор полностью зарядится в течение 2,5 часов. Когда прибор полностью заряжен, индикатор батареи загорится белым. Заряда аккумулятора хватает до 8 часов непрерывного использования.
Вы можете заряжать аккумулятор с любым уровнем раз-ряженности — перед зарядкой не требуется предварительной полной разрядки аккумулятора. Во время зарядки устройство продолжает работу.
Зарядка аккумулятора должна производиться при температуре от 5 до 40 °C. Не заряжайте аккумулятор при отрицательных температурах и не допускайте его нагрева выше 45 °C.

Использование

Нажмите на кнопку «Вкл/Выкл». Прозвучит звуковой сигнал, загорится дисплей, через секунду на нем отобразится текущая концентрация углекислого газа, температура и влажность в помещении, а также соответствующий индикатор уровня CO₂.
Чтобы изменить яркость дисплея, нажимайте на кнопки «Больше» или «Меньше». У устройства 6 уровней яркости дисплея.
Примечание. Между 5 и 6 уровнями яркости дисплея разница может быть малозаметной.
Чтобы установить пороговое значение концентрации углекислого газа, нажмите на кнопку «Настройка». Значение концентрации и индикаторы уровня CO₂ на дисплее начнут мигать. Кнопками «Больше» и «Меньше» установите пороговое значение в диапазоне 800-2000 ppm. Затем нажмите на кнопку «Настройка» или подождите около 30 секунд, чтобы завершить настройки. Если концентрация CO₂ достигнет порогового значения, прозвучат звуковые сигналы. Таким образом устройство предупредит о необходимости проветрить помещение.
Чтобы отключить устройство, нажмите на кнопку «Вкл/ Выкл».

Советы

Устанавливайте датчик углекислого газа на ровную устойчивую поверхность на расстоянии 10 см от края. Вы можете повесить датчик на стену на шурупы из комплекта. Для этого на корпусе устройства предусмотрены отверстия для крепления на стену.
Располагайте устройство так, чтобы отверстия для забора и выхода воздуха не были заблокированы посторонними предметами. Своевременно очищайте отверстия от пыли, как описано в главе «Чистка и обслуживание». Загрязненные или заблокированные отверстия могут быть причиной неточности в показаниях прибора.
Не используйте устройство в пыльных, сильно загрязненных помещениях или в помещениях, где производятся ремонтные работы.
Раз в год выставляйте устройство на свежий воздух примерно на 1 час, чтобы датчик CO₂ автоматически откалибровался по минимальному уровню CO₂ в воздухе.
Погрешность в измерениях прибора составляет 100 ppm для концентрации углекислого газа, 2 °C для температуры и 8% для влажности. Погрешность в измерении влажности увеличивается при снижении влажности.
На показания прибора могут оказывать влияние ориентация и размер отверстии для забора и выхода воздуха и тип датчика, установленного в устройство. Различие в показаниях двух датчиков CO₂ не более чем в 150 ppm является нормальным.
В таблице ниже показано, как меняется самочувствие человека с повышением уровня CO₂.
Уровень CO₂ Самочувствие человека
400-600 ppm Оптимальная концентрация для хорошего самочувствия
600-1000 ppm Могут появляться жалобы на духоту; у людей, страдающих астмой, могут учащаться приступы
1000-2500 ppm Слабость, сонливость, вялость, снижение концентрации
>2500 ppm Головокружение, головные боли, снижение работоспособности
В замкнутом помещении основным источником углекислого газа является человек. В среднем человек вырабатывает примерно 400-500 ppm/час CO₂. Таким образом, за час концентрация CO₂ может увеличиться до критических значений при отсутствии вентиляции или при плохой вентиляции в помещении.
Следует отметить, что в квартирах концентрация углекислого газа обычно не снижается ниже 700 ppm. Эго обусловлено механизмами жизнедеятельности человека, малой площадью помещения и особенностями вентиляции. В этом случае уровень CO₂ считается приемлемым для человека вплоть до 1000 ppm. Если уровень углекислого газа в комнате превысит 1200-1600 ppm, находящиеся там люди начнут чувствовать духоту и работоспособность начнет снижаться. Чтобы уровень CO₂ не превышал критических значений, необходимо своевременно проветривать помещение. Для этого вы можете открыть окно или дверь в помещение, чтобы улучшить циркуляцию воздуха. Вы также можете воспользоваться режимом микропроветривания на ваших окнах, если погодные условия не позволяют оставлять окно открытым надолго.
Вы можете использовать датчик углекислого газа для наблюдения за режимом проветривания в квартире, офисах, школах. Например, при проведении совещания в маленьком помещении превышение пороговой концентрации CO₂ приведет к снижению работоспособности сотрудников, так что совещание станет неэффективным. Для повышения работоспособности рекомендуется периодически проветривать помещение, чтобы уровень углекислого газа опускался до оптимальных концентраций. Датчик CO₂ КТ-3346 покажет вам, когда необходимо проветрить помещение. Вы также можете установить прибор в классе школы для мониторинга состояния воздуха и выявления оптимального режима проветривания.
Датчик работает от аккумулятора, что позволит вам брать прибор с собой в поездки, командировки или в офис, чтобы вы всегда могли отслеживать оптимальные условия для жизни и работы.

Чистка и обслуживание

Очищайте дисплей влажными салфетками, предназначен-ными для ухода и очистки экранов. Протрите корпус устройства сначала влажной, затем сухой мягкой тканью. Своевременно очищайте отверстия для забора и выхода воздуха от пыли щеткой с мягким ворсом или мягкой тканью.

Уход и хранение

Уберите датчик CO₂ и шнур питания USB в пакет или коробку, чтобы избежать попадания пыли. Храните устройство в сухом и прохладном месте, недоступном для детей. Не храните устройство под прямыми солнечными лучами или в месте с высокой температурой.
Аккумулятор датчика литий-ионный, поэтому лучше хранить его наполовину заряженным во избежание чрезмерной потери емкости. Для этого полностью разрядите аккумулятор, а затем заряжайте его примерно 1-1,5 часа. Уровень заряженности при этом будет около половины.
При длительном хранении заряжайте датчик примерно раз в 3 месяца. В противном случае из-за саморазряда аккумулятор может разрядиться ниже минимально допустимого уровня.

Устранение неполадок

Устройство не включается, дисплей не горит
Возможная причина Решение
Аккумулятор разряжен Зарядите датчик в соответствии с главой «Зарядка аккумулятора»
Аккумулятор исчерпал свой ресурс Обратитесь в сервисный центр

Датчик не заряжается

Возможная причина Решение
Нет напряжения в сети Проверьте наличие напряжения в сети
Ноутбук или компьютер не включены Для зарядки датчика от USB-порта компьютера или ноутбука их необходимо включить
Пауэрбанк разряжен или не включен Зарядите или включите пауэрбанк
Поврежден шнур питания USB Используйте другой шнур питания USB, рассчитанный на ток 1 А
Шнур питания USB неплотно вставлен в разъем на корпусе датчика или в разъем источника питания Проверьте соединение шнура питания USB с разъемом на корпусе устройства и разъемом источника питания

Расширенные технические характеристики

• Питание: USB -5 В, 1 А
• Мощность: 4 Вт
• Аккумулятор: Li-Ion 3,7 В, 2 А*ч (7,4 Вт*ч)
• Класс защиты от поражения электрическим током: Ш
• Время зарядки: 2,5 ч
• Время работы от аккумулятора: 8 ч
• Диапазон измеряемых значений CO₂: 400-5000 ppm
• Диапазон измеряемых значении температуры: от —10 до 50 °C
• Диапазон измеряемых значений влажности: 0-99%
• Длина шнура питания USB: 2,9 м
• Размер устройства: 270 х 35 х 90 мм
• Размер упаковки: 323 х 105 х 37 мм
• Вес нетто: 0,33 кг
• Вес брутто: 0,53 кг

Требуется особая утилизация. Во избежание нанесения вреда окружающей среде необходимо отделить данный объект от обычных отходов и утилизировать его наиболее безопасным способом, например, сдать в специальные места по утилизации.
Месяц и год изготовления указаны на нижней стороне упаковочной коробки.
Производитель имеет право на внесение изменений в дизайн, комплектацию, а также в технические характеристики изделия в ходе совершенствования своей продукции без дополнительного уведомления об этих изменениях.

Условия гарантии

Механическое повреждение корпуса, аксессуаров или составных частей устройства не является гарантийным случаем.
Выход из строя датчика вследствие попадания жидкостей внутрь корпуса, на органы управления и в разъем для подключения шнура питания USB не является гарантийным случаем.
Ухудшение эффективности работы прибора вследствие засорения отверстий для забора и выхода воздуха не является гарантийным случаем. Очистка отверстий — это необходимая операция, которую следует проводить регулярно и самостоятельно, как это указано в главе «Чистка и обслуживание».

Меры предосторожности

Пожалуйста, внимательно прочтите инструкцию по эксплуатации. Обратите особое внимание на меры предосторожности. Всегда держите инструкцию под рукой.

• Устройство предназначено для использования в бытовых условиях и может применяться в квартирах, загородных домах, гостиничных номерах, офисах и других подобных местах для непромышленной и некоммерческой эксплуатации.
• Используйте устройство только по назначению и в соответствии с указаниями, изложенными в данном руководстве. Нецелевое использование устройства будет считаться нарушением условий надлежащей эксплуатации.
• Перед подключением устройства к источнику питания убедитесь, что параметры электропитания, указанные на нем, совпадают с параметрами используемого источника питания.
• Для предотвращения поражения электрическим током не погружайте устройство в воду и другие жидкости.
• Не тяните за шнур питания USB при отключении устройства от зарядки.
• Не используйте устройство, если шнур питания USB или другие части устройства повреждены.
• Во избежание поражения электрическим током не разбирайте устройство самостоятельно — для его ремонта обратитесь к квалифицированному специалисту. Помните, неправильная сборка устройства повышает опасность поражения электрическим током при эксплуатации.
• Детям, людям с ограниченными физическими, сенсорными или умственными способностями, а также лицам, не обладающим достаточными знаниями и опытом, разрешается пользоваться датчиком только под контролем лиц,

Датчик CO₂
КТ-3346 ответственных за их безопасность, или после инструктажа по эксплуатации устройства. Не позволяйте детям играть с прибором.

• Контролируйте работу прибора, когда рядом находятся дети или домашние животные.
• Не оставляйте работающий прибор без присмотра надолго. Выключите его, если не используете прибор длительное время или перед проведением обслуживания.
• Устанавливайте прибор только на устойчивую горизонтальную поверхность на расстоянии не менее 10 см от края.
• Не пытайтесь обойти блокировку включения устройства.
• Не допускайте падения прибора и не подвергайте его ударам.
• Храните устройство в недоступных детям местах.
• Используйте только предлагаемые производителем аксессуары или комплектующие. Использование иных дополнительных принадлежностей может привести к поломке устройства или получению травм.
• Избегайте попадания жидкостей, порошков и посторонних предметов внутрь корпуса устройства, в область разъема для подключения шнура питания USB и органы управления.
• При повреждении шнура питания USB его следует заменить специальным шнуром или комплектом, полученным у изготовителя или сервисной службы.
• Держите датчик вдали от источников тепла, а также от огня и искр.
• Обеспечьте необходимую вентиляцию при зарядке вокруг устройства.
• После зарядки отсоедините шнур питания USB сначала от источника питания, затем от устройства.

^4<itfort

once, Подскажите, пожалуйста, как оформить превью у публикации?

СуперВуман, оформите всё так же подробно и красиво, как once – и будет Вам превью.
А вот за рекламные ссылочки будет Вам совсем другое.

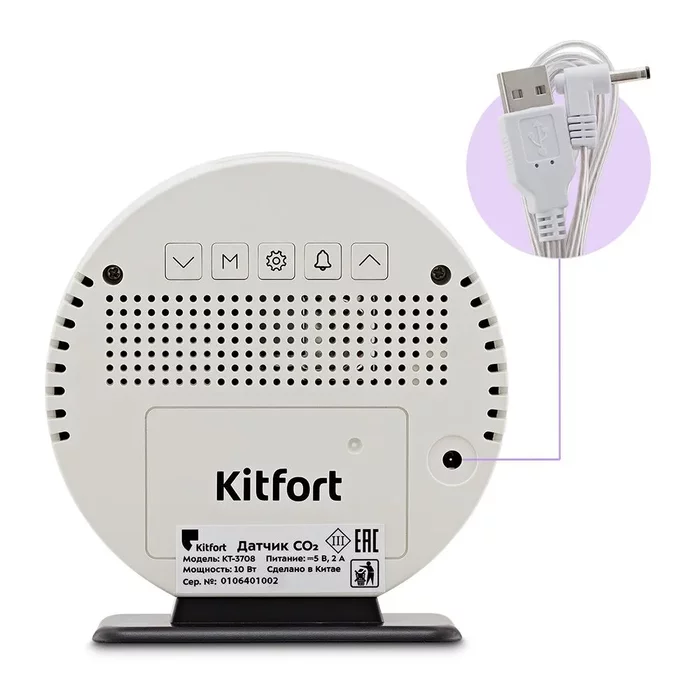

Датчик CO2 Kitfort КТ-3708

Технические характеристики: датчик CO2 Kitfort кт-3708

Питание	=5 В, 2 А
Мощность	10 Вт
Диапазон измеряемых значений СО2	400−5000 ppm
Диапазон измеряемых значений температуры	0−50 ℃
Диапазон измеряемых значений влажности	20−95%
Длина USВ-шнура	0,9 м
Размер устройства	100 х 40 х 107 мм
Размер упаковки	120 х 50 х 120 мм
Вес нетто	0,13 кг
Вес брутто	0,22 кг



На страже свежего воздуха!

 Да, вы правы. Датчики CO2 очень полезны для контроля качества воздуха в помещениях. Оптимальный уровень CO2 в помещении — около 400-1000 ppm. При превышении 1000 ppm начинается снижение концентрации внимания, а уровень выше 1400 ppm может вызывать головные боли и усталость. Современные датчики часто имеют цветовую индикацию и могут подключаться к смарт-системам для автоматического управления вентиляцией.





Лёгкое управление

 На задней панели устройства действительно удобно размещены все элементы управления. Это практичное решение, когда отдельные кнопки отвечают за настройки, включение/выключение звукового сигнала и регулировку значений. Такое расположение органов управления часто встречается в профессиональном оборудовании или в устройствах, где передняя панель должна оставаться чистой.





Звуковое оповещение

 Понятно, у вас есть датчик CO2 со следующими звуковыми функциями:

• Подает сигнал при превышении порогового значения CO2
• Кнопки устройства также издают звуковые сигналы при нажатии
• На дисплее постоянно отображается значок звуковых оповещений

Это стандартные функции для большинства современных датчиков CO2. Есть ли у вас вопросы по работе этого устройства или вам нужна помощь с какими-то настройками?





Дышите легко!

 Да, вы правильно указали влияние концентрации CO2 на человека. Естественный уровень CO2 в атмосфере сейчас около 420 ppm, а в помещениях без хорошей вентиляции этот показатель может быстро повышаться.

В плохо проветриваемых комнатах, особенно при большом скоплении людей (классы, офисы, конференц-залы), концентрация CO2 легко достигает 1000-1500 ppm. Это напрямую влияет на когнитивные функции и общее самочувствие.

Регулярное проветривание и современные системы вентиляции помогают поддерживать оптимальный уровень CO2 в помещениях.





Работает от USB

 Отлично! Устройство готово к использованию сразу после подключения через USB. Датчик КТ-3708 будет мониторить уровень CO2, помогая вам поддерживать качество воздуха в помещении. Вы уже начали им пользоваться?

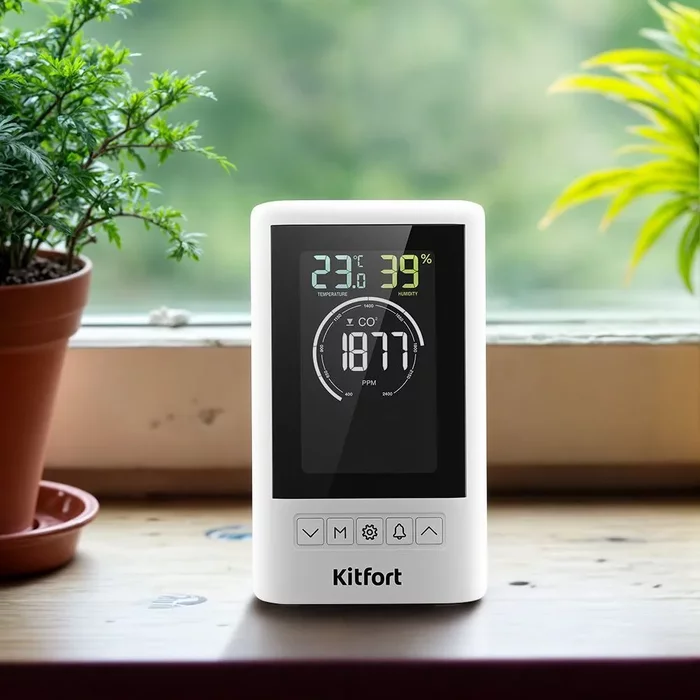

Ваш страж воздуха: руководство по использованию датчика CO2 Kitfort кт-3708

Знаете ли вы, чем дышите прямо сейчас? Часто невидимое глазу, качество воздуха в помещении напрямую влияет на наше самочувствие, концентрацию и здоровье. Представляем вашего нового союзника в борьбе за свежесть – датчик CO2 Kitfort КТ-3708. Этот умный прибор не просто измеряет; он становится вашим надежным консультантом, который вовремя подскажет, когда пора впустить свежий ветер перемен.

Датчик КТ-3708 – это больше, чем просто измерительный инструмент. Это ваш персональный монитор микроклимата, который постоянно следит за уровнем углекислого газа (CO2), температурой и влажностью в вашем личном пространстве. Он использует передовые технологии, чтобы точно определить концентрацию CO2 и подать сигнал, когда она превышает комфортные или безопасные пороги. Зачем? Потому что повышенный уровень CO2 – это верный признак «застоявшегося» воздуха, который может вызывать усталость, головную боль и снижение продуктивности. Ваш датчик знает, когда нужно проветрить, и готов сообщить об этом вам!

Что внутри коробки чудес?

Открыв упаковку с вашим новым стражем воздуха, вы обнаружите тщательно упакованные компоненты, готовые к службе:

• Сам Датчик CO2 Kitfort КТ-3708 — 1 шт.
• USB-шнур для питания — 1 шт.
• Подробное Руководство по эксплуатации (это то, что вы сейчас читаете, но в более вдохновляющем формате!) — 1 шт.
• (Опционально) Специальный магнит для крепления — 1 шт.*

• Опционально — это означает, что его наличие зависит от конкретной комплектации.

Знакомство с устройством

Ваш датчик – это компактное и интуитивно понятное устройство. Давайте рассмотрим его «лицо» и «органы управления».

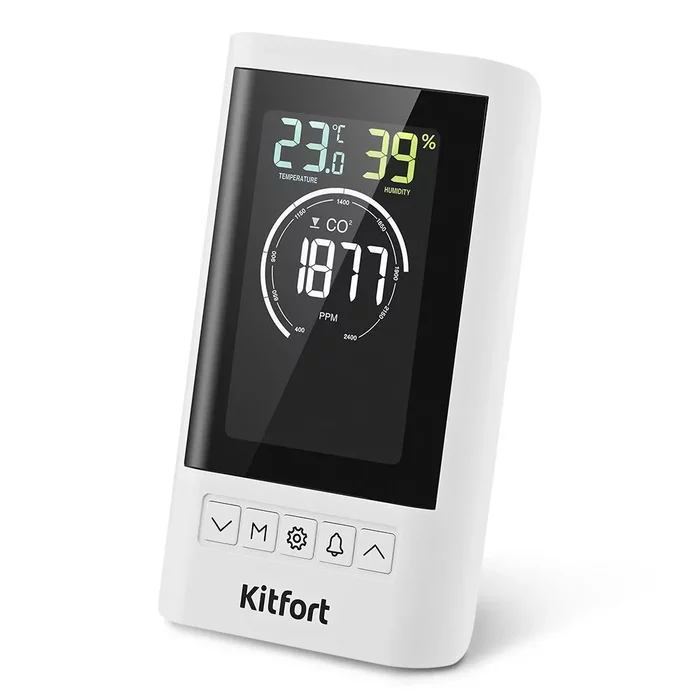

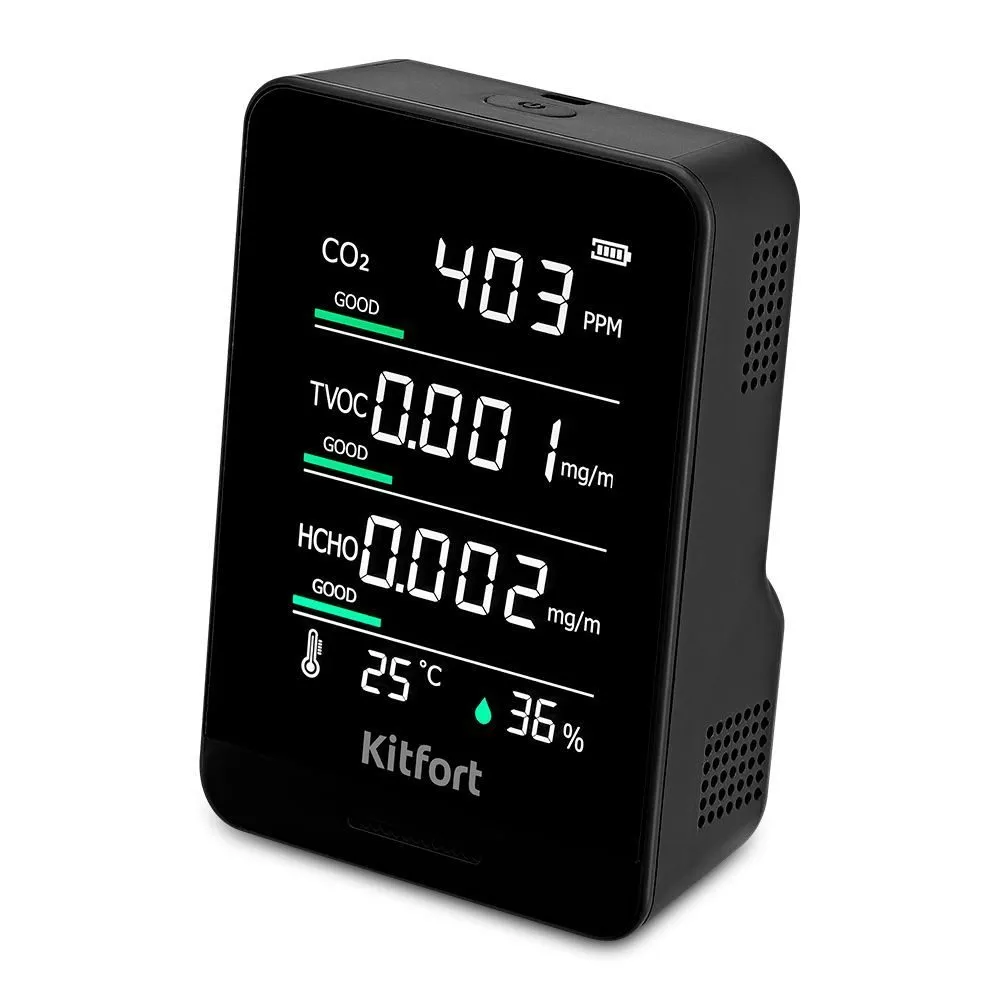

Лицевая панель (дисплей и индикаторы):

• Центральный Дисплей: Сердце прибора, отображающее текущие показания:

  • Концентрация CO2 (ppm): Главный показатель качества воздуха. Единицы – частиц на миллион.

  • Температура (°C/°F): Насколько тепло или прохладно в помещении.

  • Влажность (%): Уровень влажности воздуха.

• Индикатор Уровня CO2: Цветной световой сигнал, быстро показывающий, насколько «здоров» воздух сейчас. Он меняет цвет в зависимости от концентрации CO2, служа своеобразным «светофором» для проветривания.

• Индикатор «Звуковое Оповещение»: Показывает, включен ли звуковой сигнал, предупреждающий о высоком уровне CO2.

• Индикатор «Ниже Допустимого Значения»: Загорается, если какой-либо из порогов (CO2, температура, влажность), установленных вами, оказался НИЖЕ заданного минимума.

• Индикатор «Выше Допустимого Значения»: Загорается, если какой-либо из порогов превысил заданный максимум.

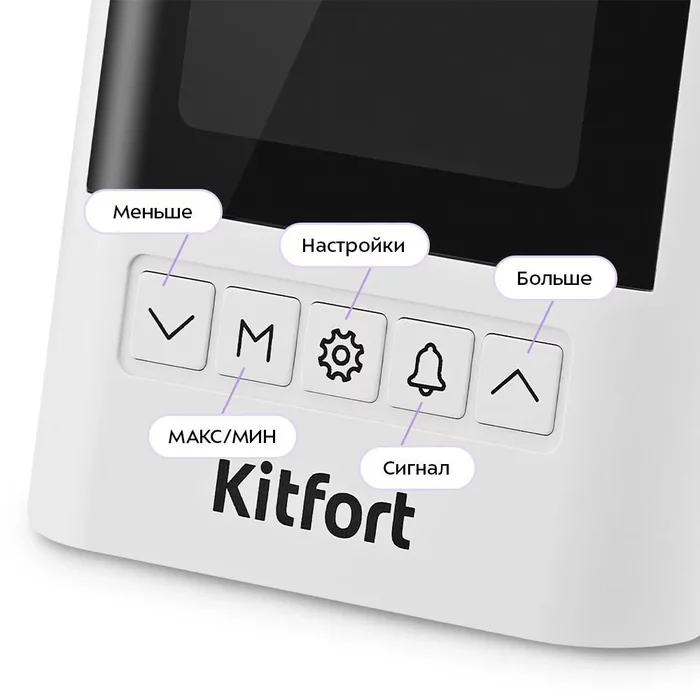

Задняя панель (кнопки и разъемы):

• Кнопка «Яркость»: Позволяет настроить удобный уровень подсветки дисплея.

• Кнопка «Настройка»: Дверь к индивидуальным параметрам вашего датчика. Используется для входа в режим установки пороговых значений CO2, температуры и влажности, а также для калибровки CO2.

• Кнопка «Сигнал»: Управляет звуковым оповещением. Позволяет включить или отключить его.

• Кнопки «Больше» / «Меньше»: Ваша навигационная пара! Используются для перемещения между пунктами меню настроек и для изменения значений параметров.

• Кнопка «МАКС/МИН»: Открывает завесу времени, показывая максимальные и минимальные значения CO2, температуры и влажности за разные периоды.

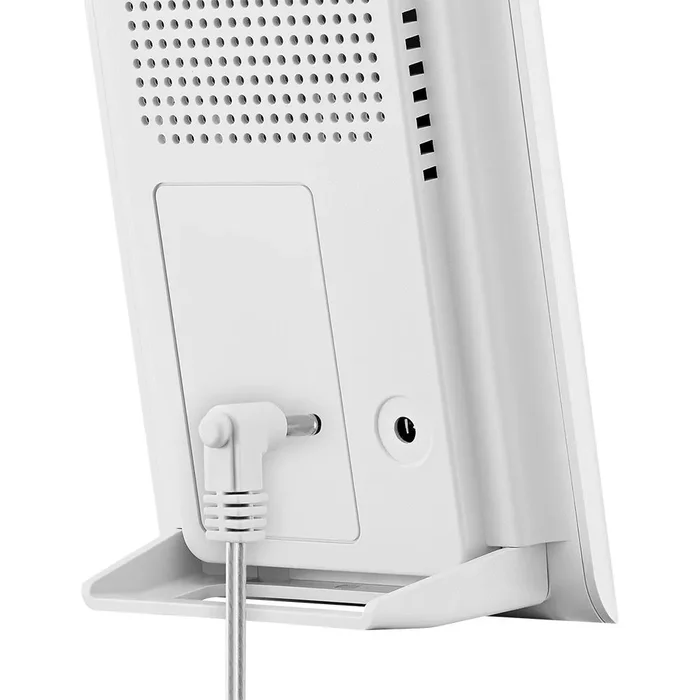

• Разъем для Подключения USB-шнура: Точка питания вашего устройства.

• Решетки для Забора и Выхода Воздуха: Места, через которые воздух попадает внутрь прибора для анализа и выходит обратно. Важно держать их чистыми!


Подготовка к работе: ваш первый шаг к свежему воздуху

Прежде чем датчик станет вашим надежным спутником, нужно его немного подготовить.

• Аккуратно распакуйте датчик и все его комплектующие. Удалите все упаковочные материалы.
• Выберите подходящее место. Датчик лучше всего располагать на устойчивой поверхности на высоте около 1-1.5 метра от пола. Важно: Не ставьте его близко к окнам или дверям (особенно сразу после их открытия), обогревателям, вентиляторам или рядом с людьми, чтобы избежать искажений показаний.

• Подключите USB-шнур к разъему на задней панели датчика, а другой конец — к источнику питания (адаптер 5 В, 2 А, не всегда входит в комплект, можно использовать адаптер от смартфона). Прибор включится автоматически.
• Дисплей оживет, показывая текущие показания. При первом включении или после длительного перерыва в работе рекомендуется провести калибровку CO2. Это как «настройка» прибора на окружающую среду.
• Калибровка CO2 (CAL): Перенесите датчик на открытый воздух (например, на балкон или к открытому окну на несколько минут), где концентрация CO2 считается близкой к эталонной (около 400 ppm). Убедитесь, что воздух свежий и нет сильного ветра. Нажмите и удерживайте кнопку «Настройка» около 3-5 секунд, пока на дисплее не появится надпись "CAL". Калибровка займет около 10-15 минут. В течение этого времени прибор «запоминает» базовый уровень CO2. По завершении надпись "CAL" исчезнет. Теперь ваш датчик готов к точным измерениям в помещении!

• Если хотите, настройте яркость дисплея, нажимая кнопку «Яркость».
• Вы можете изменить единицы измерения температуры (°C или °F), нажимая кнопку «Меньше».

Настройка пороговых значений:

Датчик может оповещать вас, когда температура, влажность или CO2 выходят за установленные вами пределы. Чтобы настроить эти пороги:

• Нажмите и удерживайте кнопку «Настройка» около 2 секунд. Вы войдете в режим настройки.
• Кнопками «Больше» / «Меньше» перемещайтесь между параметрами настройки (Максимальное/Минимальное значение CO2, Максимальная/Минимальная Температура, Максимальная/Минимальная Влажность).
• Выбрав нужный параметр (например, Макс. CO2), нажмите «Настройка» еще раз, чтобы изменить его значение. Кнопками «Больше» / «Меньше» установите желаемое значение.
• Снова нажмите «Настройка», чтобы сохранить значение и перейти к следующему параметру, или кнопку «Сигнал», чтобы выйти из режима настройки.
• Чтобы быстро выйти из всех настроек, нажмите и удерживайте кнопку «Настройка» около 10 секунд.

Индикаторы «Выше Допустимого» или «Ниже Допустимого» загорятся, когда соответствующее значение выйдет за установленные пределы.

Управление звуковым оповещением:

По умолчанию звуковой сигнал активирован. Он срабатывает, когда концентрация CO2 достигает или превышает максимальное установленное значение.

• Чтобы отключить или включить звуковое оповещение, нажмите кнопку «Сигнал». Индикатор «Звуковое Оповещение» покажет текущее состояние.

Просмотр истории (макс/мин):

Ваш датчик помнит историю! Он сохраняет максимальные и минимальные значения CO2, температуры и влажности за разные интервалы:

• Последние 24 часа
• Последние 8 часов
• Последние 3 часа
• Текущие значения

• Чтобы посмотреть историю, нажмите и удерживайте кнопку «МАКС/МИН» около 3 секунд. Каждое следующее короткое нажатие этой кнопки будет переключать отображаемый интервал.

Как работает ваш страж воздуха?

Секрет точности вашего датчика CO2 Kitfort КТ-3708 кроется в использовании недисперсионного инфракрасного (NDIR) метода измерения. Специальная камера внутри прибора «просвечивает» проходящий воздух инфракрасными лучами. Молекулы углекислого газа поглощают часть этих лучей. Чем выше концентрация CO2, тем больше излучения поглощается. Датчик измеряет интенсивность прошедшего света и на основе этого рассчитывает точную концентрацию CO2 в воздухе. Это надежный и точный метод, признанный в системах мониторинга качества воздуха.

Чистота – залог точности!

Чтобы ваш датчик всегда показывал верные данные и радовал вас долгой службой, ему нужен минимальный уход.

• Очистка Дисплея и Корпуса: Протирайте дисплей и пластиковый корпус сухой мягкой салфеткой. Если есть небольшие загрязнения, можно использовать слегка влажную салфетку, но избегайте попадания влаги внутрь. Никогда не используйте агрессивные чистящие средства, растворители или абразивные материалы.

• Очистка Вентиляционных Решеток: Решетки для забора и выхода воздуха могут со временем засоряться пылью. Аккуратно очищайте их с помощью мягкой щетки или пылесоса с насадкой-щеткой. Чистые решетки обеспечивают правильный приток воздуха к сенсорам.

• Важно: Не пытайтесь разбирать корпус прибора для очистки внутренних компонентов. Это может повредить устройство и аннулировать гарантию.


Хранение и уход

Если вы планируете не использовать датчик какое-то время:

• Отключите его от питания.
• Аккуратно очистите от пыли.
• Храните прибор в сухом прохладном месте, защищенном от прямых солнечных лучей и экстремальных температур.
• Желательно использовать оригинальную упаковку для дополнительной защиты.

Когда что-то пошло не так: устранение неполадок

Даже самые надежные приборы иногда могут «задуматься». Вот список типичных ситуаций и способы их решения:

Устройство не включается, дисплей не горит:

• Возможная причина: Нет напряжения в сети или поврежден USB-шнур/источник питания.

• Решение: Проверьте, надежно ли подключен USB-шнур к датчику и источнику питания. Убедитесь, что источник питания (розетка, USB-порт) работает. Попробуйте использовать другой USB-шнур или другой источник питания.


На дисплее показаны странные показания (LO, HI):

• Возможная причина: Слишком низкая (LO) или слишком высокая (HI) температура/влажность/CO2 для нормальной работы или измерения.

• Решение: Переместите датчик в помещение с нормальным диапазоном температуры (выше 0°C для LO Температуры, ниже 50°C для HI Температуры). Для CO2, если показывает Err или очень высокие значения (например, ]5000 ppm), это может быть ошибкой сенсора или неисправностью – возможно, потребуется калибровка или обращение в сервис.


Неточная индикация CO2 или Err на дисплее:

• Возможная причина: Требуется калибровка CO2 или неисправность сенсора.

• Решение: Проведите калибровку CO2 на свежем воздухе, как описано в разделе «Подготовка к Работе». Если после калибровки показания остаются неточными или продолжает отображаться Err, возможно, прибор требует проверки в сервисном центре.


Если проблема сохраняется после выполнения предложенных действий, пожалуйста, обратитесь в авторизованный сервисный центр.

Золотые правила безопасности

Чтобы использование датчика было максимально безопасным и долгим, пожалуйста, соблюдайте следующие простые правила:

• Перед началом использования внимательно прочтите это руководство.
• Используйте прибор только по прямому назначению и в обычных бытовых условиях.
• Убедитесь, что параметры используемого источника питания соответствуют требованиям прибора (5В, 2А).
• Не погружайте датчик в воду и не допускайте попадания жидкости внутрь корпуса.
• Не используйте поврежденный USB-шнур или источник питания.
• Не пытайтесь самостоятельно ремонтировать или разбирать прибор. Все работы должны проводить квалифицированные специалисты.
• Держите прибор подальше от источников тепла, открытого огня и искр.
• Следите, чтобы дети и животные не играли с датчиком.
• Размещайте прибор на устойчивой горизонтальной поверхности, исключающей падение.
• Не устанавливайте датчик вблизи легковоспламеняющихся или взрывоопасных веществ.
• Регулярно очищайте прибор от пыли согласно рекомендациям.
• При повреждении USB-шнура используйте только шнур из комплекта или рекомендованный производителем.
• Не допускайте попадания посторонних предметов внутрь корпуса или в вентиляционные решетки.

Соблюдение этих несложных правил поможет вашему стражу воздуха служить вам долго и верно, обеспечивая свежесть и комфорт в вашем доме!

Наслаждайтесь каждым вдохом чистого воздуха с вашим новым датчиком CO2 Kitfort КТ-3708!

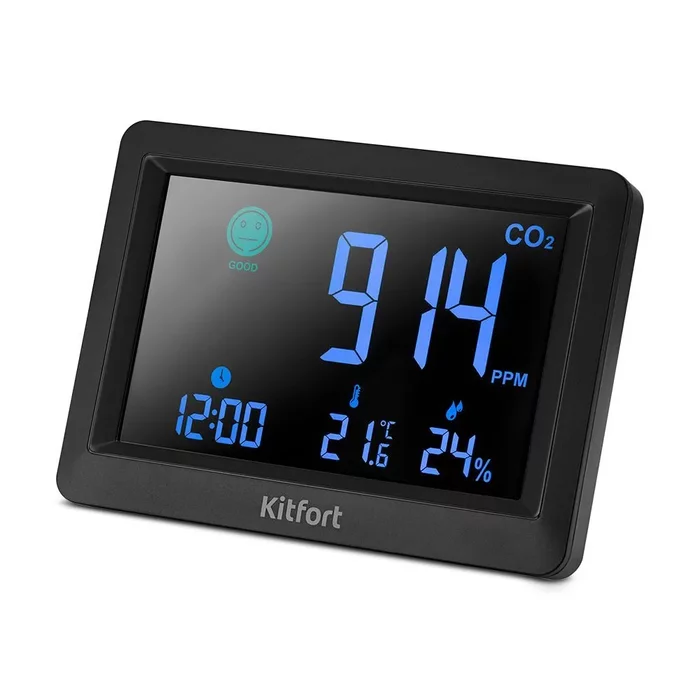

Датчик СО2 Kitfort КТ-3731

Технические характеристики: датчик со2 Kitfort кт-3731

Мощность	0,5 Вт
Диапазон измерения концентрации СО2	400 – 5000 ppm
Диапазон измерения температуры	от -9,9 до 50 °C
Диапазон измерения влажности	1 – 99%
Длина USB-шнура	1,5 м

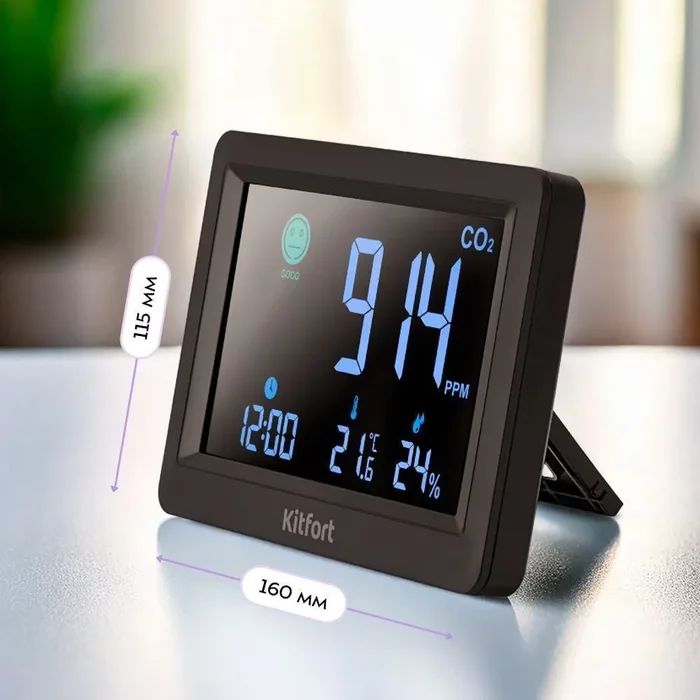

Размер устройства	160 х 25 х 115 мм
Размер упаковки	170 х 45 х 145 мм
Вес нетто	0,22 кг
Вес брутто	0,34 кг



Знаю, когда нужно проветрить!

 Контролировать содержание диоксида углерода внутри зданий помогает специальный прибор. Это устройство не только определяет уровень CO2, но и информирует о точном времени, температурных значениях и степени влажности. Повышенная концентрация этого газа вызывает чувство спертости воздуха и способна ухудшить общее самочувствие присутствующих.





4 прибора в 1

 Экран устройства предоставляет информацию о текущем времени, а также фиксирует достигнутые пиковые и минимальные уровни температуры, влажности и содержания углекислого газа. Единицы измерения температуры можно выбрать – Цельсии или Фаренгейты. Прибор оснащен функцией будильника, который можно временно отключить на 5 минут.





Простое управление

 Контроль функций прибора возложен на кнопочный интерфейс. Клавиша «Внимание» служит для управления сигналом о небезопасной концентрации углекислого газа. С помощью кнопки «История» можно получить доступ к данным о температуре, влажности и CO2 за минувшие сутки.





Работа от батареек и шнура питания

 Для работы прибора предусмотрено два варианта питания: подключение через USB-кабель или использование двух пальчиковых батареек стандарта АА, которые нужно купить дополнительно. В режиме питания от USB устройство выполняет свою главную задачу — измеряет уровень CO2 в воздухе. При работе от батареек гаджет функционирует как часы, отображая также показатели температуры и влажности окружающей среды.





Компактный корпус

 Выберите наиболее подходящий способ установки этого гаджета. Конструкция предусматривает возможность как настенного монтажа через специальные пазы на тыльной стороне, так и размещения на столешнице при помощи встроенной откидной опоры.

Ваш невидимый помощник: датчик CO2 Kitfort кт-3731

Привет! Рады, что вы выбрали Kitfort КТ-3731 – вашего надежного стража свежести. Времена, когда качество воздуха в помещении оставалось загадкой, прошли. Теперь у вас есть инструмент, который даст точное представление о том, чем вы дышите, и поможет вовремя принять меры. Позвольте представить его и научить использовать на все сто!

Дышите легко: что измеряет ваш датчик?

Kitfort КТ-3731 – это больше, чем просто гаджет. Это ваш личный барометр микроклимата. Он следит за тремя ключевыми параметрами, влияющими на ваше самочувствие, работоспособность и здоровье:

• Уровень углекислого газа (CO2) в воздухе – главный показатель «затхлости» и необходимости проветривания. Высокие концентрации CO2 могут вызывать головную боль, усталость, снижение концентрации и общее недомогание.

• Температура – основа комфорта.

• Влажность – важный фактор для здоровья дыхательных путей, кожи и общего ощущения уюта в помещении.


С помощью КТ-3731 вы всегда будете знать, когда пора открыть окно и вдохнуть полной грудью! Точное измерение CO2 достигается благодаря современному инфракрасному (NDIR) датчику, который постоянно анализирует проходящий через прибор воздух.

Понимание уровней CO2: когда нужна свежесть?

Ваш датчик не просто показывает цифры – он интерпретирует их для вас с помощью цветового индикатора и текстовых подсказок, помогая быстро оценить ситуацию:

• 400-600 ppm (Темно-зеленый / GREAT): Воздух чист и свеж. Оптимальные условия для жизни и работы. Чувствуете себя бодро и ясно мыслите.

• 601-1000 ppm (Светло-зеленый / GOOD): Уровень CO2 немного повышен. Качество воздуха хорошее, но возможно, пора подумать о кратковременном проветривании, особенно если в помещении много людей.

• 1001-1500 ppm (Желтый / MEDIUM): Заметное повышение CO2. Воздух становится «тяжелым», может ощущаться духота. Внимание рассеивается, появляется усталость. Проветривание настоятельно рекомендуется!

• 1501-2500 ppm (Красный / POOR): Высокий уровень CO2. Сосредоточиться сложно, усталость нарастает, возможно появление сонливости или головной боли. Срочно проветрите помещение!

• ]2500 ppm (Мигающий красный / ALARM): Очень высокий, потенциально опасный уровень. Серьезное ухудшение самочувствия, возможны сильные головные боли и головокружение. Немедленно покиньте помещение или обеспечьте интенсивное сквозное проветривание!


По умолчанию, датчик также подаст звуковой сигнал и активирует индикатор «Внимание», когда уровень CO2 превысит установленный порог (изначально 1000 ppm). Этот порог можно изменить.

Ваш комплект свежести

В коробке вы найдете все необходимое, чтобы начать заботиться о качестве воздуха прямо сейчас:

• Сам Датчик CO2 Kitfort КТ-3731 (включая крышку батарейного отсека).

• Кабель USB-C для основного питания.

• Руководство пользователя (ваш компас в мире чистого воздуха).

• Специальный магнит для крепления (иногда входит в комплект – приятный бонус для легкого размещения).


Анатомия вашего датчика

Давайте познакомимся с вашим новым помощником поближе. Он продуман для вашего удобства:

• Яркий Цифровой Дисплей: Сердце вашего датчика. Здесь отображается вся важная информация: текущее время, температура (в градусах Цельсия или Фаренгейта), влажность (в процентах), актуальный уровень CO2 (в ppm). Также вы увидите значки, указывающие на состояние устройства:

• Индикатор уровня CO2 (меняет цвет и текст: GREAT, GOOD, MEDIUM, POOR).
• Индикатор «Проветривание» (подскажет, когда пора открыть окно).
• Индикатор «Внимание» (загорается при высоком CO2 или срабатывании будильника).
• Значок будильника и индикатор отложенного сигнала.
• Индикатор низкого заряда батареи.

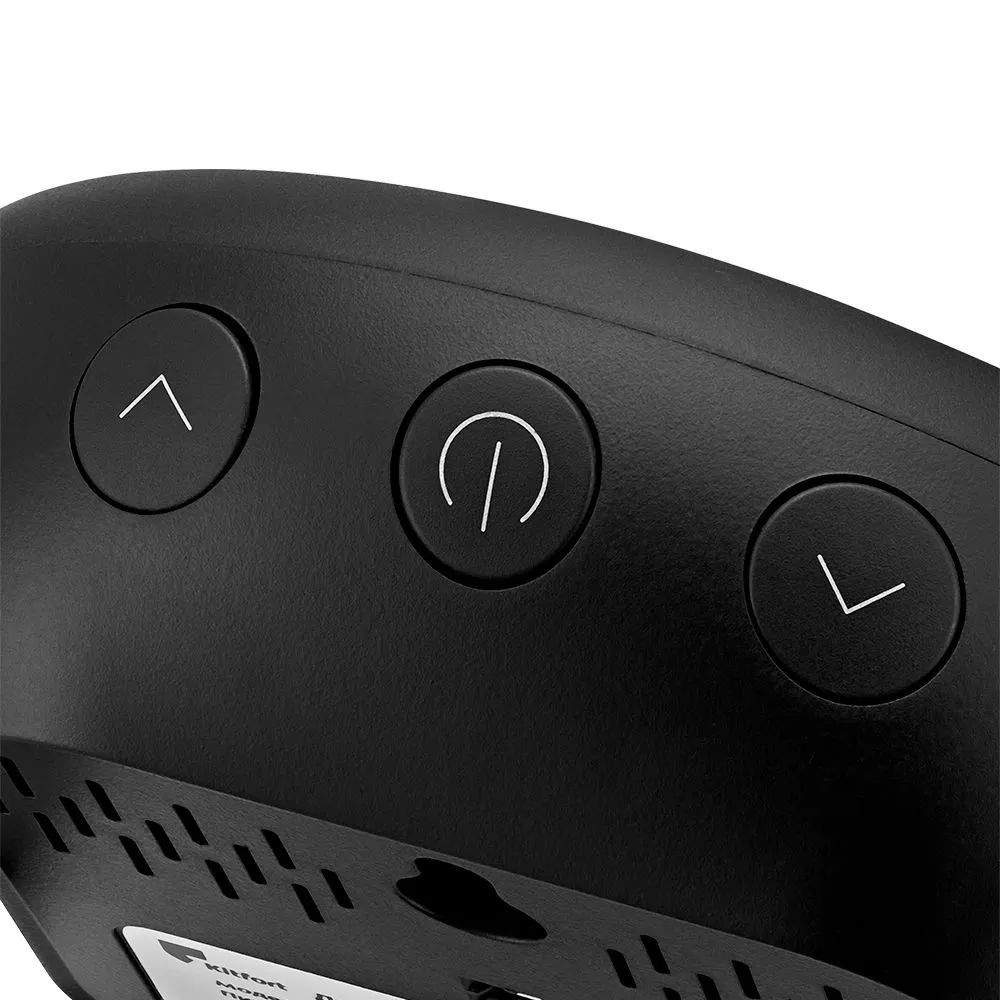

• Кнопки Управления (расположены сверху для легкого доступа):

• Отложить/Подсветка (SNOOZE/LIGHT): Краткое нажатие включает подсветку дисплея на 10 секунд. Во время звонка будильника – активирует режим «дремать». В режиме настройки – выход из меню.

• Меньше (MINUS / ▼): Уменьшает значение при настройке. В режиме отображения – переключает единицы измерения температуры (°C/°F).

• Больше (PLUS / ▲): Увеличивает значение при настройке. Удерживайте 3 секунды для запуска калибровки CO2.

• Настройка (SETUP): Вход в режим настройки времени, будильника и порога сигнала CO2.

• Будильник (ALARM): Включает/выключает будильник. В режиме настройки позволяет выбрать параметры будильника.

• История (HISTORY): Краткое нажатие показывает максимальные и минимальные значения за последние 24 часа. Удерживайте 3 секунды для сброса истории. В режиме настройки позволяет выбрать параметры времени.

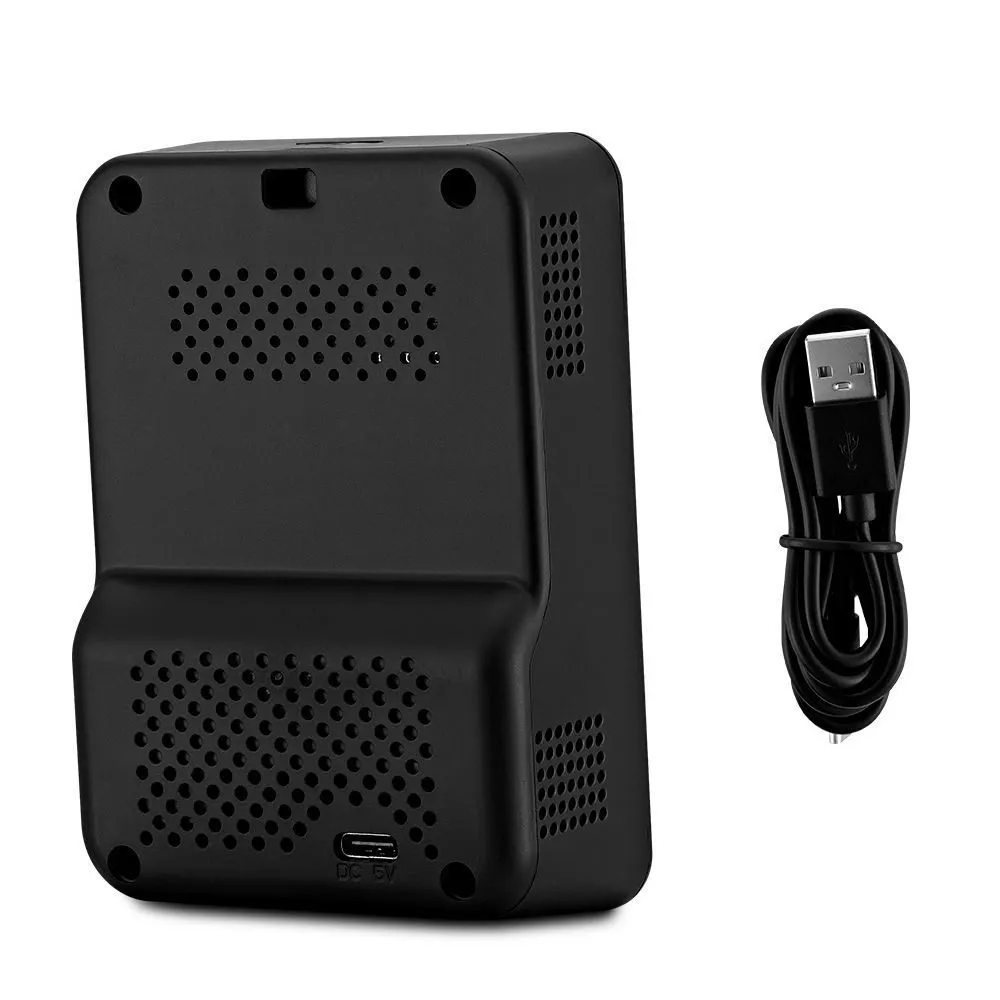

• Задняя Панель: Здесь находятся функциональные элементы.

• Вентиляционные отверстия: Через них воздух попадает к датчику. Важно держать их чистыми!

• Отверстия для настенного крепления: Позволяют разместить датчик на стене.

• Разъем USB-C: Сюда подключается кабель питания. Питание от USB необходимо для работы датчика CO2.

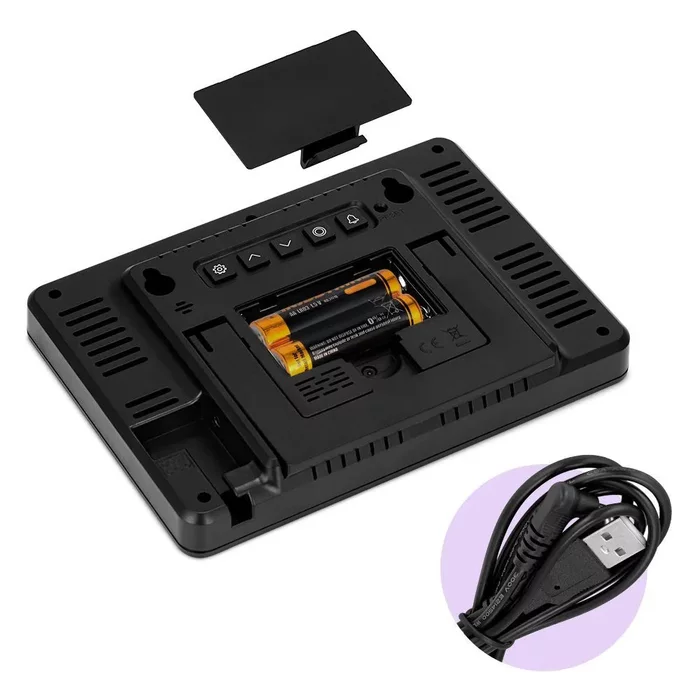

• Отсек для батарей: Для установки резервных батареек (питают только время, температуру и влажность).

• Складная ножка: Выдвигается для удобного размещения датчика на горизонтальной поверхности.


Первые шаги: подготовка к работе

• Осторожно извлеките датчик и все аксессуары из упаковки. Снимите защитную пленку с дисплея, если она есть.
• При необходимости аккуратно протрите корпус сухой мягкой тканью.
• Выберите способ питания:

• Основной (рекомендуется для полноценной работы): Подключите кабель USB-C к разъему на задней панели датчика и к источнику питания 5В (USB-адаптер, порт компьютера, power bank). Только при питании от USB датчик измеряет и отображает уровень CO2, а также все остальные параметры.

• Резервный: Установите 2 щелочные батарейки типа AA 1.5В в отсек на задней панели, соблюдая полярность (+/-). При питании только от батареек на дисплее будут отображаться только время, температура и влажность (для экономии энергии). Измерение и индикация CO2 в этом режиме недоступны.

• После подключения питания дисплей активируется.
• Разместите датчик на ровной устойчивой поверхности (выдвинув ножку) или закрепите на стене. Выберите место, где нет сквозняков, прямого солнечного света, источников тепла или высокой влажности – это поможет получить наиболее точные показания. Не ставьте его прямо у открытого окна или двери во время измерения.
• Важный этап – Калибровка! Чтобы ваш датчик CO2 был максимально точен, перед первым использованием (и периодически в дальнейшем) необходимо провести калибровку. Калибровка возможна только при питании от USB.

• Проводите калибровку в условиях свежего воздуха, где концентрация CO2 близка к природному уровню (около 400 ppm). Идеально – на улице или в хорошо проветренном помещении после длительного проветривания.

• Чтобы начать калибровку, удерживайте кнопку «Больше» (PLUS / ▲) в течение 3 секунд. На дисплее появится индикация процесса калибровки.

• Процесс калибровки занимает около 20 минут. В это время датчик адаптируется к окружающему воздуху как к эталону. Пожалуйста, не перемещайте датчик и избегайте нахождения рядом с ним (ваше дыхание может исказить результат).

• По завершении калибровки датчик автоматически вернется в обычный режим работы.

Управление вашим стражем свежести

Ваш датчик интуитивно понятен. Вот как настроить его под ваши нужды:

Настройка времени

• Нажмите кнопку «Настройка» (SETUP). На дисплее начнет мигать индикатор формата времени (12H или 24H).

• Кнопками «Больше» (▲) или «Меньше» (▼) выберите нужный формат времени.

• Нажмите кнопку «История» (HISTORY), чтобы перейти к настройке часов. Значение часов замигает.

• Кнопками «Больше» (▲) или «Меньше» (▼) установите текущий час.

• Нажмите кнопку «История» (HISTORY) еще раз, чтобы перейти к настройке минут. Значение минут замигает.

• Кнопками «Больше» (▲) или «Меньше» (▼) установите текущие минуты.

• Нажмите «Отложить/Подсветка» (SNOOZE/LIGHT) для выхода из режима настройки времени, или датчик выйдет автоматически через 30 секунд бездействия.


Настройка будильника

• Нажмите кнопку «Настройка» (SETUP) (если уже в режиме настройки времени, просто перейдите дальше).

• Нажмите кнопку «Настройка» (SETUP) снова, чтобы перейти к настройке будильника. Индикатор будильника замигает.

• Кнопкой «Будильник» (ALARM) выберите: включить будильник (ON) или выключить (OFF).

• Нажмите кнопку «Будильник» (ALARM) снова, чтобы перейти к настройке часов будильника. Значение часов замигает.

• Кнопками «Больше» (▲) или «Меньше» (▼) установите нужный час.

• Нажмите кнопку «Будильник» (ALARM) еще раз, чтобы перейти к настройке минут будильника. Значение минут замигает.

• Кнопками «Больше» (▲) или «Меньше» (▼) установите нужные минуты.

• Нажмите «Отложить/Подсветка» (SNOOZE/LIGHT) для выхода из режима настройки будильника, или датчик выйдет автоматически через 30 секунд.

• Если будильник включен, на дисплее будет гореть значок будильника.
• При срабатывании будильника прозвучит сигнал и замигает индикатор «Внимание». Нажатие любой кнопки, кроме «Отложить/Подсветка» и «Настройка», выключит будильник до следующего дня. Нажатие «Отложить/Подсветка» включит режим отложенного сигнала («дремать») – будильник сработает снова через 5 минут. Длительность сигнала будильника – 1 минута.


Регулировка порога срабатывания сигнала CO2

• Нажмите кнопку «Настройка» (SETUP) трижды (после времени и будильника), чтобы перейти к настройке порога CO2. На дисплее замигает текущее значение в ppm (по умолчанию 1000 ppm).

• Кнопками «Больше» (▲) или «Меньше» (▼) установите желаемый уровень CO2, при превышении которого датчик подаст звуковой сигнал и включит индикатор «Внимание». Диапазон настройки: от 1000 до 5000 ppm.

• Нажмите «Отложить/Подсветка» (SNOOZE/LIGHT) для выхода из режима настройки, или датчик выйдет автоматически через 30 секунд.


Переключение единиц измерения температуры

Хотите видеть температуру в градусах Фаренгейта вместо Цельсия? Легко!

• В обычном режиме отображения удерживайте кнопку «Меньше» (MINUS / ▼) в течение 3 секунд. Единицы измерения изменятся с °C на °F или наоборот.


Просмотр истории максимальных и минимальных значений

Интересно, какими были пиковые значения температуры, влажности или CO2 за прошедший день?

• Нажмите кнопку «История» (HISTORY). На дисплее поочередно будут отображаться максимальные (MAX) и минимальные (MIN) значения температуры, влажности и концентрации CO2 за последние 24 часа.

• Чтобы сбросить эти значения и начать новый отсчет, удерживайте кнопку «История» (HISTORY) в течение 3 секунд.


Уход за вашим датчиком

Чтобы ваш страж свежести служил долго и точно, следуйте простым правилам ухода:

• Протирайте корпус сухой или слегка влажной мягкой тканью.

• Не используйте абразивные чистящие средства, растворители, спирт или любые химикаты.

• Избегайте попадания жидкости внутрь устройства, особенно в вентиляционные отверстия и порты.

• Регулярно очищайте вентиляционные решетки на корпусе от пыли, шерсти и мелкого мусора. Используйте мягкую щетку или пылесос на минимальной мощности. Засорение решеток может серьезно повлиять на точность показаний CO2, так как воздуху будет сложно свободно циркулировать через датчик.


Хранение

Если вы планируете не использовать датчик какое-то время, подготовьте его к «отдыху»:

• Отключите его от основного источника питания (отсоедините USB-кабель).
• Если использовались батарейки – обязательно извлеките их из отсека, чтобы избежать протечки и повреждения устройства.

• Убедитесь, что датчик чист и сух.
• Храните его в сухом, прохладном месте, защищенном от прямых солнечных лучей и высокой температуры.

• Убедитесь, что место хранения недоступно для детей.


Если что-то пошло не так: устранение неполадок

Даже самые надежные устройства иногда нуждаются во внимании. Вот решения некоторых распространенных ситуаций:

Дисплей не включается или не отображает все данные

• Проверьте питание: Убедитесь, что USB-кабель надежно подключен как к датчику, так и к рабочему источнику питания. Попробуйте использовать другой USB-порт или адаптер. Помните: измерение CO2 работает только при питании от USB!

• Если используете батарейки: Проверьте, что батарейки типа AA 1.5В правильно установлены, соблюдая полярность. Возможно, батарейки разряжены – замените их на новые. Учтите, что от батареек отображаются только время, температура и влажность.


На дисплее отображаются ошибки "LL.L" или "HH.H"

• Эти символы указывают, что измеренная температура или влажность находится за пределами рабочего диапазона датчика (слишком низкое "LL.L" или слишком высокое "HH.H" значение). Переместите устройство в помещение с нормальными комнатными условиями.

Неточные показания CO2 или проблемы с калибровкой

• Калибровка: Убедитесь, что вы проводите калибровку в условиях свежего воздуха (желательно на улице или после длительного проветривания). Калибровка должна выполняться при питании от USB и занимать около 20 минут. В это время устройство должно находиться неподвижно, и рядом не должно быть людей, чье дыхание может повлиять на результат.

• Загрязнение вентиляции: Проверьте и при необходимости аккуратно очистите вентиляционные решетки на корпусе. Скопление пыли может препятствовать циркуляции воздуха и искажать показания.

• Место размещения: Убедитесь, что датчик не находится под прямыми солнечными лучами, рядом с обогревателями, кондиционерами или в местах сильных сквозняков – это также может влиять на точность.


Если предложенные решения не помогли или у вас возникла другая, не описанная здесь проблема, не отчаивайтесь! Наша служба поддержки всегда готова помочь.
Телефон горячей линии Kitfort: 8-800-775-56-87 (звонок бесплатный по России, работает пн-пт с 9:30 до 17:30 по Московскому времени).
Электронная почта: info@kitfort.ru
При обращении, пожалуйста, максимально подробно опишите проблему. Если возможно, приложите фотографии или короткое видео. Не забудьте указать серийный номер вашего устройства – он находится на наклейке на корпусе.

Правила безопасности и рекомендации

Использование бытовой техники требует соблюдения определенных правил. Для вашей безопасности и долгой службы вашего датчика, пожалуйста, прочтите и следуйте этим рекомендациям:

• Используйте устройство только в бытовых условиях и строго по его прямому назначению (измерение CO2, температуры, влажности, отображение времени, будильник). Оно не подходит для промышленного или коммерческого использования.

• Всегда используйте батарейки типа AA 1.5В и правильно соблюдайте полярность при установке. Не используйте перезаряжаемые батарейки (аккумуляторы) с напряжением 1.2В – они могут не обеспечить достаточное питание.

• Берегите устройство от воды, высокой влажности, попадания жидкостей или посторонних предметов внутрь. Это может вызвать поражение электрическим током или повреждение.

• Не подвергайте датчик воздействию экстремально высоких или низких температур, а также прямых солнечных лучей.

• Никогда не пытайтесь разобрать, модифицировать или отремонтировать датчик самостоятельно. В случае неисправности обратитесь в авторизованный сервисный центр. Несанкционированное вмешательство лишает права на гарантию.

• Держите устройство подальше от детей и домашних животных. Не позволяйте им играть с ним.

• Размещайте датчик на устойчивой, ровной поверхности. Если крепите на стене, убедитесь в надежности крепления. Избегайте размещения на краю стола, откуда он может упасть.

• Не закрывайте и не блокируйте вентиляционные отверстия на корпусе. Это критически важно для корректной работы датчика CO2.

• Извлекайте батарейки при длительном хранении устройства или перед его чисткой.

• Используйте только оригинальный USB-кабель из комплекта или рекомендованные производителем аксессуары/зарядные устройства с подходящими параметрами. Замените USB-кабель, если он поврежден.

• Помните, что калибровка датчика CO2 – ключевая процедура для обеспечения точности. Проводите ее в свежем воздухе, следуя инструкции.

• Утилизируйте устройство, батарейки и упаковочные материалы в соответствии с местными правилами утилизации электронных отходов, батарей и упаковочных материалов.


Гарантийное обслуживание

На ваш датчик CO2 Kitfort КТ-3731 распространяется гарантия. Пожалуйста, сохраняйте все документы, подтверждающие покупку. Гарантийное обслуживание осуществляется при соблюдении правил эксплуатации. Гарантия, как правило, не распространяется на следующие случаи:

• Механические повреждения устройства или аксессуаров.
• Повреждения, вызванные попаданием внутрь жидкостей, пыли, насекомых или других посторонних предметов.
• Повреждения в результате неправильного подключения, использования нестандартных источников питания или аксессуаров.
• Повреждения, вызванные нарушением правил транспортировки или хранения.
• Повреждения, возникшие вследствие самостоятельного ремонта или внесения конструктивных изменений.
• Использование устройства не по назначению.

Эффективность измерения CO2 напрямую зависит от чистоты вентиляционных решеток. Регулярная очистка, описанная в разделе «Уход и обслуживание», является обязательной частью правильной эксплуатации и не является гарантийным случаем.

Приятно познакомиться, Kitfort!

Kitfort – это компания, которая вдохновляет вас на перемены к лучшему! Мы создаем умную и надежную бытовую технику для вашего дома, кухни, красоты и здоровья. Наш девиз – «Всегда что-то новенькое», и мы постоянно работаем над расширением ассортимента, чтобы вы могли найти идеальные решения для себя и своих близких.

Надеемся, ваш датчик CO2 Kitfort КТ-3731 станет верным помощником в создании идеального микроклимата в вашем доме! Дышите полной грудью и наслаждайтесь свежестью!

С наилучшими пожеланиями, Команда Kitfort.

Датчик СО2 Kitfort КТ-3706

Технические характеристики: датчик со2 Kitfort кт-3706

Мощность	10 Вт
Диапазон измеряемых значений СО2	400 – 5000 ppm
Диапазон измеряемых значений температуры	0 – 50 °C
Диапазон измеряемых значений влажности	20 – 95%
Длина USB-шнура	0,9 м
Размер устройства	89 х 50 х 150 мм
Размер упаковки	100 х 60 х 165 мм
Вес нетто	0,15 кг
Вес брутто	0,25 кг



Воздух – моя тема!

 Этот прибор предназначен для контроля уровня диоксида углерода в закрытых пространствах. Помимо концентрации CO2, он фиксирует и отображает параметры микроклимата: текущую температуру воздуха и его влажность. Пользователи могут выбрать для отображения температуры шкалу Цельсия или Фаренгейта.





Узнайте, когда пора проветрить

 Модель КТ-3709 оснащена функцией аудиосигнализации при повышении уровня диоксида углерода. При желании, эту звуковую сигнализацию можно деактивировать. Пользователь имеет возможность самостоятельно задать пороговый показатель концентрации CO₂, при достижении которого сработает звуковое уведомление.





Настройте под себя

 Управление подсветкой экрана осуществляется клавишей, размещенной на верхней грани гаджета. Этот элемент контроля позволяет активировать или деактивировать свечение дисплея, а также выбрать между двумя доступными ступенями интенсивности.





Простота управления

 Персонализировать работу сенсора можно с помощью элементов управления, размещенных на его корпусе. Клавиша «Настройки» дает возможность задать пороговое значение СО. За активацию и деактивацию звуковой тревоги отвечает клавиша «Сигнал».





Питание от USB-шнура

 Гаджет функционирует благодаря встроенному аккумулятору. Для подключения к электросети воспользуйтесь USB-кабелем: сперва подсоедините ег





Не займёт много места!

 Монитор углекислого газа КТ-3706 своевременно оповестит о необходимости проветривания, будучи при этом весьма компактным устройством для стола или окна. Его лаконичный дизайн позволит гармонично разместить прибор в любом пространстве, где он будет служить важным инструментом для поддержания комфортной атмосферы.

Ваш личный страж воздуха: приветствие!

Представьте: вы входите в помещение. Воздух кажется обычным. Но так ли это на самом деле? То, что не видно глазу, может сильно влиять на ваше самочувствие, концентрацию и здоровье. Именно для этого создан Датчик CO2 Kitfort КТ-3706 – ваш надежный спутник в мире невидимых молекул. Этот прибор не просто измеряет; он становится вашим окном в мир качества воздуха, показывая концентрацию углекислого газа, температуру и влажность. Он готов подать сигнал тревоги, если атмосфера вокруг станет недружелюбной. Давайте узнаем его поближе и научимся понимать сигналы воздуха!

Первое знакомство: что внутри коробки?

Открывая коробку с вашим новым стражем воздуха, вы найдете все необходимое для начала работы:

• Сам Датчик CO2 Kitfort КТ-3706 – 1 штука.

• USB-шнур для питания – 1 штука.

• Руководство по эксплуатации – это (почти) оно! – 1 штука.

• Опциональный магнит для удобного крепления (наличие зависит от комплектации) – 1 штука.


Убедитесь, что все компоненты на месте и целы.

Язык вашего датчика: дисплей и управление

Ваш датчик готов поделиться всей важной информацией через свой дисплей и кнопки управления.

Дисплей:

Это центр коммуникации с прибором. Здесь вы увидите:

• Текущая температура воздуха.

• Текущая влажность воздуха.

• Концентрация CO2 – ключевой показатель, отображается крупными цифрами.

• Индикатор качества воздуха – визуальное представление уровня CO2 (меняет цвет или отображает текстовое значение).

• Индикатор звукового оповещения – подскажет, включен ли звуковой сигнал.

• Индикатор уровня CO2 – дополнительная шкала или символ, показывающий, насколько текущее значение далеко от оптимального.

• Значок сохранения данных – указывает, что прибор сохраняет историю.

• Индикатор заряда/питания – показывает статус подключения к источнику питания.

• Разъем для подключения USB-шнура находится на задней панели прибора.


Кнопки:

Под дисплеем расположены кнопки, которые позволяют вам взаимодействовать с датчиком:

• Кнопка «Яркость» – регулировка подсветки дисплея.

• Кнопка «Меньше» (V) – используется для навигации по меню, уменьшения значений или просмотра предыдущих записей в истории.

• Кнопка «МАКС/МИН» (М) – переключает отображение текущих значений и минимальных/максимальных значений за определенный период.

• Кнопка «Настройка» (шестеренка) – вход в режим настроек.

• Кнопка «Сигнал» (колокольчик/динамик) – управление звуковым оповещением.

• Кнопка «Больше» (^) – используется для навигации по меню, увеличения значений или просмотра следующих записей в истории.


Как он видит воздух? (немного о технологии)

Ваш датчик CO2 Kitfort КТ-3706 использует передовую инфракрасную технологию (NDIR) для определения концентрации углекислого газа. Суть проста: прибор излучает инфракрасные лучи, которые проходят через воздух. Молекулы CO2 поглощают часть этих лучей. Специальная камера регистрирует, сколько света «потерялось». Чем выше концентрация CO2, тем больше света поглощено, и тем меньше его достигнет камеры. По этой разнице прибор точно определяет количество углекислого газа в воздухе. Это позволяет получать быстрые и надежные данные о качестве воздуха.

Готовность к работе: первые шаги

Поздравляем с активацией вашего личного стража воздуха!

• Аккуратно извлеките датчик и USB-шнур из упаковки, удалив все защитные пленки.
• Выберите место для установки. Идеально – на ровной устойчивой поверхности, например, на столе или полке, на высоте около 1.5 метров от пола (примерно на уровне дыхания сидящего или стоящего человека). Убедитесь, что рядом нет источников тепла или сквозняков, которые могут исказить показания. Расстояние до стен должно быть не менее 10 см для свободной циркуляции воздуха.
• Подключите датчик к источнику питания (например, USB-порту компьютера или сетевому адаптеру с USB-выходом) с помощью комплектного шнура.
• Датчик включится автоматически. На дисплее появятся текущие показания.
• Подождите некоторое время (до 15 минут после включения), чтобы показания стабилизировались. Первое время они могут меняться, это нормально.
• Для получения наиболее точных долгосрочных показаний рекомендуется оставить прибор включенным в месте постоянной установки на срок до 7 дней, чтобы завершился процесс автокалибровки (если прибор имеет такую функцию и находится в среде со стандартной концентрацией CO2).

Использование: жизнь с датчиком

Теперь, когда ваш датчик готов, давайте научимся использовать его возможности по максимуму.

Понимание сигналов воздуха:

Датчик использует систему индикаторов, чтобы быстро сообщить вам о качестве воздуха:

• Отлично (Excellent): Воздух свежий и чистый. Все в порядке!

• Хорошо (Good): Воздух все еще хорош, но концентрация CO2 немного выше, чем в идеальных условиях на открытом воздухе.

• Удовлетворительно (Common): Начинает ощущаться «душность». Может появиться небольшая усталость. Стоит подумать о проветривании.

• Плохо (Poor): Концентрация CO2 заметно повышена. Могут ощущаться усталость, сонливость, снижение концентрации. Проветривание крайне желательно.

• Очень Плохо (Heavy Poor): Высокий уровень CO2. Вероятны головные боли, снижение работоспособности. Необходим активный приток свежего воздуха.

• Опасно (Dangerous): Критически высокий уровень CO2. Немедленно обеспечьте интенсивное проветривание или покиньте помещение!


Визуальное отображение этих уровней (цвет индикатора или текст на дисплее) поможет вам быстро оценить ситуацию.

Регулировка яркости дисплея:

Чтобы дисплей был комфортным для глаз в любое время суток:

• Кратко нажмите кнопку «Яркость».

• Каждый последующий клик будет переключать уровень яркости подсветки между доступными значениями (например, 2 уровня).

История вашего воздуха (максимум и минимум):

Датчик запоминает самые высокие и низкие значения CO2, температуры и влажности за определенные периоды.

• Кратко нажмите кнопку «МАКС/МИН». На дисплее появятся максимальные значения (CO2, температура, влажность) за текущий период (например, за последние 15 минут).

• Повторно нажмите кнопку «МАКС/МИН». Вы увидите минимальные значения за тот же период.

• Третье нажатие вернет вас к текущим показаниям.
• Длительное нажатие кнопки «МАКС/МИН» (удерживайте несколько секунд) очистит историю (сбросит записанные максимальные и минимальные значения), и прибор начнет запись заново с текущих показаний.


Обратите внимание, что периоды записи могут быть фиксированными или зависеть от модели (например, последние 15 минут, 1 час, 24 часа).

Когда воздух требует внимания: звуковое оповещение:

Датчик может подавать звуковой сигнал, когда уровень CO2 превышает установленный порог.

• Когда уровень CO2 становится слишком высоким, на дисплее может появиться индикатор «Превышение допустимого значения» (или аналогичный), и раздастся звуковой сигнал.
• Чтобы отключить звуковое оповещение во время звучания, кратко нажмите кнопку «Сигнал». Индикатор звука на дисплее погаснет.

• Чтобы включить звуковое оповещение (если оно было выключено), кратко нажмите кнопку «Сигнал». Индикатор звука появится на дисплее.


Порог срабатывания звукового оповещения может быть установлен по умолчанию или настраиваться.

Настройка параметров (для опытных пользователей):

Ваш датчик позволяет настроить некоторые параметры для более точного соответствия вашим предпочтениям или условиям.

Вход в режим настройки:

• Нажмите и удерживайте кнопку «Настройка» несколько секунд, чтобы войти в режим настройки. На дисплее появится индикатор или текст, указывающий на режим настройки.

• Используйте кнопки «Меньше» (V) и «Больше» (^) для переключения между пунктами меню настроек.

• Кратко нажмите кнопку «Настройка» для выбора текущего пункта меню или подтверждения значения.

• Используйте кнопки «Меньше» (V) и «Больше» (^) для изменения значений выбранного параметра.


Примеры настроек (могут отличаться в зависимости от версии прошивки):

• Единицы измерения температуры: В режиме настройки перейдите к пункту «Температура». Нажмите «Настройка». Кнопками «Меньше» и «Больше» выберите между Цельсием (°C) и Фаренгейтом (°F). Нажмите «Настройка» для подтверждения.

• Порог звукового оповещения CO2: В режиме настройки найдите пункт "CO2 Alert". Нажмите «Настройка». Используйте кнопки «Меньше» и «Больше» для установки желаемого порога срабатывания звукового сигнала (например, в ppm). Нажмите «Настройка» для подтверждения.

• Порог минимальной влажности: В режиме настройки найдите пункт "Min Humidity". Нажмите «Настройка». Используйте кнопки «Меньше» и «Больше» для установки значения, ниже которого может сработать индикатор или сигнал (если предусмотрено). Нажмите «Настройка» для подтверждения.

• Порог максимальной температуры: В режиме настройки найдите пункт "Max Temp". Нажмите «Настройка». Используйте кнопки «Меньше» и «Больше» для установки значения, выше которого может сработать индикатор или сигнал (если предусмотрено). Нажмите «Настройка» для подтверждения.

• Порог минимальной температуры: В режиме настройки найдите пункт "Min Temp". Нажмите «Настройка». Используйте кнопки «Меньше» и «Больше» для установки значения, ниже которого может сработать индикатор или сигнал (если предусмотрено). Нажмите «Настройка» для подтверждения.


Чтобы выйти из режима настройки, либо пролистайте меню до пункта «Выход» (Exit) и выберите его, либо просто подождите – прибор автоматически выйдет из режима через некоторое время неактивности.

Калибровка: дыхание свежего воздуха:

Ваш датчик может нуждаться в периодической ручной калибровке для поддержания максимальной точности, особенно если его перемещали или если он долгое время находился в помещении с необычным уровнем CO2. Калибровка «учит» прибор, какой уровень CO2 соответствует чистому воздуху.

• Отнесите датчик на свежий воздух. Это должно быть место с низким уровнем CO2, вдали от выхлопных газов, толпы людей и т. п. Идеально – на улице в чистый день.

• Включите датчик и оставьте его на свежем воздухе как минимум на 20 минут, чтобы он адаптировался к внешним условиям.
• Для запуска ручной калибровки нажмите и удерживайте кнопку «Меньше» в течение нескольких секунд (например, 3 секунды).

• На дисплее может появиться индикатор калибровки (например, "CAL").
• Оставьте прибор на свежем воздухе на время, указанное в инструкции (обычно около 20 минут), пока процесс калибровки не завершится автоматически.

Не проводите ручную калибровку в помещении! Это приведет к неверным показаниям.

• Датчик также может выполнять автокалибровку, но ручная калибровка на свежем воздухе обеспечивает наилучшую точность.*

Советы для дыхания легко:

Понимание показаний вашего датчика – это первый шаг к улучшению качества воздуха. Вот несколько советов:

• Высокая концентрация CO2 (даже если она не достигает критических значений) может вызывать усталость, снижение внимания и головные боли. Проветривание – самый простой и эффективный способ снизить уровень CO2.
• Если датчик показывает повышение CO2, просто откройте окна или двери, включите вентиляцию. Даже короткое интенсивное проветривание (сквозняком) может быстро улучшить ситуацию.
• В плохо проветриваемых помещениях уровень CO2 может быстро расти, особенно если там находится несколько человек.
• Регулярное проветривание – залог хорошего самочувствия и высокой работоспособности. Используйте датчик, чтобы понять, когда именно это необходимо.

Уход и чистота: забота о вашем датчике

Чтобы ваш страж воздуха служил долго и надежно, ему нужен минимальный уход.

• Перед чисткой обязательно отключите датчик от источника питания, вынув USB-шнур.
• Протирайте корпус датчика мягкой сухой или слегка влажной тканью.
• Не используйте абразивные чистящие средства, растворители или сильные химикаты.
• Особое внимание уделите отверстиям для забора и выхода воздуха – они должны быть чистыми от пыли и мусора. Аккуратно очищайте их мягкой щеткой или продуйте воздухом.
• Не допускайте попадания жидкости внутрь прибора.

Хранение: отдых для датчика

Если вы планируете не использовать датчик какое-то время:

• Отключите его от питания и аккуратно упакуйте в оригинальную коробку или подходящую тару.
• Храните датчик и USB-шнур в сухом, прохладном месте, недоступном для детей и домашних животных.
• Избегайте хранения под прямыми солнечными лучами или в местах с экстремальными температурами.

Если что-то пошло не так: решение вопросов

Иногда могут возникнуть небольшие затруднения. Прежде чем обращаться за помощью, проверьте следующее:

• Проблема: Прибор не включается, дисплей не горит.
  Возможное решение: Убедитесь, что USB-шнур надежно подключен к прибору и источнику питания. Попробуйте использовать другой USB-порт или другой источник питания. Проверьте целостность шнура.

• Проблема: Показания температуры или влажности кажутся неверными (например, горит индикатор "LO" или "HI").
  Возможное решение: Возможно, прибор находится в условиях, выходящих за пределы его обычного рабочего диапазона (слишком низкая/высокая температура или влажность). Переместите прибор в помещение с нормальными условиями и подождите, пока показания стабилизируются. Убедитесь, что датчик не стоит рядом с обогревателем, кондиционером или открытым окном.

• Проблема: Показания CO2 кажутся неверными (например, горит индикатор "Err" или очень высокие/низкие значения в заведомо чистом воздухе).
  Возможное решение: Возможно, требуется калибровка. Проведите ручную калибровку на свежем воздухе, как описано выше. Убедитесь, что отверстия для забора воздуха не засорены. Если проблема не решается, обратитесь в сервисный центр.

• Проблема: Дисплей показывает индикатор "HI" для CO2 при нормальных условиях.
  Возможное решение: Проверьте помещение на источники высокого CO2. Убедитесь, что прибор находится в хорошо проветриваемом месте, не рядом с человеком (выдыхаемый воздух содержит CO2). Если индикатор продолжает гореть в заведомо чистом воздухе, возможно, нужна калибровка или прибор неисправен.


Если вы столкнулись с проблемой, не описанной здесь, или предложенные решения не помогли, пожалуйста, обратитесь в службу поддержки Kitfort.

Меры предосторожности: ваша безопасность превыше всего

При использовании любого электроприбора важно соблюдать осторожность. Пожалуйста, внимательно прочитайте и следуйте этим правилам:

• Используйте прибор строго по назначению, как описано в этом руководстве.
• Не пытайтесь ремонтировать прибор самостоятельно. В случае неисправности обратитесь в авторизованный сервисный центр. Неправильный ремонт может быть опасен.
• Не используйте прибор в условиях повышенной влажности (в ванной, около бассейна) или на улице под дождем. Оберегайте его от попадания воды или других жидкостей.
• Не допускайте падений, ударов и сильных вибраций прибора.
• Не блокируйте отверстия для забора и выхода воздуха. Это может привести к неверным показаниям и поломке.
• Не используйте прибор в помещениях с высокой концентрацией пыли, агрессивных газов или взрывоопасных веществ.
• Храните прибор в недоступном для детей месте. Не позволяйте детям играть с прибором.
• Отключайте прибор от сети перед чисткой или если он не используется длительное время.
• Не используйте USB-шнур или прибор, если они повреждены.
• Используйте только комплектный USB-шнур или шнур с аналогичными параметрами, одобренный производителем.
• Не храните прибор вблизи источников тепла, открытого огня или искр.
• Размещайте прибор на устойчивой горизонтальной поверхности.
• Избегайте контакта прибора с легковоспламеняющимися материалами.
