Идеальная хлебопечка своими руками на Arduino

Здравствуйте дамы и господа.

Есть у меня хобби - печь хлеб на закваске. Вырастил закваску, купил хлебопечь, сделал простой растоичный ящик... получилось в общем печь пшеничный хлеб.

Но долго ли коротко-ли, сломалась моя хлебопечка. Что-то в электронике полетело.... И решил я что программируемую печку брать хорошую дорого и не всегда оправдано, отдельно растоичный шкаф - много места занимает. И решил я сделать печку-автомат из своей поломанной на Arduino.

Не буду грузить техническими подробностями... Вопрос у меня только один:

Напишите пожалуйста, дорогие хозяева и хозяйки, какие функции ваших хлебопечек вам нравятся? Подсветка нужна? Контроль влажности? Понизить нагрев корпуса?

Буду рад вашим ответам. Заранее благодарю. Здоровья и счастья Вашему дому.

Не буду грузить техническими подробностями..

А я б почитал)

Интерес есть. Выложу статью как сделал.

Сейчас собираю пожелания людей, которые пекут хлеб на закваске - что им нужно в хлебопечках.

Напишите о своих пожеланиях.

Помечтаю... Взять Панасоник, оставить все базовые программы и добавить:

В базовую программу выпечки добавить возможность регулировки не только времени, но и температуры.

И будет мне счастье, ага
Знаю что есть программируемые печки, но (не кидайте в меня тапками) это не панасик

solmazalla,

Делается проще - создается один программируемый режим, где каждый этап можно варьировать по времени или просто отключить. И память на 3 созданных программы. Что уже сделано, например, в японской Зоджируши)). Поотключав все и оставив только первый замес, задав время замеса, я создала и запомнила себе программу замеса. Отдельно состряпала себе программу под заквасочный хлеб, отдельно под 24-часовую опару для чабатты.

А в Панасе я бы добавила таймер для режимов теста. В Зоджируши есть, в Панасе нет.

flex81,

Александр, посмотрите алгоритм работы японки Зоджируши. Я старый заквасочник и программировала на ней рецепты под закваску многократно.

Это то, что машина умеет:

Выравнивание температуры (выставляется от - до) 1-30 минут
Смешивание 1-30мин
первый подъем 1мин-24 часа (28 градусов)
второй подъем 1 мин-2 часа (28 градусов)
третий подъем 1мин-2 часа (38 градусов)
выпечка 1-70 мин (3 типа корочки выставляется, температура в связи с этим разная от 254 до 290 F, на градусы не посчитала)
сохранение горячим до 60 минут
Любой из этапов можно отключить (выбираешь OFF)

Чтобы я добавила/изменила:

Сделала бы замеса 2 (оба стандартных по 30 минут) и между ними чтобы можно было задать паузу минут в 30. Чтобы можно было бы осуществить аутолиз, т. е. грубый замес, пауза, вымешивание.

Все этапы расстойки с возможностью задавать до 24-х часов. Именно это меня и добивает больше всего. Заквасочный хлеб не поднимается за 2 часа перед выпечкой!! Приходится вытаскивать лопатки, чтобы обминка его не осадила. Остальное устраивает.

Что-то в электронике полетело...

Пока напрягает эта фраза)

Александр, посмотрите алгоритм работы японки Зоджируши

Спасибо огромное. Обязательно использую Ваш алгоритм при составлении программы.

Может есть пожелания по поводу подсветки? Чтобы был сигнал - что тесто убежало?

Пока напрягает эта фраза)

А что напрягает?

Александр, вы разобрались в причинах поломки, устранили? Схему нашли на вашу модель? Вы хотите просто заменить самсунговский процессор на ард. модуль?
Вся силовая часть - прежняя? А датчики?

Чучелка, Вот, Наташ, истину глаголешь! Вот мне бы такую прогу к остальным панасике программам. А про тесто я не подумала, редко по утрам пеку, всё чаще днём или вечером. Тоже не помешало бы для полного комплекта.
О! А ещё! Форму в виде классической буханки, а не вертикальную... Шаркая ножкой

Игорь, Печка такая: Gemlux GL-BM-599

Какой там процессор - не скажу.

Все выкину, кроме исполнительных механизмов: мотор, нагреватель, соленойд открывания орешници. Вставлю ардуино, датчик температуры, твердотельные реле для управления и блок питания для электроники. Напишу программы.

Если время будет:
Добавлю корпусу теплоизоляцию, экран выведу с информацией в замен старого, подсветку внутри для окна, датчик влажности поставлю, второй тен поставлю - для равномерного нагрева, модуль управления по WiFi.

Буду выкладывать результаты работы на этом сайте по мере накопления материала.

Такой план

Печка моей мечты У программируемой Саны Программируемая хлебопечка Sanа Smart Bread, высокие температуры выпечки, три интенсивности при замесе.

вот

Программируемых программ должно быть минимум четыре, а у Саны аж 7.

Когда замес дробный с отдыхом, получается лучше, меньше перегревается.

17.6. Выпечка (0-3 часов) 3 этап, настройка температуры (60-260 градусов с шагом в один градус), подключение вентилятора на выбор

Хорошая печка и дорогая. Насчет программы - спасибо, реализую.

У Саны мне не понравились две установки: 1. нет автолитической паузы. 2. Замесы недробные, тесто будет нагреваться, в моей ХП очень греется.
Я видела у дорогого панасоника (у меня печка дешевле) замес дробный с маленьким отдыхом в промежутках, тесто не перегревается. И в магазине продавец рекламировал дорогие металлические с вентиляторами на выпечке, корочка верхняя у них самая лучшая. Так что вентилятор тоже приписала, хотя может и без него со вторым теном будет хорошо.

подсветку внутри для окна, датчик влажности поставлю, второй тен поставлю - для равномерного нагрева,

Это уже мелочи, хоть проигрывание любимой мелодии.). Какой алгоритм работы датчика влажности? Его функция? Назначение? тэн доп... гораздо эффективнее обеспечить правильную конвенкцию воздуха, конструктивную или с доп. кулером, причем он нужен не только при выпечке, а и при работе двигателя, перегрев теста во время замеса - очень часто и плохо. Термоизоляция крайне полезна, она же позволит применять более высокие температуры выпечки (выше 190°С как правило сейчас «настроенны» мех. предохранители, плавкие вставки (две), пластик в обычных моделях далеко не пожаростойкий.
По поводу программ и всего того что выше пишут девочки...- глупость), современные микросхемы энергонезав. памяти имеют такой объём, что позволит сохранять несколько тысяч программ, если не больше., состоящие с практически не ограниченого числа «шагов»/этапов в каждой, любых их комбинации. Пользователю можно зашить 20-30 программ, а остальные - он сможет сам создать, записать, исправлять и корректировать.
Шаг - это:
выбор времени от 0 и до 24 часов (при нуля он удаляется)
Работа двигателя от 0(выкл)-9(непрерывная работа), выбор нескольких «скоростей», интенсивность, импульсный режим (вкл/паузы)
Температура. Датчик должен иметь несколько рабочих зон, в нынешних их две. Низкие температуры (до 40-45) примерно и от 120-190. Аппаратно подключаются к разным входам/выходам МК резисторы, которые совместно с терморезистором включены в диагональ моста. В итоге мы получим погрешность всего до 3-5°С.
Шаг в 1градус, как писали выше, это «розовые мечты», да и не нужна такая сверхточность. Создавать специально прецизионный термометр - дорого и не целесообразно. Хотя все зависит от начальных возможностях железа, если ему по силам обеспечить контроль с высокой точностью - только «за».

В итоге мы получаем один/единый настраиваемый процесс, «кубик» и составляя эти кубики в любом сочетании и кол_ве мы и получим полную программу на данный процесс.
Время (0-24ч)
Мотор режимы (0-9)
Температура (выкл - 25 - 200°)
Сигнал/реле дозатора (время/длительность/громкость)
и. т. д.
Эту программу можно стереть, изменить, дополнить, написать название, переместить, копировать... комбинации дадут возможность и печь хлеб и варить борщи, готовить кефиры и йогурты, вообщем все возможности мультиварки+ режим перемешивания.
Естествеено не забыть про отложеный старт, работу при пропадании сетевого напряжения, индикацию информативную и читабельную, удобные кнопки навигации и изменений, возможность коррективорать системные звуки, подсветка авто и ручн. и т. д на сколько хватит фантазии.

Если говорить о схематике, то крайне полезны снабдить печь датчиками пост. тока в цепях ТЭНа и даигателя. Например при вкл реле нагрева контролировать протекающий через нагреватель ток, если он макс. критический (короткое замыкание), то немедлено снимать нагрузку и подавать аварийный звуковой и световой сигнал, если ток отсутствует (обрыв), тоже уведомлять об этом и приостанавливать выполнение программы. Это касается и двигателя. Работа кулера со своим термодатчиком, датчик нагрева двигателя и контроль его работы и в последнее время, когда слетел зубч. ремень со шкива и если б никого не было рядом, то надо предусмотреть аварийное авт. отключение и в этом случае.
И если в нем серъезные мозги, то выводить на дисплей текущую температуру внутри ведра и если проблемы с заданной и реальной - тоже уведомлять об этом, контролировать.

Игорь, Спасибо за развернутое описание. Обязательно предусмотрю рекомендации по конвекции, температуре и т. д.

Еще раз спасибо.

Александр, ну я так понимаю сейчас нужна информация общего порядка : предусмотреть и определится с кол вом необходимых датчиков, входов/выходов, АЦП и их разрядность и т. д.? Напиши ТЗ, что имеешь, какие возможности железа и т. п.

Игорь, Ардуино - это уже все предустановлено. Только цеплять к плате и писать программу. В общем и целом мне уже ясно. Добавлю в прототип вентилятор для конвекции. Температура, частота вращения двигателя, нагрев ТЭНа - это все делается уже на программном уровне.

Единственно - вентилятор от ТЭНа в крышку или от крышки в ТЭН? Куда его приспособить лучше?

Движеться процесс. Вот собрал прототип. Все оказалось довольно просто пока. Мотор и нагреватель были целые. Одна проблема - для выпечки нужно контролировать температуру от 150 до 250 градусов. А датчик температуру который у меня есть работает только до 125 градусов. Жду новый датчик. А пока расстаиваю опару и мешу в печке, пеку в духовке. Прямо в ведерке от хлебопечки. Вот фото пока что получается.
Как все начиналось:

Ранний прототип

Идеальная хлебопечка своими руками на Arduino

Как сейчас пока

Идеальная хлебопечка своими руками на Arduino

Хлеб:

а она не перегреется при 250? всё-таки в духовке нет электроники рядом.

Не должна - там теплозащита

Приветсвую. В связи с желанием автоматизированно печь хлеб на закваске возникла пысль заменить потроха управления хлебопечки и сделать их универсальными. Вспомнил про ардуино, но решил не изобретать велосипед и посмотреть уже готовые варианты.
Наткнулся на эту тему.
Изложу первичные соображения.
Начинать проект нужно безусловно с главного алгоритма готовки, т. е. управления исполнительными механизмами: мотор, тен, диспенсер. Потом уже добавлять безопасность (я про датчики тока).
Управление – 4 кнопки:
1) старт/редактирование (удерживанием)
2) таймер включения/выбор параметра (используется при редактировании программы)
3) +
4) -

Индикатор 2 строчки. Или OLED или 2х8
Про символьное обзывание программ можно забыть – больше гемора по вводу букв. Достаточно в формате «П1... Пn", шпоргалку прилепить не долго.

Программы составляются в виде детской пирамидки, то есть из шагов. В каждый «шаг» выберается вид действия и его длительность. Например:
ПАУЗА – с отключением нагревателя и мотора
ТЕМП – поддержание температуры в течении времени
ЗАМЕС – ну это понятно
ДИСП – открытие диспенсера (орешницы)
КОНЕЦ – всё вырубить

После выбора действия в «шаг» устанавливается параметр: время или/и температура.

После старта программы шаги выполняются поочереди, пока не наткнуться на «КОНЕЦ».
Количество шагов можно ограничить 30ю, думаю хватит)))
Ну и можно вести внешнюю библиотеку программ. Редактирование программы при снаровке займёт минуту от силы.

Что думаете?

Подсветку, думаю, можно сделать постоянной, пока выполняется программа. Маломочная лампа накаливания на фоне потребления тена – капля в море. Светодиодам там, увы, будет жарко)))

Интересная тема. Жаль куда-то автор запропастился...

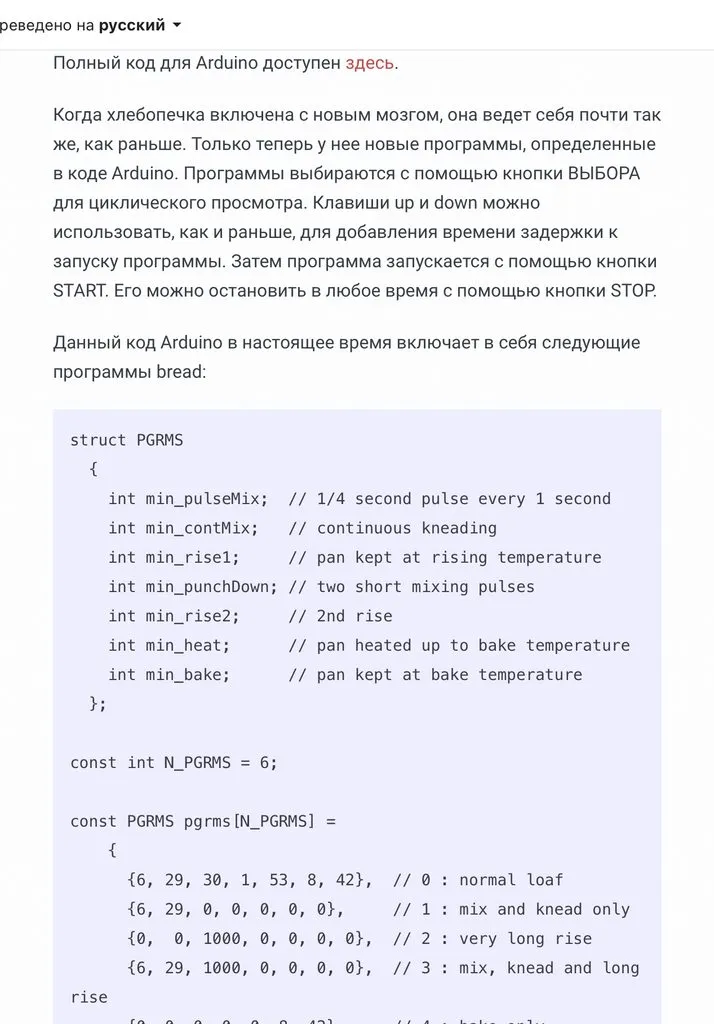

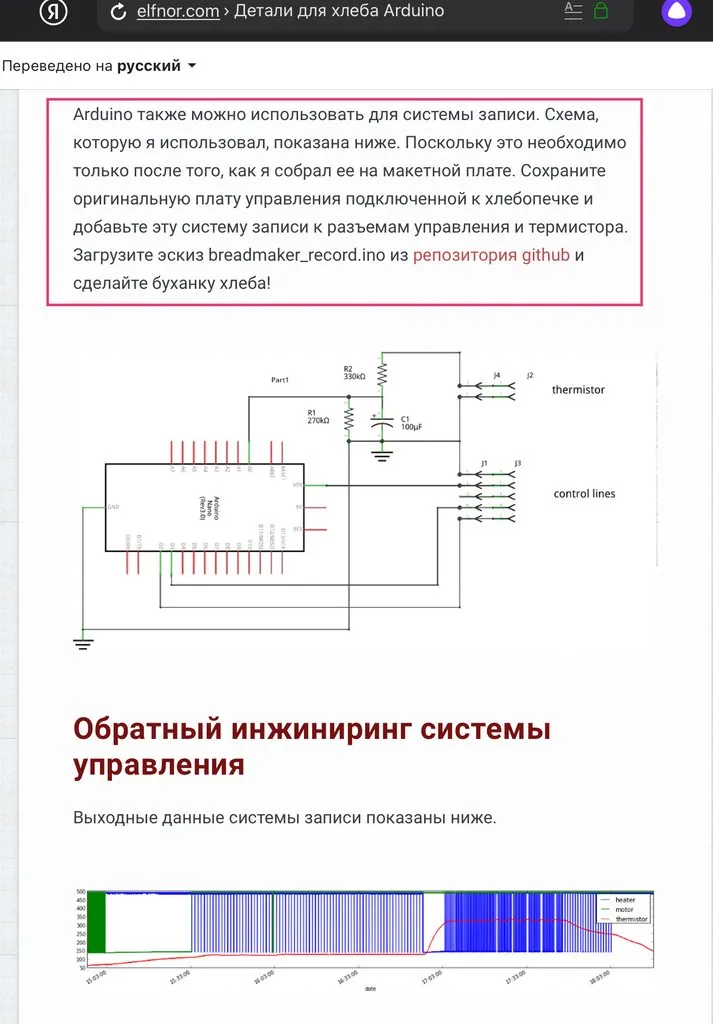

Вот попалась с иностранным текстом по рассматриваемой теме – кажется подход рациональный

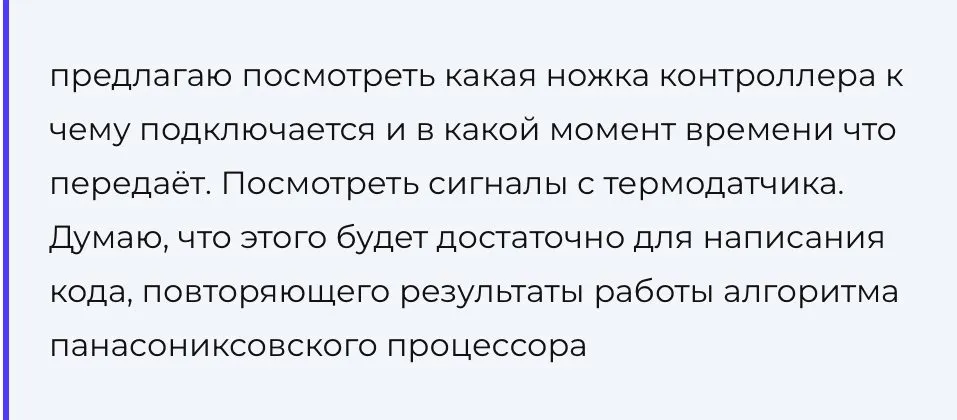

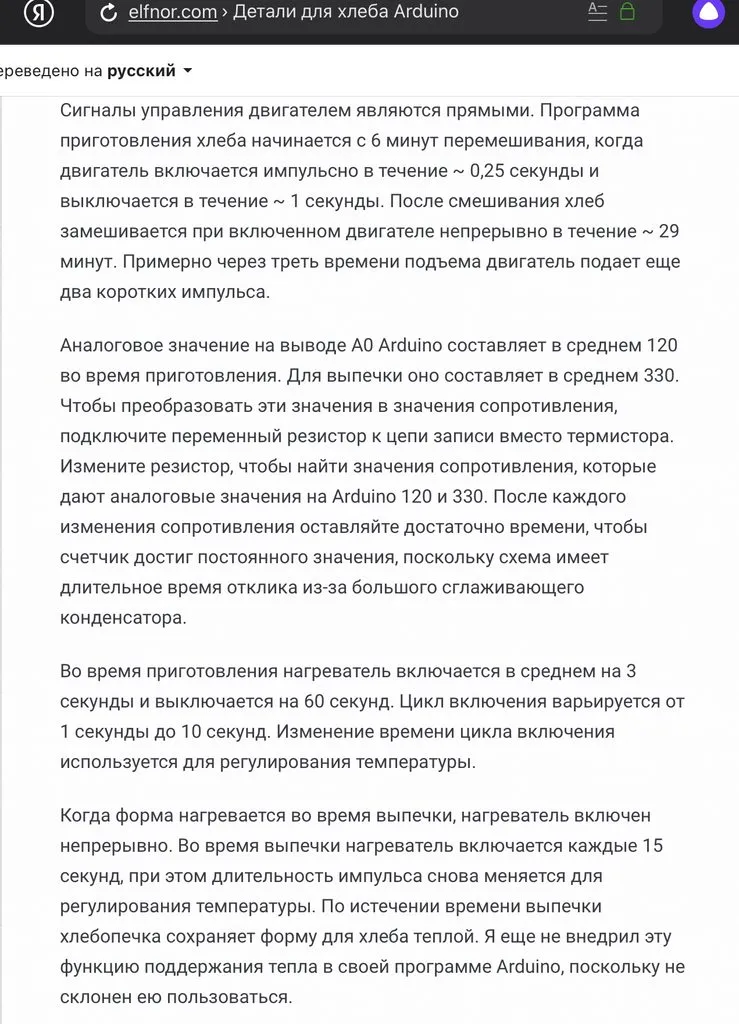

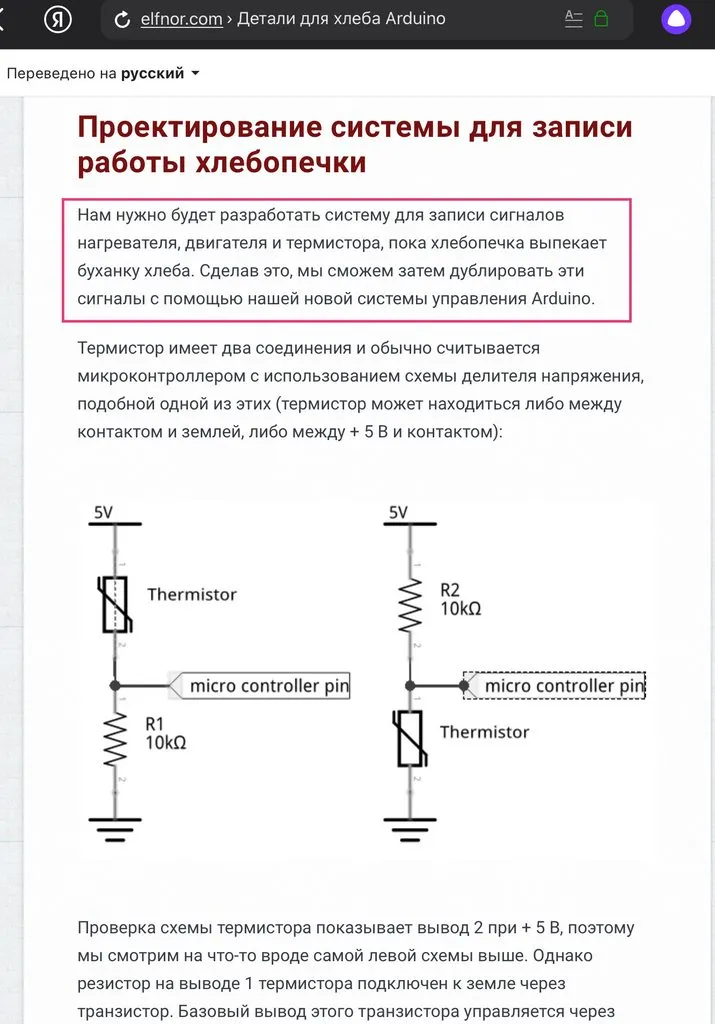

Несколько скриншотов с переведённым текстом

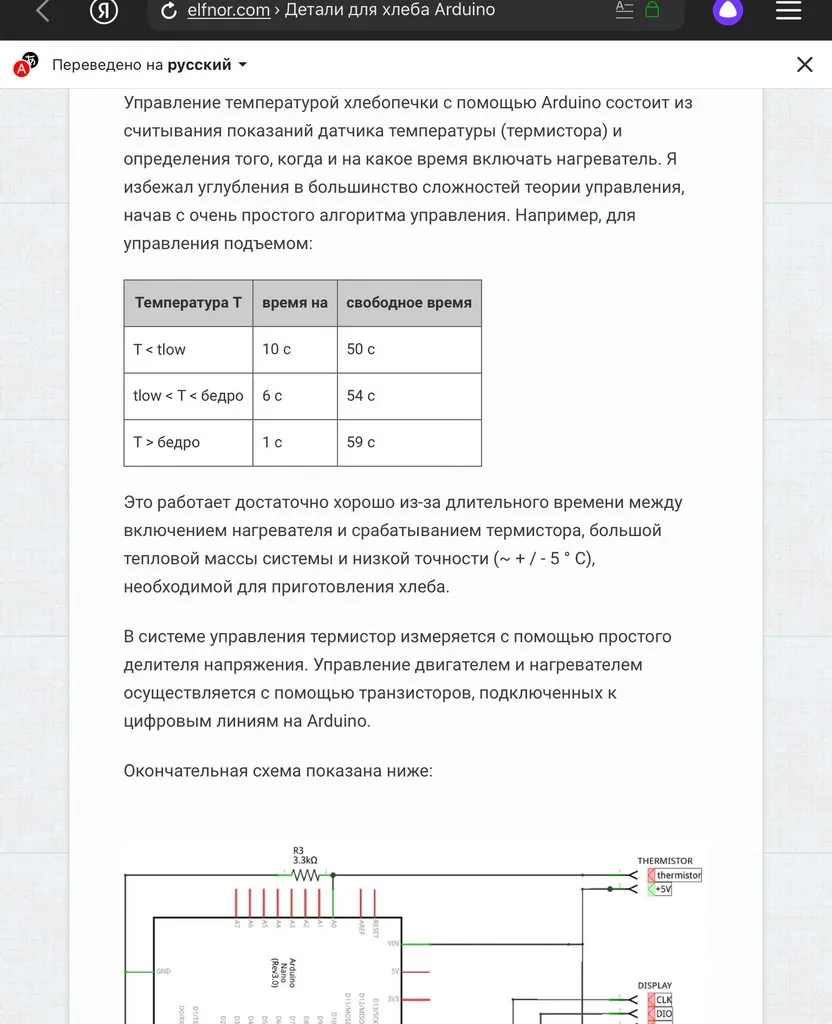

И ещё одна по температурному контролю теста во время расстойки.
Некоторые предложения автору уже поступали (на других ресурсах):

Кроме этого, если использовать модуль WI-Fi в ХП, то система индикации (и частично управления) может плавно перекочевать на внешний компьютер/планшет/смартфон, что упростит на первом этапе «обвес» ХП.

Чего не хватает в моей ХП

возможности программирования каждого этапа от 0 до нескольких часов (+ добавление паузы необходимой длительности между этапами – с подогревом теста и без) в ручной программе (см. также примечание ниже):

Идеальная хлебопечка своими руками на Arduino

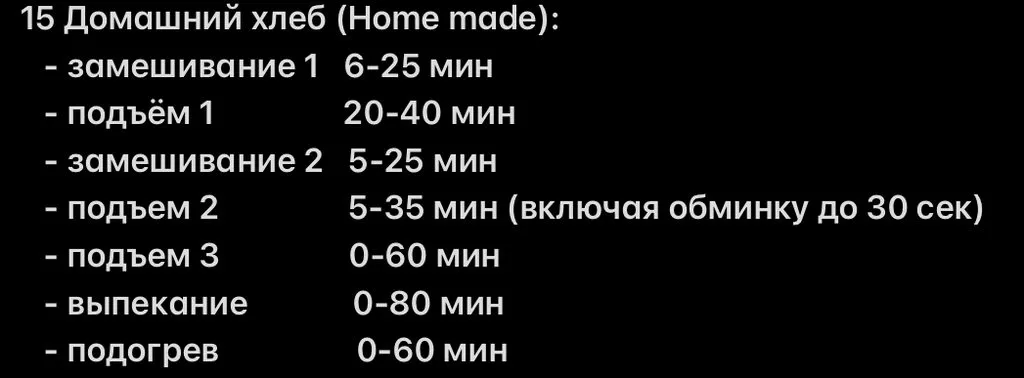

чтобы например, испечь Бриошь в автоматическом режиме, вместо ныне используемых программ:

Идеальная хлебопечка своими руками на Arduino

Примечание. Для начала, было бы неплохо реализовать в ручной программе (15):

возможность повтора этапов (для увеличения времени их выполнения);
паузы необходимой длительности между этапами программы (возможно, в привязке к имеющемуся счётчику времени выполнения программы в ХП). Кстати, в ХП есть функция «Пауза» (кратковременным нажатием кнопки «Старт/Стоп»), правда она срабатывает на 10 минут, но зато можно включать неограниченное число раз (кажется)));
принудительно отключать/блокировать в ХП реле включения двигателя и ТЭНа на некоторых этапах выполнения программы.

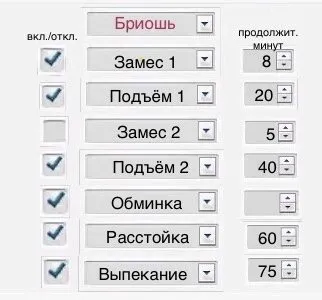

Примерный WEB-интерфейс управления ХП:
