Нашел тут свои изыски в архиве, может кого натолкнет на мысль)
Была потеряна крышка ручки (фото 1 и 2).
А у нее – 2 функции:
В Питере было не найти.
Прислали из СЦ, как она хоть примерно выглядела (фото 3), но сказали, что «дело – табак»))).
Этим и раззадорили)
Идею печати отбросил, не попал бы все равно. Четких баз не было.
Решил пойти методом последовательных приближениий с помощью пиления деталей из оргстекла.)
Но, была основа – крышка LED драйвера!
Основная проблема – как закрепить, используя существующие конструктивные элементы ручки?

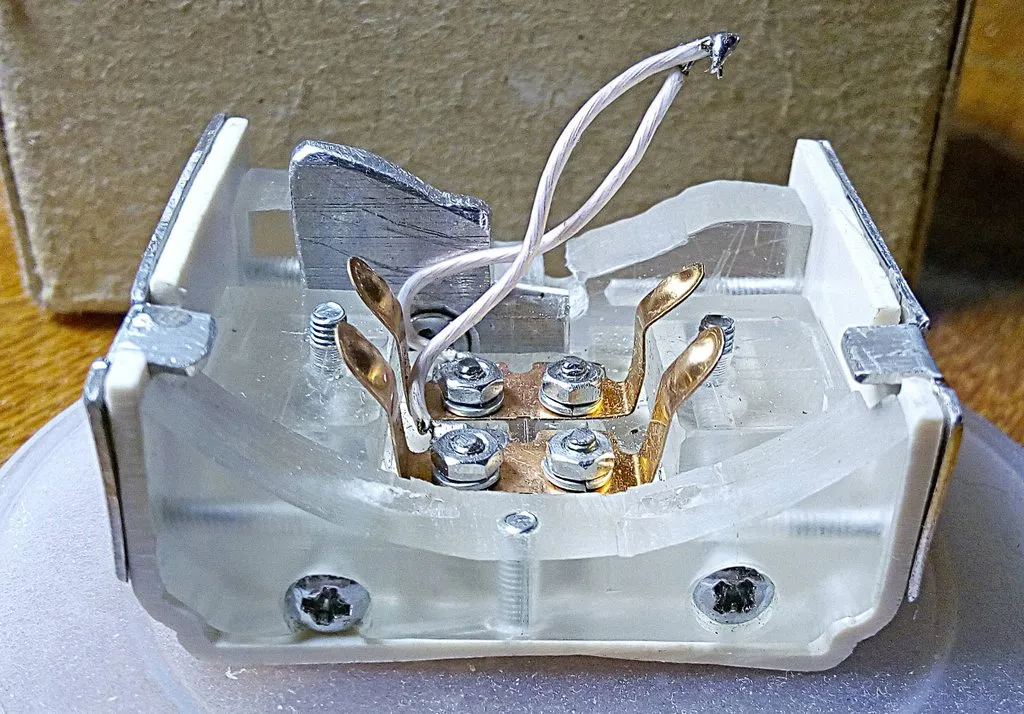

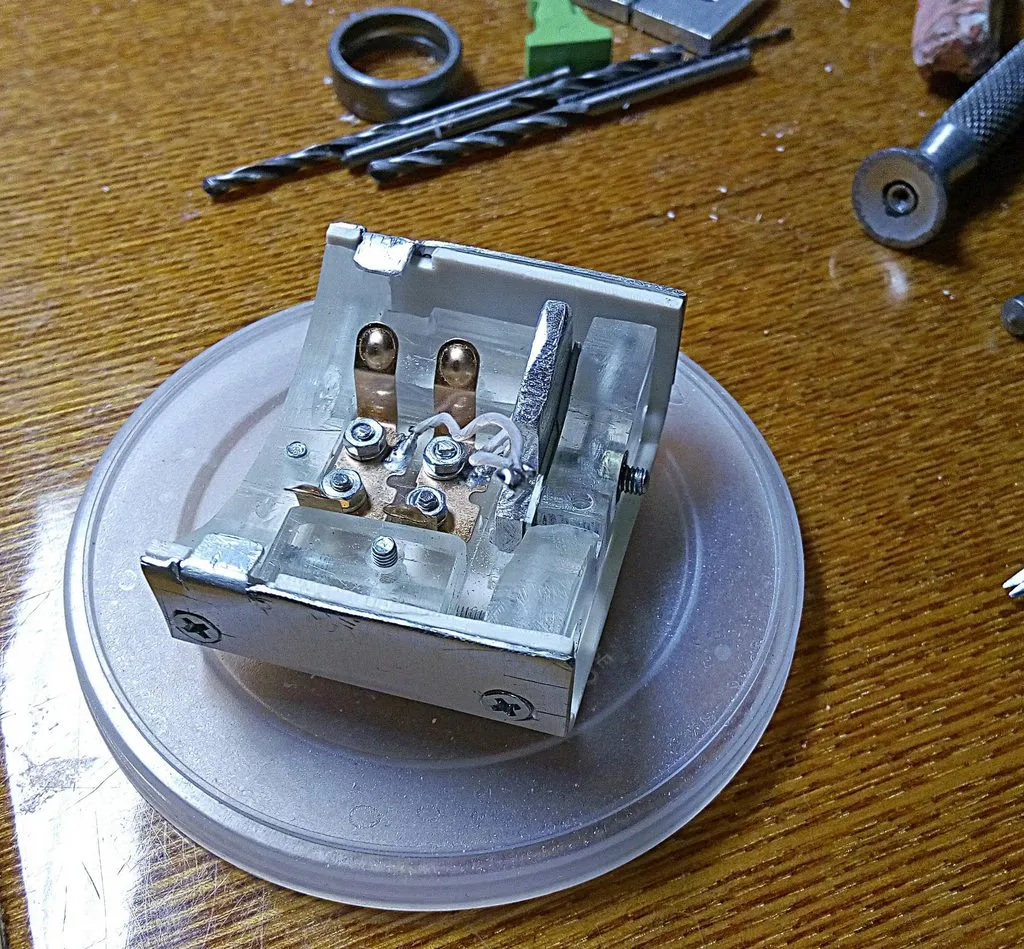

Использовал выступ винта и «уши» алюминиевых накладок (фото 4-6).
Обошелся по минимуму: 3 алюм. детали, 5 из орг. стекла, 9 винтов))).

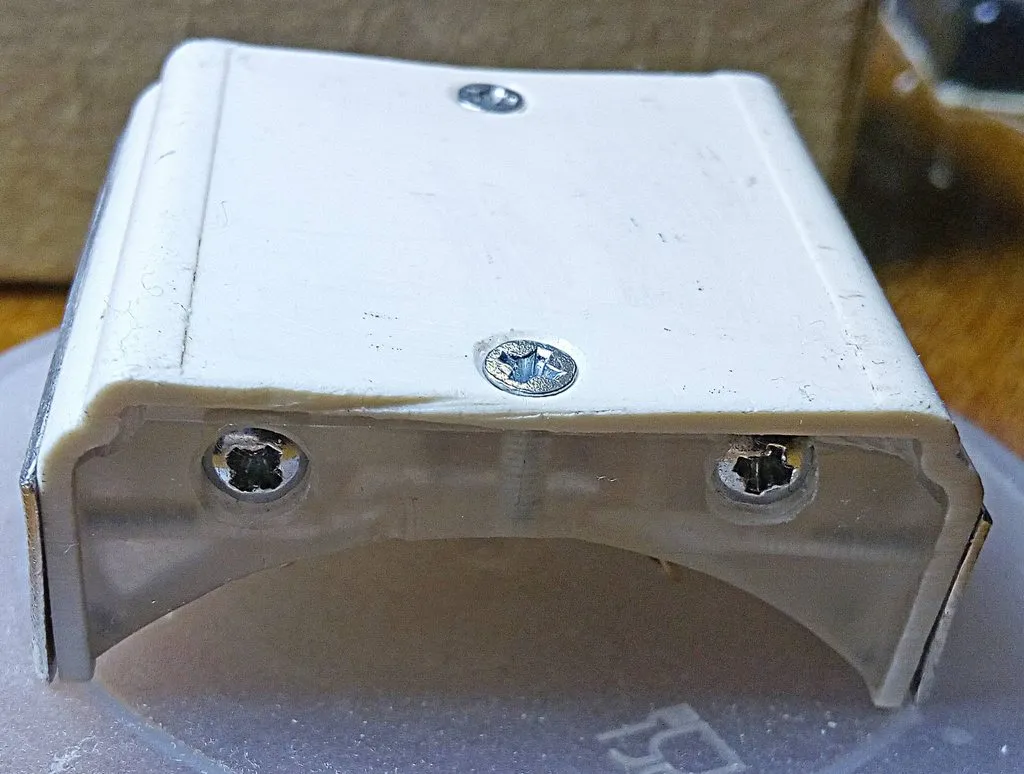

Покрасил автоэмалью (фото 7).
Заработала)))

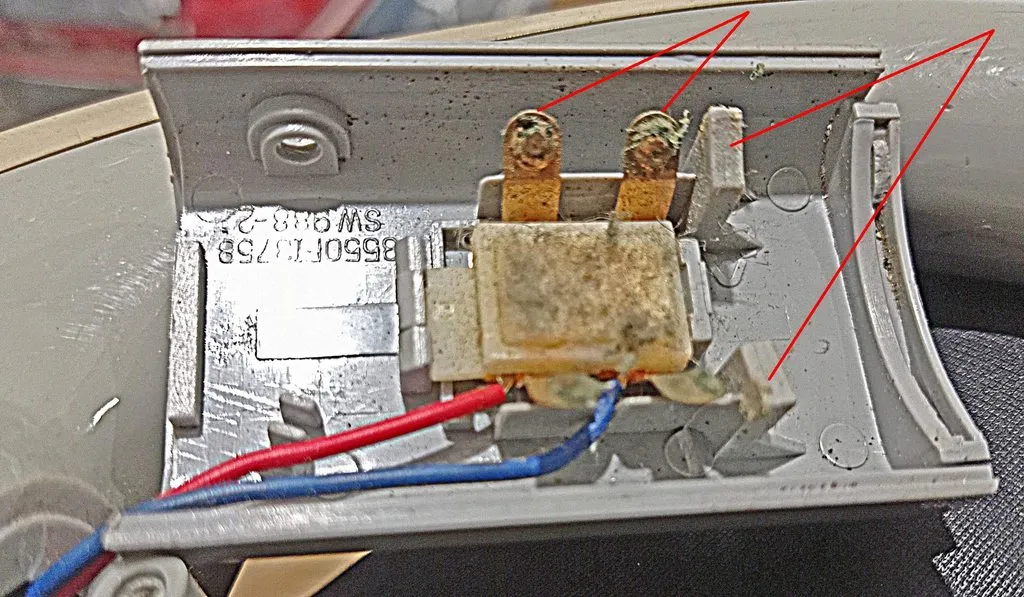

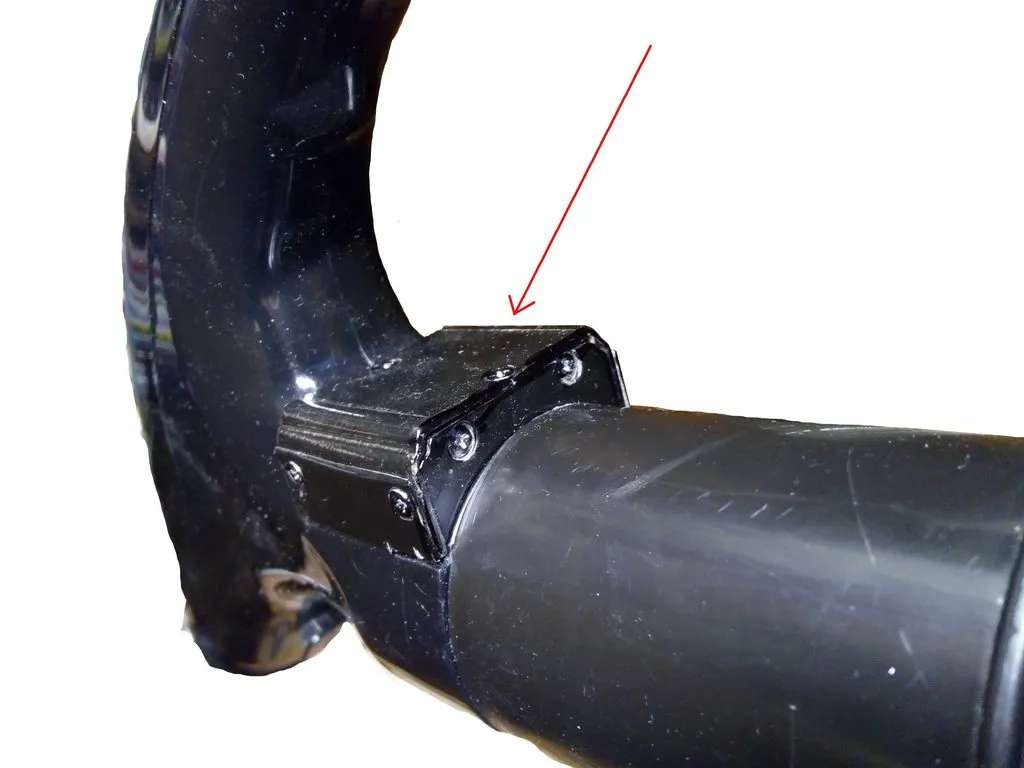

Была потеряна крышка ручки (фото 1 и 2).
А у нее – 2 функции:
- Держатель контактных пластин цепей управления
- Фиксатор шланга в ручке
В Питере было не найти.

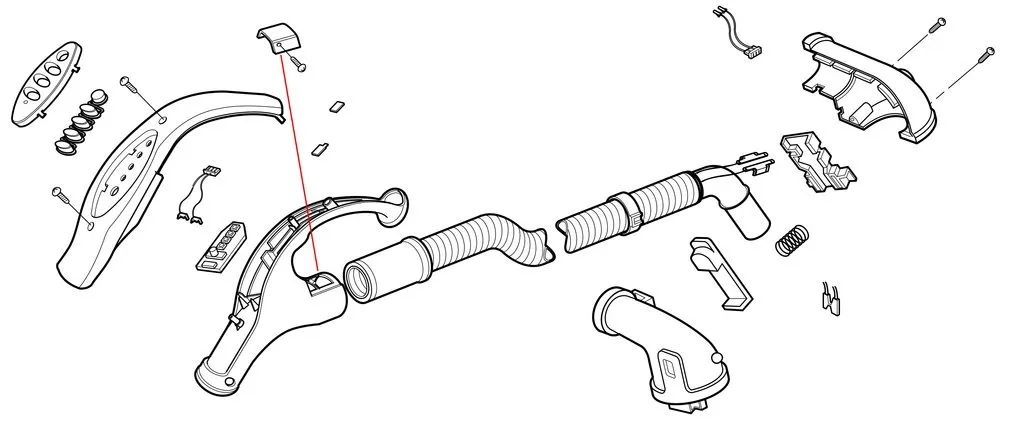

Прислали из СЦ, как она хоть примерно выглядела (фото 3), но сказали, что «дело – табак»))).
Этим и раззадорили)
Идею печати отбросил, не попал бы все равно. Четких баз не было.
Решил пойти методом последовательных приближениий с помощью пиления деталей из оргстекла.)
Но, была основа – крышка LED драйвера!
Основная проблема – как закрепить, используя существующие конструктивные элементы ручки?
Использовал выступ винта и «уши» алюминиевых накладок (фото 4-6).
Обошелся по минимуму: 3 алюм. детали, 5 из орг. стекла, 9 винтов))).
Покрасил автоэмалью (фото 7).
Заработала)))
