Идеальный монтаж ТВ: секреты скрытой и безопасной проводки

Фундаментальный запрет: почему нельзя прятать обычные кабели в стену

Стремление к минимализму и чистоте интерьера часто приводит к желанию спрятать все провода от настенного телевизора и саундбара в стену. Однако просто прорезать отверстие и пропустить через него штатный шнур питания телевизора — это грубейшее нарушение правил электробезопасности, которое может привести к катастрофическим последствиям. Стандартные кабели питания, поставляемые с электроникой, и обычные бытовые удлинители категорически не предназначены для прокладки внутри стен, потолков или полов.




Причины этого запрета, закрепленного в электротехнических нормах многих стран, включая американский NEC (National Electrical Code), универсальны и логичны. Во-первых, изоляция таких шнуров не рассчитана на условия внутри стены: отсутствие вентиляции, возможный контакт с утеплителем, механические нагрузки и трение. Со временем она может деградировать, растрескаться и привести к короткому замыканию и пожару. Во-вторых, кабели, предназначенные для прокладки внутри стен, такие как ВВГнг в России или Romex (NM-B) в США, проходят строгие испытания на огнестойкость и механическую прочность. Штатный шнур телевизора таких испытаний не проходит.

Последствия нарушения этих правил выходят за рамки теоретической опасности. В случае пожара, вызванного неправильной проводкой, страховая компания с высокой вероятностью откажет в возмещении ущерба, так как причиной стало прямое нарушение норм безопасности. Более того, публичные обсуждения или демонстрация таких нарушений, например, в социальных сетях, могут служить доказательством осознанного пренебрежения правилами. Эстетика не должна достигаться ценой безопасности.

Правильные и безопасные методы организации питания за телевизором

Существует несколько законных и безопасных способов подать питание на настенный телевизор, не нарушая строительных и электротехнических норм. Основная идея заключается в использовании компонентов, сертифицированных для скрытой установки.




Самый популярный и удобный для самостоятельной установки метод — это использование специализированных комплектов для скрытого монтажа. Такие наборы, производимые компаниями вроде PowerBridge или SANUS, представляют собой систему из двух модулей: впускного (нижнего) и выпускного (верхнего). Модули соединяются между собой кабелем, предназначенным для прокладки в стене (например, 14/2 NM-B), который уже включен в комплект. Нижний модуль подключается к существующей розетке с помощью внешнего шнура, а верхний представляет собой утопленную розетку, которая устанавливается непосредственно за телевизором. Таким образом, ни один несертифицированный кабель внутри стены не оказывается.

Другой, более трудоемкий, но абсолютно корректный способ — это перенос существующей розетки или создание новой непосредственно за телевизором. Эту работу должен выполнять квалифицированный электрик, который проложит от распределительной коробки или ближайшей розетки специальный кабель (например, ВВГнг) и установит стандартный подрозетник и розетку. Этот метод идеален для новостроек или капитального ремонта. В некоторых регионах с особо строгими нормами, где требуется прокладка кабеля в металлической гофре или трубах, этот вариант является единственно возможным.

Что касается низковольтных кабелей (HDMI, Ethernet, оптика), их, как правило, можно прокладывать в стене без таких строгих ограничений. Однако для удобства и защиты их рекомендуется пропускать через специальные сквозные модули со щетками или пластиковыми каналами, которые часто идут в комплекте с наборами для скрытого питания.

Обзор готовых решений для скрытой проводки

Рынок предлагает множество продуманных комплектов, которые делают процесс скрытого монтажа доступным даже для людей без опыта в электрике.

Комплекты PowerBridge: универсальность и простота

Компания PowerBridge Solutions является одним из лидеров в этой нише. Её флагманский продукт, PowerBridge ONE-CK, представляет собой идеальное решение для одного телевизора. Комплект включает два модуля, утопленную розетку для верхнего блока, шестифутовый (около 1.8 м) кабель для прокладки в стене и такой же длины внешний шнур питания. Ключевая особенность — предварительно обжатые коннекторы PowerConnectors. Это означает, что пользователю не нужно зачищать провода и работать с клеммами: достаточно просунуть кабель в стену и просто соединить два разъема до щелчка. Это делает установку максимально быстрой и безопасной. Модули также оснащены зелеными светодиодными индикаторами, подтверждающими наличие питания.

Для тех, кому нужно запитать не только телевизор, но и саундбар, существует модель TWO-CK с двойной розеткой на верхнем модуле. Если же требуется большая длина, производитель предлагает комплекты с кабелем до 30 футов (более 9 метров). Модели с приставкой "PRO" (например, ONE-PRO-6) предназначены для тех, кто предпочитает самостоятельно подключать провода к клеммам розеток. Все продукты PowerBridge сертифицированы по стандартам UL и соответствуют требованиям NEC, что гарантирует их безопасность.

Другие решения: от SANUS до встраиваемых боксов

Компания SANUS также предлагала популярный комплект WSIWPSB1 (ныне снят с производства), ориентированный на связку «ТВ + саундбар». Его особенностью были щетки-вставки, которые не давали низковольтным кабелям провалиться обратно в стену в процессе монтажа. В комплект также входила небольшая пила для гипсокартона, что подчеркивало его ориентацию на самостоятельную установку.

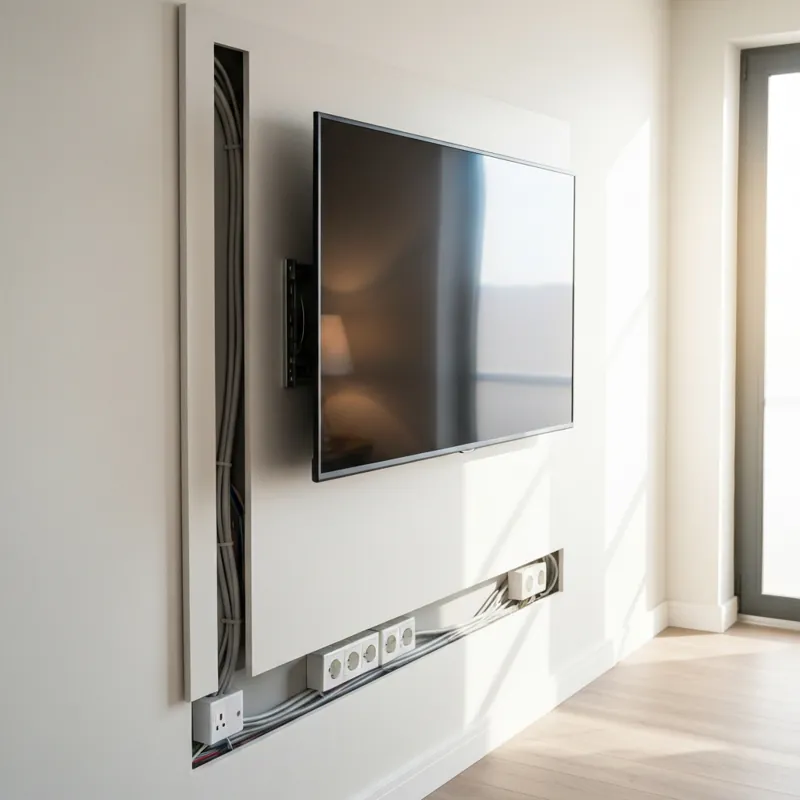

Для более основательного подхода существуют утопленные монтажные коробки, такие как модель HT2302CWH. Это решение представляет собой большой пластиковый бокс, который монтируется между стойками каркаса стены. Внутри бокса предусмотрены раздельные отсеки для силовой розетки и низковольтных кабелей. Такая конструкция позволяет разместить за телевизором не только розетку, но и небольшие блоки питания или медиаплееры, при этом телевизор будет висеть максимально близко к стене. Этот вариант отлично подходит как для нового строительства, так и для модернизации существующих стен.

Особый случай: монтаж саундбара Sonos Arc и его подводные камни

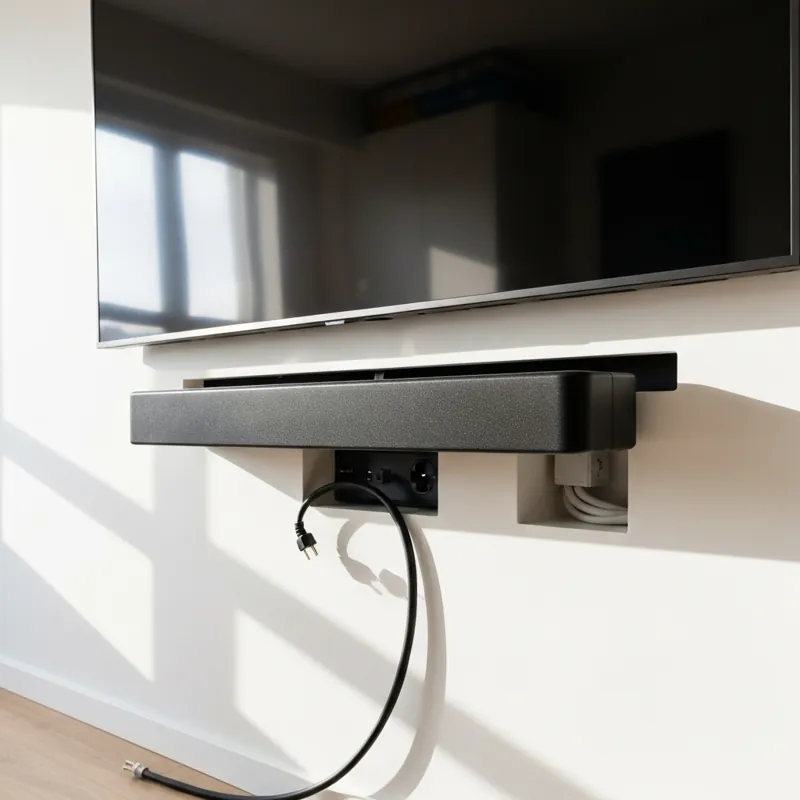

Монтаж популярного саундбара Sonos Arc является ярким примером того, как продуманный дизайн одного устройства может вступать в конфликт с правилами электромонтажа и физическими ограничениями. Фирменное настенное крепление для Arc создает эффект парящего саундбара, прилегающего к стене практически вплотную. В центре крепления есть небольшое углубление (шириной около 12 см и глубиной чуть больше сантиметра), которое, по задумке Sonos, предназначено для размещения за ним розетки.




Однако на практике это создает серьезные проблемы. Стандартная одинарная розетка едва умещается в этом пространстве, не оставляя места для маневра с кабелем питания. Штатный шестифутовый кабель Sonos Arc имеет довольно массивную вилку и недостаточную гибкость, чтобы его можно было аккуратно свернуть и спрятать в этом крошечном пространстве. В результате либо саундбар не прилегает к стене плотно, либо кабель приходится изгибать под критическим углом. Для идеального скрытого монтажа требуется очень короткий и плоский кабель питания с угловой вилкой C7, который Sonos, к сожалению, не предлагает.

Более того, для корректной работы технологии Dolby Atmos саундбар Arc требует свободного пространства над собой. Его динамики, направленные вверх, должны отражать звук от потолка, создавая объемную звуковую сцену. Поэтому между телевизором и саундбаром необходимо оставлять зазор минимум в 10 сантиметров. Это несколько нивелирует проблему с кабелем, но требует точного планирования высоты монтажа обоих устройств. По рекомендациям экспертов, таких как Peter Pee, для оптимального эффекта Atmos саундбар должен располагаться на уровне ушей слушателя или чуть выше, чтобы первый звуковой импульс от верхних динамиков приходил именно от потолка, а не напрямую.

Ситуация усложняется в городах с особо строгими электротехническими нормами (например, Нью-Йорк или Чикаго), где запрещено совмещать силовые и низковольтные линии в одном подрозетнике без специального металлического разделителя. Это делает использование многих комбинированных решений невозможным и требует установки двух отдельных коробок, что еще больше усложняет «чистый» монтаж за Sonos Arc.

Процесс установки: от разметки до подключения

Установка готового комплекта для скрытой проводки обычно занимает не более 30-40 минут и не требует специальных навыков. Процесс состоит из нескольких простых шагов. Сначала с помощью рулетки и детектора скрытой проводки определяется безопасное место для двух отверстий в гипсокартоне — одно за будущим телевизором, другое внизу, рядом с существующей розеткой. Важно убедиться, что между этими точками нет стоек каркаса или других препятствий.

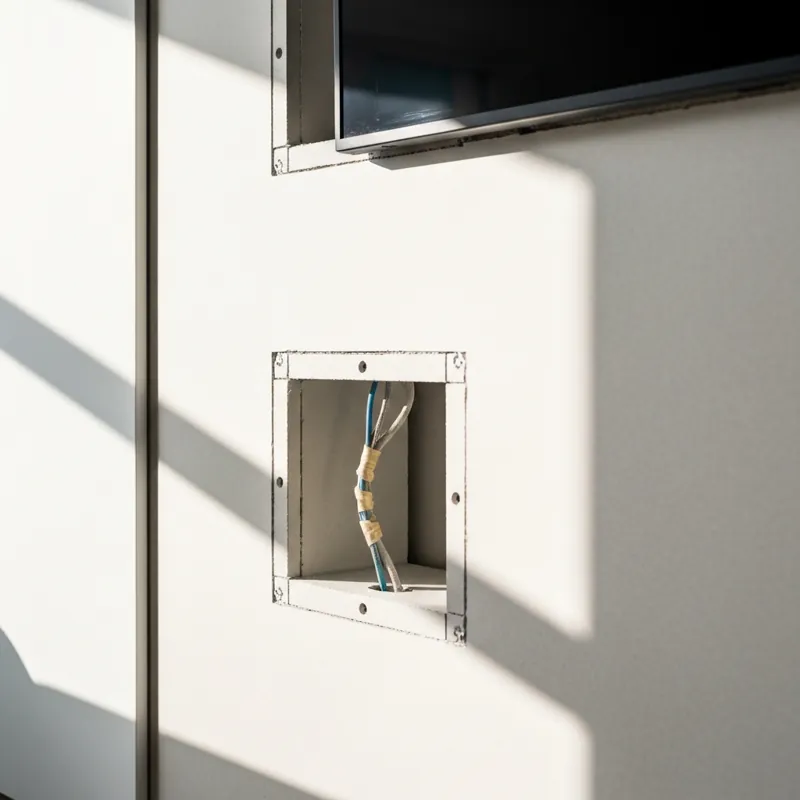

Далее, используя шаблон из комплекта, карандашом размечаются контуры будущих отверстий. С помощью специальной пилы для гипсокартона или острого строительного ножа аккуратно вырезаются два прямоугольных проема. Затем через верхнее отверстие вниз опускается кабель из комплекта, к которому можно примотать изолентой низковольтные кабели (HDMI, Ethernet).

В нижнем отверстии кабель вытягивается наружу. Если комплект использует коннекторы, как у PowerBridge, они просто соединяются до щелчка. Если требуется подключение к клеммам, провода зачищаются и закрепляются в соответствии с инструкцией. После этого оба модуля — верхний и нижний — устанавливаются в отверстия и фиксируются с помощью встроенных распорок или винтов. Остается лишь подключить внешний шнур питания к нижнему модулю и к ближайшей розетке, а в верхнюю, утопленную розетку за телевизором, включить сам ТВ и саундбар. В результате получается эстетичное и, что самое главное, абсолютно безопасное решение.
