Улучшение - железная защёлка диспенсера на 3D принтере. И другие защёлки.

А разве он из металла? Я так поняла, что это пластик и можно выбрать под нержавейку или бронзу?!?

Дюймовочка, это реальные металлы : нержавейка и бронза. Иначе и смысла не было бы в этой ЗД печати из пластика - шило на мыло. А так, один раз заказал металлическую, и будет служить защёлка, дольше, чем сама печка

Талия, это хорошо, жду отправки пока в работе моя защелка.


 02 Июня 2017, 17:05:35

Поехала защелка, прислали трек.

Молодец Дюймовочка, пишите что и как. Где заказчики пропали, лето началось?

Поехала в Россию, ждемс




PS: Всем Приветик!
Вот и приехала моя защелка НРЖ из США для печки. наверное месяц не прошел, меньше.....
Теперь главное не потерять

Дюймовочка, поздравляю! Может наладите продажу защёлок в Москве?

Не, за 2200 эта штучка от часов не пойдёт. У меня слух как у глухого Бетховена, но всё равно прекрасно слышу как печка бабахает: на 4-х часовой программе №3 «Основной с изюмом» за 3.08 до окончания, а на 5-ти часовой (кулич) за 3.42 до победного конца. Открываю крышку и засыпаю изюм из пиалы прямо на тесто и иду пить пиво, теперь враг не пройдёт. И что-то мне внутренний голос подсказывает что это китайцы казлы вместо металла применили хреновенькую пластмассу. У них это везде за манифест, даже в Мерседесе наслесарили (в авто).

Акция Shapeways: бесплатная доставка при заказе от $25

contramot5, себестоимость детали то 14.95$(норм цена) * 60 = 900р (кто виноват что рубль сдулся в 2 раза?), а платить за доставку высокий процент от стоимости детали ясно дело не рентабельно. Как раз по этой теме у Shapeways до 24 сентября акция сейчас - при заказе на сумму выше 25$ - бесплатная доставка по всему миру! Так что кто собирался заказать, самое время:).

Здравствуйте!!! Всех с Наступающей Пасхой!!! Проблема покупки детали в России так и не решена??? Пробовал заказать на вышесказанном shapeways, там все тоже «Компания UPS временно приостановила прием посылок, отправленных частным лицам на территории России, до дальнейшего уведомления. Приносим извинения за доставленные неудобства.«Может кто подскажет как мне проще купить деталь, проживая на окраине земли (В Норильске) ))). Я без нее тоже давненько уже обламываюсь. Хоть она и нужна мне раз в год на куличи, в это время всегда про нее и вспоминаю. А так всегда на своем 2501, всегда обычный хлеб в основном юзаю.

vasilevich78, приветствую! Да, недавно смотрел, та же надпись про «временно приостановлена», которая уже годами длится. Ну так и остаётся пока вариант перенапрявлять через адрес другой ближайшей страны (Китай, Украина) или через знакомых, кто в Нидерландах или США бывает (фабрики там). Надо исследовать сервисы перенаправки.

Wital,

сделал 3D модель в точных размерах для изготовления защёлки из нержавеющей стали на 3D принтере.

А можно эту 3D модель выложить здесь, или, может в ПМ?

Прошёл довольно большой срок и поломалась защёлка провёл склейку суперклеем, но при нагреве есть вероятность того, что снова развалится. Как альтернативу искал чем же можно заменить такой замок, но пока нет вариантов. Честно сказать этим диспенсером не так уж и пользуюсь, сейчас просто вытащил его из гнезда, но из простого интереса хочу найти вариант замены, может среди каких-нибудь игрушек можно будет встретить похожую деталь, тогда заменю.

Wital, А можно эту 3D модель выложить здесь, или, может в ПМ?

Или чертеж, если есть. ХП досталась бу, нижнего крючка нет, поэтому я его размеры не могу снять

Подробная инструкция по замене защёлки: размеры, литьё, заказ

провёл склейку суперклеем, но при нагреве есть вероятность того, что снова развалится. Как альтернативу искал чем же можно заменить такой замок, но пока нет вариантов. Честно сказать этим диспенсером не так уж и пользуюсь, сейчас просто вытащил его из гнезда, но из простого интереса хочу найти вариант замены, может среди каких-нибудь игрушек можно будет встретить похожую деталь, тогда заменю.

Суперклей токсичный, особенно при нагреве не понятно что он там выделяет, с пищей не совместим, да и температуру вряд ли выдержит, если не склеенная пластиковая защёлка лопается от температуры, то место соединения врят ли будет прочнее. Если вытащить диспенсер, то нужно чем то закрыть большую брешь в контуре печки, через неё будет потеря тепла через горячий воздух и инфракрасное излучение, может наружный пластик крышки деградировать от температуры. Лучше оставить диспенсер на месте, а крышку без защёлки подвязать проволокой. Замену найти не реально, деталь то не стандартная, а сделана конкретно под посадочные плоскости диспенсера и ось вращения, даже форма крючка важна и допуск по размерам маленький, иначе крышка не будет нормально закрываться. Как вариант по старой защёлке можно сделать форму для литья и отлить из пластика.

Или чертеж, если есть. ХП досталась бу, нижнего крючка нет, поэтому я его размеры не могу снять

Фото-чертёж в профиль я дал в самом начале, снять пару размеров и вуаля. Даже если деталь не целая, сфотать её (с минимальным углом обзора (максимальным зумом)), совместить с моей фото и зная размер части, получить полный размер. Снять размеры в ширину, если нет крючка, то его ширину (не критичную) подскажет ширина ушка на крышке.
Проще заказать у Shapeways или Sculpteo(там я тоже оформил когда Shapeways ценник за материалы поднял до общего) если бы была доставка прямая, у обоих експресс почтовые сервисы забанили Россию уже давно (видимо из за сроков на таможне), а надёжных конкурентов с адекватной ценой за такое изделие я пока не знаю, лучший вариант был бы привезти партию, а внутри России уже распределять.

Если вытащить диспенсер, то нужно чем то закрыть большую брешь в контуре печки, через неё будет потеря тепла через горячий воздух и инфракрасное излучение, может наружный пластик крышки деградировать от температуры.

Виталий, извините, вмешиваюсь. У меня Панасик 2511. Диспенсер ставлю только на программы с добавками и сразу после срабатывания вынимаю. Отверстие закрыла фольгой от шоколадки. В таком виде у меня печь живёт уже три года. Никаких проблем ни с крышкой, ни с печкой нет. И на цвет корочки фольга не повлияла.

Виталий, извините, вмешиваюсь. У меня Панасик 2511. Диспенсер ставлю только на программы с добавками и сразу после срабатывания вынимаю. Отверстие закрыла фольгой от шоколадки. В таком виде у меня печь живёт уже три года. Никаких проблем ни с крышкой, ни с печкой нет. И на цвет корочки фольга не повлияла.

Ну так, прокладка из фольги большое дело делает.

Добрый день!
Прочитал всю тему, понял, что доставки защелки в Россию на настоящий момент нет. Если знакомые живут в Германии, реально через них переслать?

Добрый день!
Прочитал всю тему, понял, что доставки защелки в Россию на настоящий момент нет. Если знакомые живут в Германии, реально через них переслать?

Здравствуйте!
Да, из за того, что отправка экспресс, а наша таможня с этим не совместима, уже много лет такие почтовые отправления в Россию не работают. На адрес в другой стране отправить конечно можно, или знакомым, или службам почтового форвардинга, их счас много всяких.

Виталий, нашла скажите, в раздумьях как заказать в Украину и оплатить защёлку эту..
За семь лет первый раз сломалась защёлка, подклеила так же суперклеем.
Хоть что то посоветуйте пожалуйста, хотелось бы из нержавейки так же эту защёлку...

Инструкция по заказу через Shapeways в Украину

Виталий, нашла ...ser-latch?li=shareProduct скажите, в раздумьях как заказать в Украину и оплатить защёлку эту..
За семь лет первый раз сломалась защёлка, подклеила так же суперклеем.
Хоть что то посоветуйте пожалуйста, хотелось бы из нержавейки так же эту защёлку...

Здравствуйте Алёна, то есть вы через гугл нашли мою защёлку? Суперклей с продуктами не надо использовать, тем более при таких температурах, он токсичный и всё равно не выдержит.
Сейчас проверил, в Украину заказ защёлки оформляется (а в Россию до сих пор отказ), но ценник за доставку $29. Выгодно заказать сразу несколько и потом продать лишние по месту т. к. цена доставки не зависит от кол-ва защёлок.

то есть вы через гугл нашли мою защёлку?

Да, через гугл)))
Просто заказ не оформляется.
Не понятно, как оплатить и как заказать.
Кроме того, что положила в корзину и пыталась оформить заказ, больше ничего не происходит.
Буду заказывать две, потому что у меня две хп Панасоник.
Доставка, да.29 долларов.
Дороже самой защёлки.
Я так понимаю, что нужно сначала зарегистрироваться на сайте?
Подскажите пожалуйста

Просто заказ не оформляется.
Не понятно, как оплатить и как заказать.
Кроме того, что положила в корзину и пыталась оформить заказ, больше ничего не происходит.
Буду заказывать две, потому что у меня две хп Панасоник.
Доставка, да.29 долларов.
Дороже самой защёлки.
Я так понимаю, что нужно сначала зарегистрироваться на сайте?
Подскажите пожалуйста

Не обязательно регистрироваться, просто добавляете в корзину, нажимаете Checkout, там на странице нужно выбрать страну доставки и заполнить поля адреса, дальше выбрать способ оплаты, всё как обычно в других интернет магазинах, заказ примут, изготовят и отправят, доставка в СНГ и даже Китай по 29$, а в европейские страны есть дешёвая, там можно повыбирать в корзине страны и посмотреть разные цены доставки Shipping.

Wital, здравствуйте. Подскажите, пожалуйста, как работает данная защёлка из металла? Вы не могли бы поделиться моделью этой защёлки?

Wital, здравствуйте. Подскажите, пожалуйста, как работает данная защёлка из металла? Вы не могли бы поделиться моделью этой защёлки?

Здравствуйте Maryna, защёлка работает отлично Исходную модель распространять нельзя, только заказывать 3Д печать в shapeways ( ) или
sculpteo ( ). Но можете сами смоделировать по профилю, что я дал в начале.

Я присоединюсь к тому, кто закажет из России.

Свершилось! Получил я деталь, начал сравнивать с родной, практически всё в яблочко, детализация хорошая, испугался что цилиндр (ось) децл больше в диаметре (доли миллиметра), а получилось даже лучше чем родная села на своё место, т. к. люфт крышки пропал. Собрал, нажимается, открывается так же как родная, всё мягко, отлично! Сделал много фото в разборе и сборе, так же видео про срабатывание, постепенно выложу.

Виталий, хотим присоединиться к благодарностям! Тоже пошли проторенным вами путем и заказали в этой фирме Шопотамом защелку для своей SD-ZB2502 в таком же как у вас железном исполнении, и еще одну на всякий случай в алюминиевом. Алюминий оказался чуть-чуть шероховатее по фактуре, что ничему не мешает. Решили начать с железной. Она не просто села идеально, а еще и выглядит как все время там и была. Спасибо вам еще раз!

Виталий, хотим присоединиться к благодарностям! Тоже пошли проторенным вами путем и заказали в этой фирме Шопотамом защелку для своей SD-ZB2502 в таком же как у вас железном исполнении, и еще одну на всякий случай в алюминиевом. Алюминий оказался чуть-чуть шероховатее по фактуре, что ничему не мешает. Решили начать с железной. Она не просто села идеально, а еще и выглядит как все время там и была. Спасибо вам еще раз!

innochkaiva, спасибо за ордер и такой отзыв! Приятно читать. А Shapeways похоже убрали отзывы со страницы продукта, только лайки можно ставить.

Интересный апгрейд, спасибо! Надо будет заказать для своего 2501.

Wital, Виталий, здравствуйте, я не смогла найти 3D модель, подскажите, где взять файл, вы пишите, что сделали ее.

Наталья, напечатать на FDM-принтере не получится. Да и Виталий вправе не передавать свою работу в паблик домайн.

Bast1nda, здравствуйте, пару сообщений выше я уже отвечал на подобный вопрос, модели нет в общем доступе. Лучше закажите проверенный готовый продукт

Yuriy, Wital, спасибо, мне нужна была модель, энную сумму я бы перевела, не проблема. (Я вкурсе стоимости на такие модель).

Поправьте первый пост про то, что есть модель уж тогда, чтобы никто и не писал, иначе не пойму, зачем эта фраза в первом посте?
Заказать я и так бы сообразила как, мне проще и дешевле диспенсер в сборе купить в сервисном центре))))

Yuriy, почему не получится напечатать? И не такое печатали.

Наталья, температурный режим при работе хлебопечки. Там же сильный нагрев + пластик нужен с пищевым сертификатом.

Поправьте первый пост про то, что есть модель уж тогда, чтобы никто и не писал, иначе не пойму, зачем эта фраза в первом посте?

Всё там нормально с первым постом.

Заказать я и так бы сообразила как, мне проще и дешевле диспенсер в сборе купить в сервисном центре))))

Пластик снова лопнет и будет коллекция диспенсеров без защёлок.

Yuriy, почему не получится напечатать? И не такое печатали.

Нет смысла защёлку делать из пластика (тем более низкотемпературного), только металл, сделал, поставил и забыл.

Изготовление защёлки на 3D-принтере за 50 рублей

Нашла у себя в городе. В конторе девочка нарисовала 3д модель, сама модель 300 рублей, печать 15 ми нут, стоимость изготовления собственно защелки 50 рублей.
Кому нужно потом модель скину или выложу сюда. Смысл покупать за такие безумные деньги, не понимаю. У меня пластмасса 7 лет простояла. Цена ее 50 рублей. Можете сами у себя в городе заказать, сейчас 3Д принтеров полно везде.

Пластик снова лопнет и будет коллекция диспенсеров без защёлок.
Нет смысла защёлку делать из пластика (тем более низкотемпературного), только металл, сделал, поставил и забыл.

Пластик простоял 7 лет, стоимость новой 50 рублей. Вечного ничего нет, поменяю еще раз при такой то стоимости.

3Д модель тут размещу, как заберу свою.

Смысл покупать за такие безумные деньги, не понимаю.

Смысл в том что нужно делать железную защёлку как тюнинг, апгрейд, улучшение, про это и тема и не так уж и дорого за крутой апгрейд от топовой конторы 3Д печати чтоб навсегда забыть об этой проблеме с пластиком, что поделать если печать металлом дорогая и доставка тоже не радует, выбора нет. А из пластика печатать это шило на мыло, проблема то остаётся, а как насчёт выделений ядовитых газов при нагреве, короче пластик и высокие температуры плохо совместимы.

У меня пластмасса 7 лет простояла.

Ну так без дела и 70 лет может простоять, а если постоянно печь, то врят ли) Правильнее сказать через сколько циклов нагрева пластик лопнет. У меня через 2 года защёлка сама развалилась от температур при том что диспенсер не работал, а еслиб ещё эту защёлку механизм дёргал часто, то и того раньше. А та первая железная у меня до сих пор в активной выпечке.

3Д модель тут размещу, как заберу свою.

Ну покажите какая защёлка получилась, какой тип пластика, была ли усадка размеров при остывании, села ли по размерам в диспенсер, нормально ли срабатывает и открывает крышку?

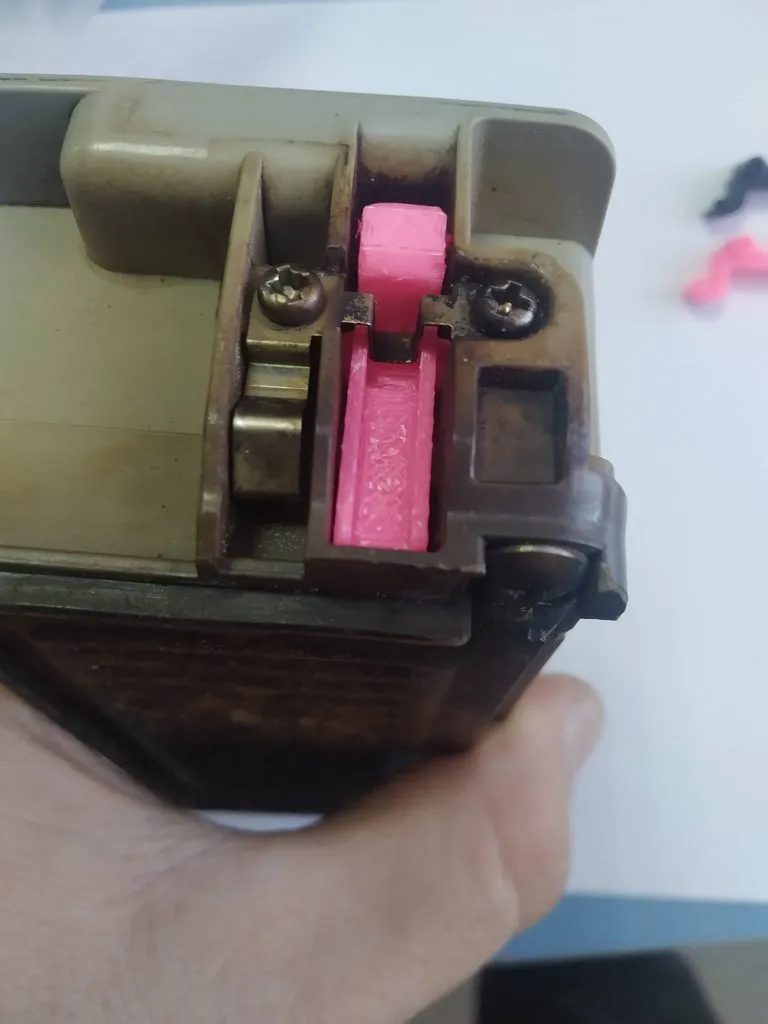

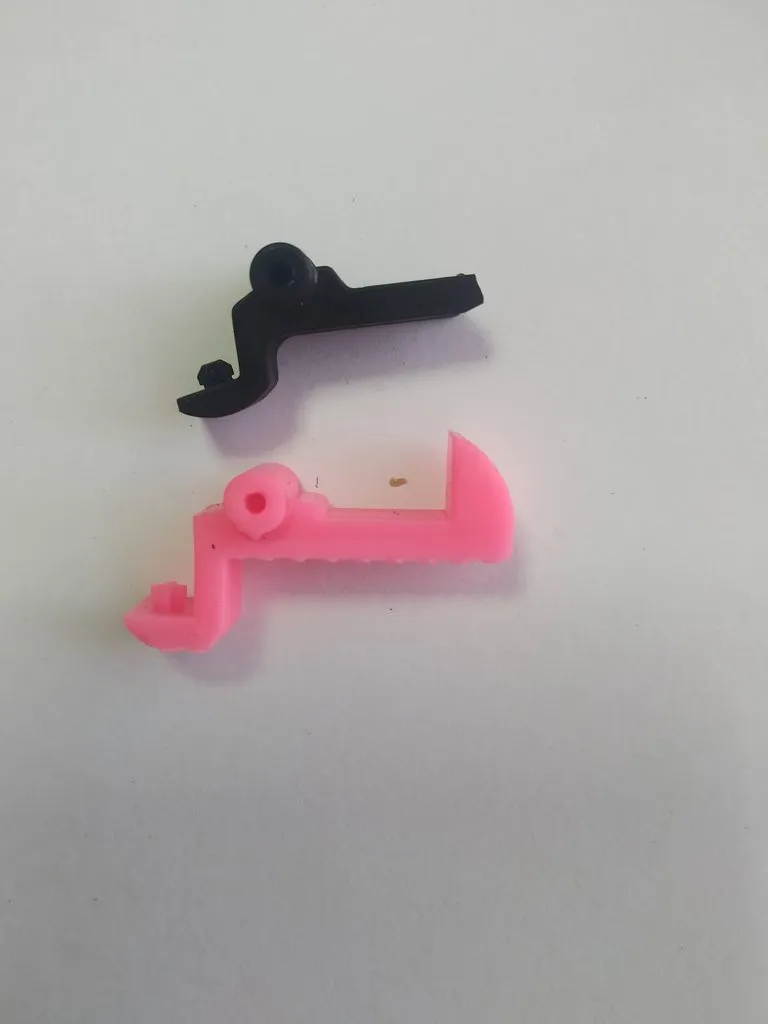

Сделали, 2 штуки сразу одну полнее заполнили, вторую, как оригинальная.







Скачивать файл можно отсюда.




Итого. 50 рублей 2 (две) защелки.

Сделали, 2 штуки сразу одну полнее заполнили, вторую, как оригинальная.

Пластик какой?

Пластик какой?

Который выдерживает температуру, я сказала, что для печки.
Плюс нашла еще где напечатают из металла. Попробую и металлическую.



Все развивается, сейчас можно сделать или купить почти все. Там же я для моноколеса отливала детальку.

Который выдерживает температуру, я сказала, что для печки.

Выдерживает температуру это очень относительно, можете сказать конкретную марку пластика из которого напечатали?)

Плюс нашла еще где напечатают из металла. Попробую и металлическую.

Что за контора, в России?

Который выдерживает температуру, я сказала, что для печки.
Плюс нашла еще где напечатают из металла. Попробую и металлическую.



Все развивается, сейчас можно сделать или купить почти все. Там же я для моноколеса отливала детальку.

И я хочу металлическую. Из пищевого металла?

Из пищевого металла?

А какая разница? Она ж с продуктами не контактирует?

Оригинальные диспенсеры: артикулы и цены для разных моделей

Скачивать файл можно отсюда.

Итого. 50 рублей 2 (две) защелки.

Ссылка битая. Кто может перезалить?

ADA44E165-H0 which used in models: SD-2500, SD-2501, SD-2511, SD-ZB2502, SD-ZB2512

В 2500 же нет диспенсера
И какой материал выбирать?




Цена 43 евро. Как целая б/у печка



Ещё защёлки:
SD-253
SD-255 257
SD-2501 2502
SD-2501 2502 2511 2512
SD-2501 2502 2511 2512

Как вариант можно поискать новый оригинальный диспенсер за 1500 р
ADA44E165-H0 - SD-2501 2502 2511 2512
ADA44-145-H - SD-255 257
ADA37E142-H - SD-253

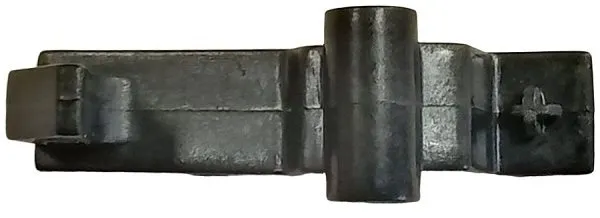

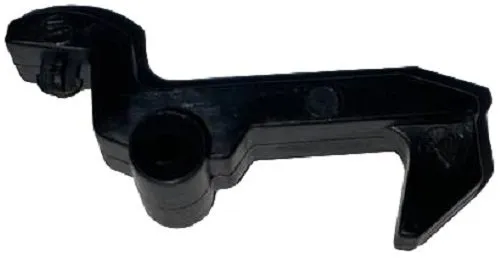

Фото:

ADA44E165-H0 - SD-2501 2502 2511 2512



ADA44-145-H - SD-255 257



ADA37E142-H - SD-253

Полезный сайт с парт намберами деталей:

Перезалито. Скачивать файл можно отсюда.






Итого. 50 рублей 2 (две) защелки.

Кто не сможет отсюда скачать, пишите на почту, скину ссылку. Не часто бываю.

Wital, Wital, Добрый день. Поломалась защелка. Подскажите где в Украине можно заказать

Здравствуйте, кто подскажет, где в России купить такую защелку на диспенсер?

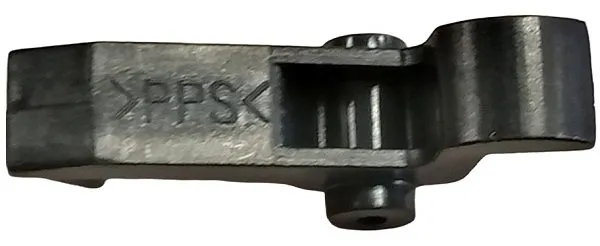

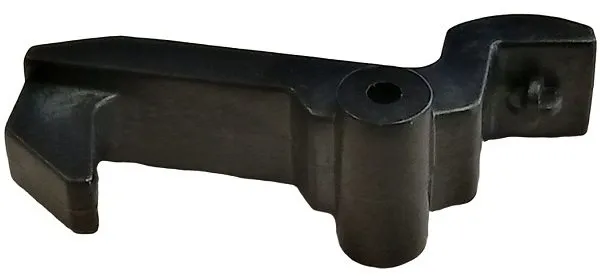

Теперь защелки (крючки) из жаропрочного пластика >PPS< крючок диспенсера для хлебопечи Panasonic SD-ZB2502, 2512, SD-2501, 2511

Теперь защелки (крючки) из жаропрочного пластика >PPS< крючок диспенсера для хлебопечи Panasonic SD-ZB2502, 2512, SD-2501, 2511

И где их такие пластиковые взять?

Если кому надо на озоне появился в продаже крючек для диспенсера-745рубчиков
Я заказал, приедит посмотрим.

dmitrich60,
А можно ссылку?

Наталья, вот

dmitrich60, Андреевна, спасибо

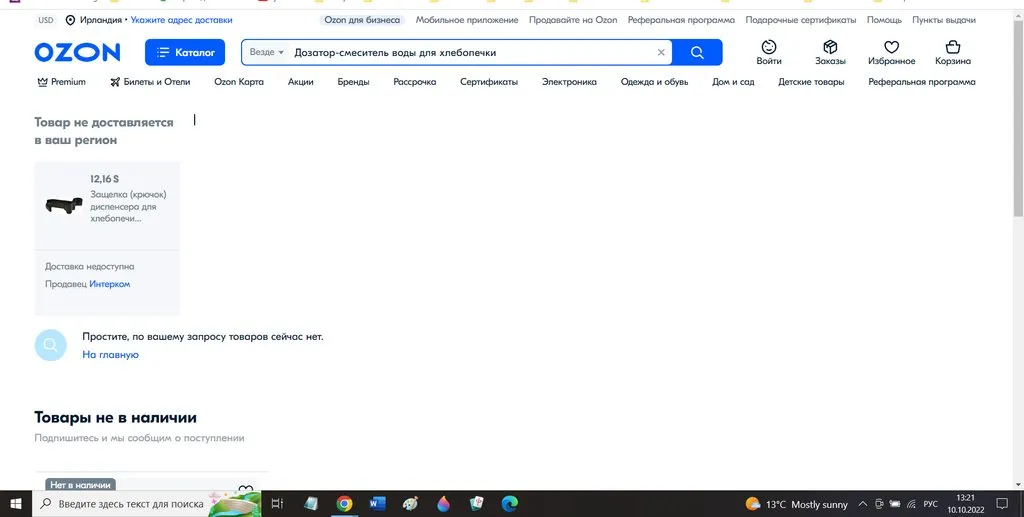

У меня вот так отображается Подробности мне не доступны и ко мне не шлют.

Ну да ладно, мне не надо.
Хотела посмотреть маркировку на детали. Недавно здесь с картинками нам новость рассказали

Теперь защелки (крючки) из жаропрочного пластика >PPS< крючок диспенсера для хлебопечи Panasonic SD-ZB2502, 2512, SD-2501, 2511

крючек для диспенсера

а на 2501 подойдет? а то у меня тоже давно сломан

Koda, Тот что на Озоне подойдет

Koda, Тот что на Озоне подойдет

Я заказал, приедит посмотрим.

ВНИМАНИЕ!!! Важное в конце сообщения!
Сегодня получил крючки из АБС пластика. Заказывал у знакомых в городе. Будем пробовать

К сожалению, расплавился сразу
Да, нужен PPS пластик – мой из АБС

Пришел крючек к диспенсеру, есть надпись PPS. Одну проблему решил.

Сегодня получил крючки из АБС пластика. Заказывал у знакомых в городе. Будем пробовать

К сожалению, расплавился сразу
Да, нужен PPS пластик – мой из АБС

Ясненько.
Спасибо за опыт.

Друзья, защёлка для диспенсера появилась в большом количестве в Интерком-НН (Нижний Новгород). Цена вполне гуманная – 412 руб.ADA44E165-HOOK защелка (крючок) диспенсера для хлебопечи Panasonic SD-ZB2502, 2512, SD-2501, 2511

Здравствуйте, а может быть есть у кого нибудь файл для распечатки защёлки на 3D принтере для модели SD-255?
Заранее Спасибо.
