Скрытые возможности штатной электроники без монтажных работ
Многие владельцы домов и квартир сталкиваются с ситуацией, когда автоматическое освещение гаснет в самый неподходящий момент, заставляя человека хаотично махать руками в темноте. Прежде чем хвататься за кусачки и отвертку, стоит проверить скрытые алгоритмы, заложенные производителями в стандартные датчики движения. Большинство бюджетных и средних по цене устройств оснащены программным режимом ручного управления, о котором редко пишут крупным шрифтом в инструкции. Этот режим, часто называемый сервисным, позволяет зафиксировать свет во включенном состоянии, используя лишь обычный настенный выключатель.
Активация этого режима требует определенной ловкости, так как она завязана на таймингах прерывания питания. Если быстро щелкнуть настенным выключателем в положение «ВЫКЛ», а затем сразу же вернуть его в положение «ВКЛ» в течение одной-двух секунд, электроника датчика воспринимает это как команду на обход пассивного инфракрасного сенсора (PIR). В результате реле замыкается на постоянной основе, и свет продолжает гореть независимо от наличия движения в помещении. Это спасает ситуацию, когда вам нужно длительное время находиться неподвижно, например, при чтении или работе за компьютером.
Возврат к стандартному автоматическому режиму происходит также через манипуляции с питанием. Необходимо выключить тумблер и оставить его в таком положении на определенное время. Разные производители закладывают разные интервалы разрядки конденсаторов управляющей схемы — от десяти до тридцати секунд. После повторного включения устройство перезагружается и снова начинает отслеживать тепловые сигнатуры. Интересно, что многие модели имеют встроенный алгоритм самосброса: даже если вы оставили свет в принудительном режиме, с наступлением следующего цикла «рассвет-закат» датчик самостоятельно вернется к работе по движению, что предотвращает бесполезную трату электроэнергии днем.
Некоторые модели оснащены физическим переключателем с маркировкой «TEST» непосредственно на корпусе сенсорной головки. Однако полагаться на него для постоянного освещения не стоит. Этот режим предназначен исключительно для настройки зоны чувствительности и обычно держит нагрузку включенной крайне ограниченное время, порядка тридцати секунд, после чего снова отключает цепь. Поэтому для полноценного ручного управления этот тумблер бесполезен.
Инженерные решения: изменение схемы подключения
Когда программные методы не срабатывают или отсутствуют в дешевых моделях, приходится вмешиваться в физическую разводку. Существует несколько проверенных схем, позволяющих взять управление светом в свои руки, не теряя при этом функционала автоматики.
Метод параллельной коммутации

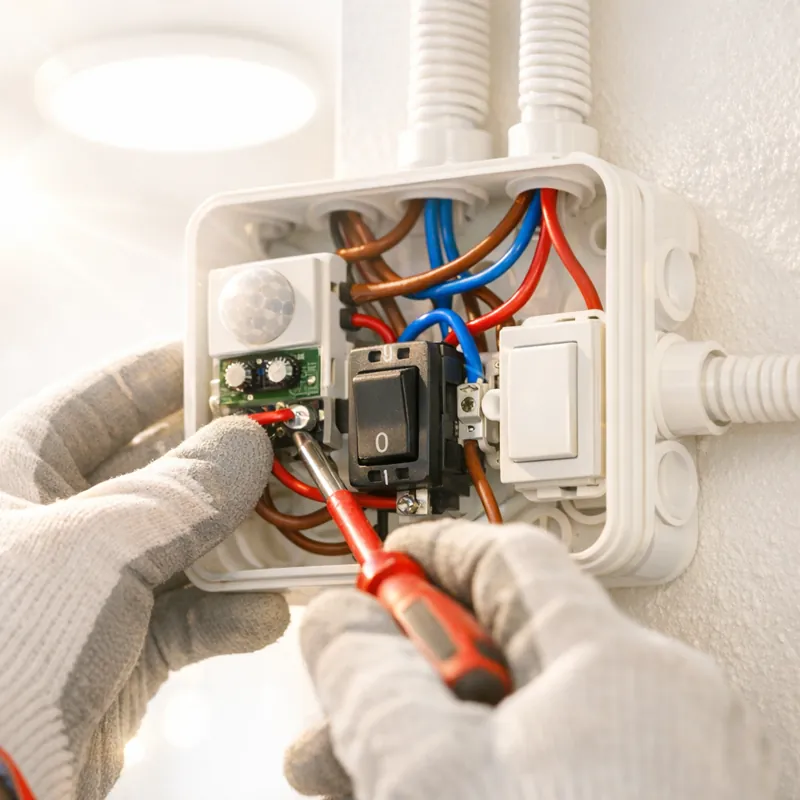

Наиболее прямолинейный подход, часто именуемый электриками «шунтированием», заключается в создании обходного пути для электрического тока. Идея состоит в том, чтобы проложить фазовый провод к светильнику и через датчик, и через обычный выключатель параллельно. При такой схеме ток поступает напрямую на светодиоды или лампы, минуя реле сенсора, когда вы замыкаете клавишу выключателя. Свет загорается принудительно.
Однако у этого метода есть существенный нюанс, о котором часто забывают. Вы не сможете принудительно выключить свет, если датчик в данный момент активен и «видит» движение, так как сенсор продолжает подавать питание по своей линии. Кроме того, при реализации этой схемы критически важно убедиться, что используемый датчик имеет полноценное подключение с нейтралью. В противном случае, при подаче фазы на выход датчика «с обратной стороны», возможны конфликты в управляющей схеме, что приведет к выходу электроники из строя.
Схема с проходным переключателем
Более элегантное и безопасное решение предполагает использование трехпозиционного переключателя, который часто применяют в проходных схемах коридоров. Это позволяет создать систему выбора режимов. Для реализации потребуется кабель с дополнительной жилой (обычно 14/3). В первом положении переключателя ток направляется по линии, идущей в обход сенсора прямо на лампу — это режим «Постоянно включено». Во втором положении ток подается на вход датчика движения, и система работает в штатном автоматическом режиме.
Главное преимущество такого подхода заключается в полной изоляции входа сенсора в момент ручного включения. Питание просто не поступает на электронику датчика, что исключает любые электрические коллизии и продлевает срок службы оборудования. Это наиболее грамотный метод с точки зрения электротехнической безопасности.
Радикальный метод прямого байпаса
В случаях, когда датчик вышел из строя или стал не нужен, применяется полное исключение его из цепи. Это кажется простым действием — соединить вход и выход напрямую, — но здесь кроется опасность для современных LED-систем. Перед тем как соединять провода напрямую, необходимо тщательно проверить рабочее напряжение светодиодов. Если система работает от сети 220В (или 120В в зависимости от стандарта), прямое подключение безопасно. Однако если речь идет о низковольтных системах с интегрированным в плату датчика драйвером или трансформатором, попытка подать сетевое напряжение напрямую на светодиодную матрицу мгновенно сожжет осветительные элементы.
Диагностика и устранение мерцания
Одной из самых раздражающих проблем при модернизации освещения является стробоскопический эффект или мерцание светодиодных ламп при работе с датчиками движения. Часто это сопровождается едва слышным гудением или даже наводками на другую бытовую технику, например, компьютерные колонки.
Проблема отсутствия нейтрали
Корень зла часто кроется в старых или упрощенных датчиках, которые маркируются как «не требующие подключения нейтрали» (2-wire sensors). Для своей работы такая электроника должна потреблять микроскопический ток даже в выключенном состоянии, чтобы питать внутреннюю схему управления. Этот ток «утечки» проходит через нить накаливания лампы, что для старых ламп накаливания было совершенно безвредно.
Однако современные компактные люминесцентные лампы (КЛЛ) и светодиодные драйверы (LED) работают иначе. Они не являются резистивной нагрузкой. Внутри цоколя такой лампы стоит выпрямитель и конденсатор. Ток утечки от датчика постепенно заряжает этот конденсатор. Когда заряд достигает порогового значения, схема лампы пытается запуститься, происходит короткая вспышка света, конденсатор разряжается, и цикл повторяется снова.

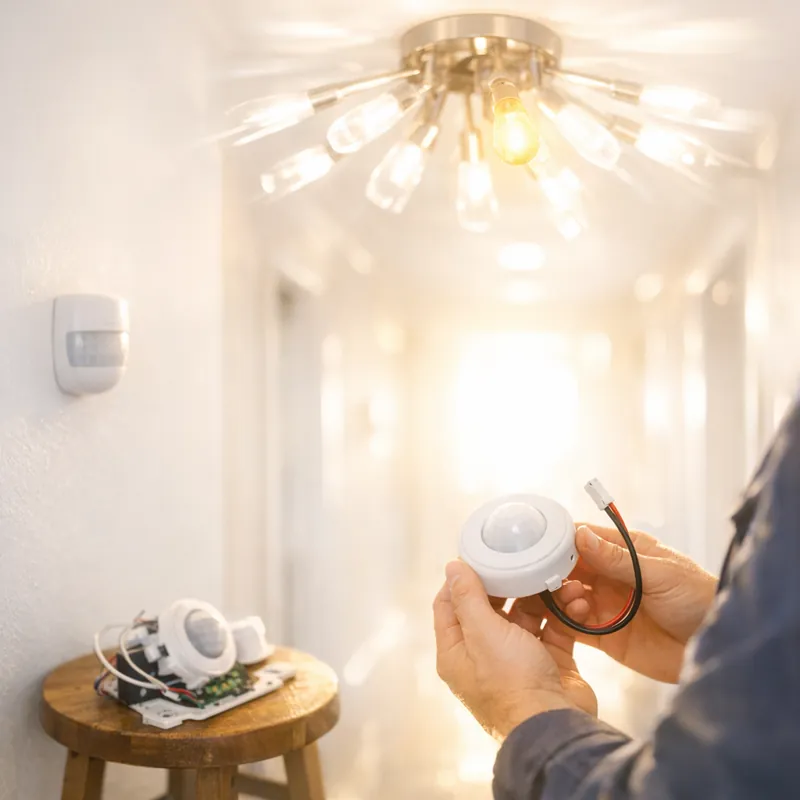

Решить эту головоломку можно двумя путями. Первый — «грязный хак»: заменить одну из светодиодных ламп в люстре на обычную лампу накаливания малой мощности. Она выступит в роли шунта, пропуская через себя паразитный ток утечки без свечения, тем самым стабилизируя работу остальных ламп. Второй, более правильный путь — полная замена датчика на трехпроводную модель с отдельным подключением нулевого провода (Neutral), что физически разделяет цепи питания электроники и нагрузки.
Ошибки коммутации нагрузки
Иногда пользователи, наслушавшись вредных советов или неправильно поняв физику процесса, пытаются соединять лампы последовательно, надеясь увеличить нагрузку для корректной работы сенсора. Это грубейшая ошибка. Патроны светильников всегда должны подключаться параллельно (фаза к фазе, ноль к нулю). Последовательное соединение приведет к резкому падению напряжения на каждой лампе, из-за чего свет будет тусклым или вовсе отсутствовать, а электроника драйверов будет работать в нештатном режиме перегрузки.
Также следует помнить о минимальном пороге нагрузки. Некоторые старые симисторные датчики просто не видят современные светодиоды, потребляющие 5-7 Ватт, так как их схема рассчитана на минимум 30-40 Ватт. В этом случае поведение системы становится непредсказуемым: от отказа включаться до самопроизвольных срабатываний.
Специфика оборудования и интеграция в умный дом
Различные производители предлагают свои уникальные алгоритмы и схемотехнику, понимание которых необходимо для тонкой настройки.

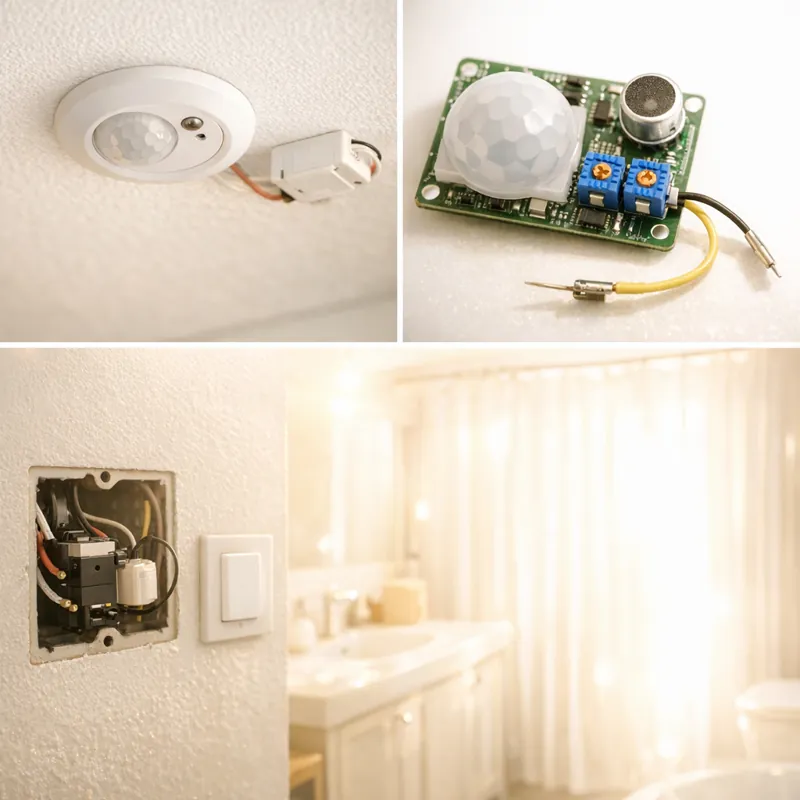

Рассмотрим, к примеру, серию Wattstopper DT-300. Это потолочные датчики двойной технологии, совмещающие пассивный инфракрасный сенсор и ультразвуковой излучатель на частоте 40 кГц. Для перевода такого устройства в сервисный режим не всегда нужен выключатель. На плате часто присутствуют подстроечные резисторы (трипоты). Выкручивание чувствительности ультразвука на минимум может перевести устройство в режим обхода. Важно помнить, что такие профессиональные системы работают от низкого напряжения (24В постоянного тока) и требуют наличия внешнего силового блока (Power Pack), который и коммутирует нагрузку. Диагностика здесь сложнее: чтобы понять, кто виноват — датчик или силовой блок, — нужно отключить управляющий провод. Если свет остался гореть, залипло реле силового блока. Если погас — проблему генерировал сам сенсор.
В мире домашней автоматизации популярностью пользуются реле Shelly. Модели вроде Shelly 1L разработаны специально для подрозетников без нейтрали, но и они подвержены проблеме мерцания при малой нагрузке. Производитель решает это установкой специального модуля Bypass, который монтируется параллельно лампе. При настройке таких систем через приложение крайне важно выбрать правильный тип кнопки — «Toggle Switch», чтобы сохранить физическое управление светом параллельно с командами от контроллера умного дома (Zigbee или Wi-Fi).
Отдельного внимания заслуживает проблема освещения в домах на колесах (RV), например, в моделях Forest River Cherokee или Grey Wolf. Инженеры этих кемперов часто устанавливают в ванных комнатах датчики движения без отдельного настенного выключателя. Это приводит к абсурдным ситуациям, когда человек, принимающий душ за шторкой, оказывается в полной темноте, так как сенсор теряет его из виду. Штатная кнопка на самом плафоне обычно позволяет лишь принудительно выключить свет, но не включить его постоянно. Единственным адекватным решением здесь становится врезка параллельного выключателя, что требует прокладки кабеля в полых стенах или за мебельными панелями фургона.
Фундаментальные правила безопасности
Любые манипуляции с проводкой требуют соблюдения жестких правил, пренебрежение которыми чревато не только поломкой оборудования, но и пожаром. Если после установки датчика в динамиках домашней аудиосистемы появился посторонний гул, это верный признак проблем с заземлением. Вероятно, «земля» была использована в качестве «нуля» для питания электроники, что недопустимо.
Никогда не следует соединять нулевой рабочий проводник и защитное заземление в любой точке цепи, кроме главного распределительного щита. Такое соединение создает паразитные контуры токов, которые могут привести к удару током при касании корпуса приборов.
Работая с двухпроводными датчиками или умными выключателями без нейтрали, помните, что даже в выключенном состоянии через цепь протекает ток. Смена лампочки при простом выключении «клавишей» может быть опасна. Всегда используйте бесконтактный индикатор напряжения перед тем, как касаться токоведущих частей, и обесточивайте линию полностью через автомат в щитке. Электрика не прощает беспечности, а правильно собранная схема управления светом будет служить годами, не требуя внимания.
