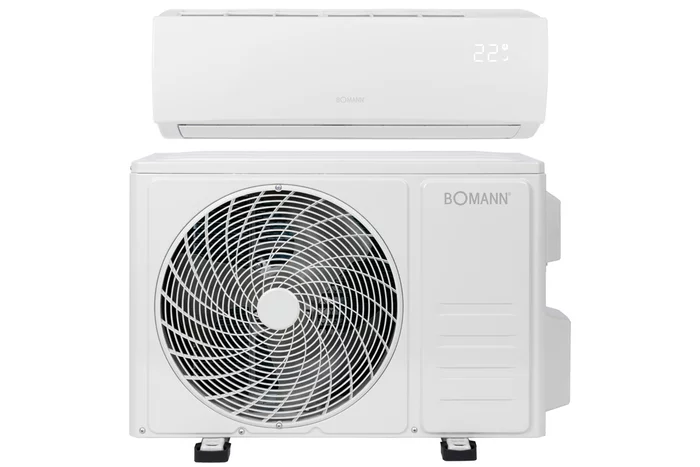

Кондиционер Bomann CL 6047 QC CB

ИНВЕРТОРНЫЙ ПРИВОД — Современная технология обеспечивает высокую производительность охлаждения при существенной экономии электричества.

БЕСШУМНАЯ РАБОТА — Максимальный акустический комфорт достигается благодаря снижению оборотов вентилятора и специальному ночному режиму.

ИНТЕЛЛЕКТУАЛЬНАЯ ДИАГНОСТИКА — Система самостоятельно выявляет неполадки, выводя код ошибки на экран, и автоматически отключает прибор во избежание поломок.

LED-ИНДИКАЦИЯ — Экономичный и контрастный дисплей на лицевой панели позволяет легко отслеживать параметры работы устройства.

УГОЛЬНАЯ ФИЛЬТРАЦИЯ — Встроенный фильтр с активированным углем эффективно задерживает вредные частицы, создавая здоровый микроклимат.

ЗАЩИТА ОТ ГРИБКА — В режиме простоя активируется просушка внутренних элементов, что блокирует размножение плесени и болезнетворных бактерий.

КОНТРОЛЬ ВЛАЖНОСТИ — Специальная функция качественно удаляет излишнюю влагу из воздуха в помещении.

АВТОРЕСТАРТ — При перебоях в электросети кондиционер возобновит работу с сохранением всех заданных ранее настроек.

СУТОЧНЫЙ ТАЙМЕР — Возможность запрограммировать время автоматического включения и выключения системы в течение 24 часов.

ГЛУБОКАЯ САМООЧИСТКА — Технология удаления загрязнений, неприятных запахов и патогенных микроорганизмов, включая легионеллы.
Современная инверторная сплит-система со встроенным модулем Wi-Fi. Устройство обеспечивает полный климатический контроль, работая в режимах охлаждения, обогрева, вентиляции и осушения воздуха. Мощности модели достаточно для обслуживания пространства площадью до 52 м². Прибор адаптирован к зимним условиям и способен работать на обогрев даже при уличных морозах до -15 °C.

Интеллектуальное управление осуществляется через домашнюю сеть (2,4 ГГц) с поддержкой голосовых помощников Google Assistant и Amazon Alexa, а также посредством мобильного приложения на смартфоне или планшете. В комплекте также поставляется многофункциональный пульт ДУ.

Внутренний блок оснащен стильным скрытым LED-дисплеем (Hidden Display), который исчезает при выключении питания. Среди полезных функций: суточный таймер, ночной режим «Сон», экономичный режим ЭКО и трехскоростной вентилятор. Автоматическое качание жалюзи гарантирует равномерное распределение воздушных потоков. Надежность работы поддерживают системы самодиагностики неисправностей и авторестарта с сохранением настроек.



Конструкция оснащена быстросъемным фильтрующим элементом, который удобно извлекать и мыть.
Показатель хладопроизводительности системы достигает 18000 BTU.
В качестве рабочего вещества используется фреон марки R 32.
Интенсивность воздухообмена во внутреннем контуре составляет до 800 кубометров в час.
Акустические характеристики: 27 дБ (A) для комнатного модуля и 50 дБ (A) для уличного агрегата.
Предусмотрена технология автоматической очистки:
— Исключает появление неприятных ароматов, скопление грязи, размножение бактерий и легионелл.
— Гарантирует стабильно высокую продуктивность работы климатического оборудования.
— В стандартный набор входит фильтр на основе активированного угля.



Уровень экономичности при охлаждении соответствует высокому стандарту A++.
В режиме нагрева энергопотребление прибора оценивается классом A+.



Многозадачный инфракрасный контроллер, оборудованный функциональным светодиодным табло (необходимые элементы питания уже находятся в упаковке).

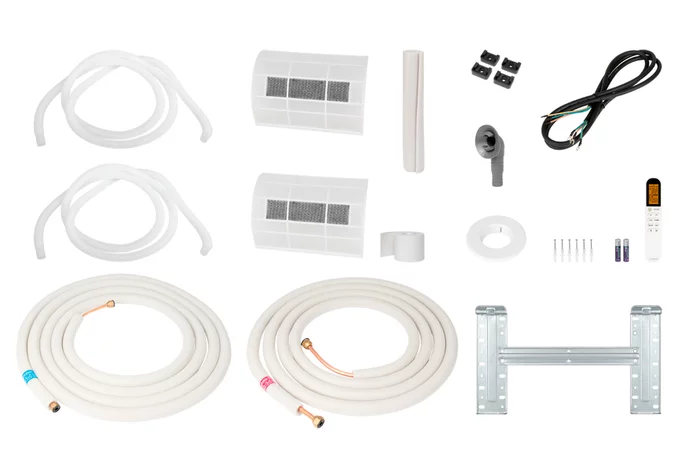

Набор содержит внешний и интерьерный модули, а также все необходимые аксессуары для установки: 5-метровую соединительную магистраль, кабель питания длиной 1,5 м, монтажную панель, дренажный отвод, виниловую обмотку и защитную крышку. Устройство дистанционного управления также входит в комплектацию.

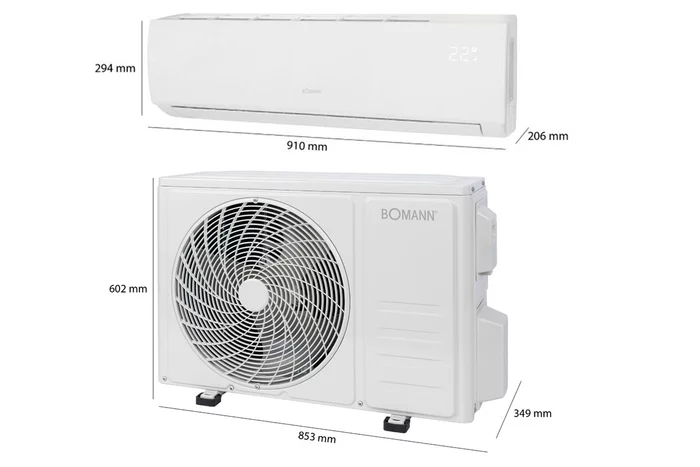

Физические параметры оборудования

• Комнатный модуль: 910×294×206 мм (ширина/высота/глубина), масса нетто — 10,5 кг.

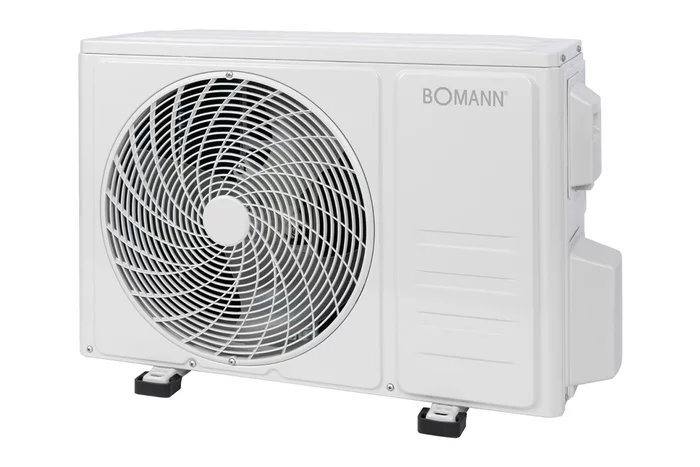

• Уличный модуль: 853×602×349 мм (ширина/высота/глубина), масса нетто — 35,5 кг.

Характеристики в транспортировочной таре

• Комнатный модуль: 979×372×327 мм (ширина/высота/глубина), вес брутто — 13,5 кг.
• Уличный модуль: 890×628×385 мм (ширина/высота/глубина), вес брутто — 40,0 кг.

Технические характеристики: кондиционер Bomann CL 6047 QC CB

Марка	Bomann
Модель	CL 6047 QC CB
Страна марки	Германия
Страна производства	Китай
Гарантийный срок	1 год
Инверторный	Да
Для помещений площадью (м²)	52
Холодопроизводительность (BTU)	18000
Уровень шума внутренний блок (дБ)	27
Уровень шума внешний блок (дБ)	50
Внутренний блок (ШхВхГ)	910 x 294 x 206 мм
Внешний блок (ШхВхГ)	853 x 602 x 349 мм
Упаковка внутренний блок (ШхВхГ)	979 x 372 x 327 мм
Упаковка внешний блок (ШхВхГ)	890 x 628 x 385 мм
Напряжение (В)	220-240 В
Мощность (Вт)	5130
Масса, нетто (кг)	10.5 + 35,5
Масса, брутто (кг)	13.5 + 40.0
EAN	4004470604719

Руководство пользователя: инверторная сплит-система Bomann CL 6047 QC CB

Часть I: управление и эксплуатация

Важные примечания по безопасности

Данное устройство является сложной электромеханической системой. Любое вмешательство, ремонт или обслуживание должны проводиться исключительно квалифицированными специалистами, обладающими опытом работы с холодильным оборудованием и электроникой. Несанкционированный ремонт может повлечь за собой риску травм или порчи имущества. Производитель оставляет за собой право вносить технические улучшения, поэтому параметры на заводской табличке вашего прибора являются приоритетными.

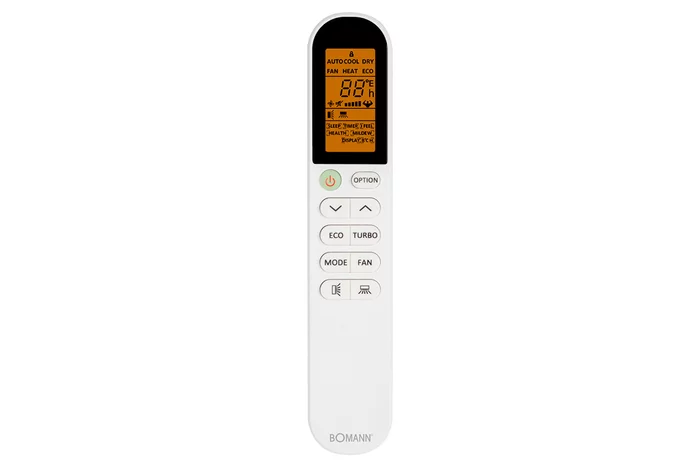

Интеллектуальное управление и пульт ду

Ваш кондиционер оснащен передовой системой управления. Ниже приведено описание функционала пульта дистанционного управления, который является вашим «командным центром».

• ON/OFF (ВКЛ/ВЫКЛ): Запуск и остановка работы системы.

• TEMP UP / TEMP DOWN: Регулировка целевой температуры (шаг 1 градус) или настройка таймера.

• MODE (РЕЖИМ): Переключение между алгоритмами работы: Авто, Охлаждение, Осушение, Вентиляция, Обогрев.

• ECO: Активация режима энергосбережения для оптимального расхода электричества.

• TURBO: Режим форсированной работы для максимально быстрого достижения заданной температуры.

• FAN SPEED: Выбор скорости обдува: от беззвучного режима до турбо-потока.

• SWING (Качание): Управление жалюзи. Доступна регулировка как горизонтального (вверх-вниз), так и вертикального (влево-вправо) потока воздуха.

• SLEEP: Ночной режим, обеспечивающий комфортный сон за счет автоматической корректировки температуры и снижения шума.


Алгоритмы работы и электронное управление

Система непрерывно анализирует температуру в помещении (RT), температуру испарителя (IPT) и заданные пользователем параметры (ST), чтобы выбрать идеальную стратегию работы.

• Автоматический режим (AUTO):
  Система сама решает, нужно ли охлаждать или обогревать помещение, основываясь на разнице между текущей и заданной температурой.

  • Если разница превышает 1°C в сторону тепла — включается охлаждение.
  • Если разница более 1°C в сторону холода — включается обогрев.
  • В промежуточных значениях работает вентиляция.


• Режим Охлаждения (COOL):
  Компрессор работает до достижения целевой температуры. Предусмотрена защита от обмерзания испарителя: если температура трубок падает слишком низко, система автоматически корректирует частоту работы или временно останавливает компрессор.


• Режим Осушения (DRY):
  Эффективное удаление влаги из воздуха. В этом режиме вентилятор работает на низких оборотах для максимальной конденсации влаги на теплообменнике.


• Режим Обогрева (HEAT):
  Система работает по принципу теплового насоса.
  Важная особенность: Функция «Предотвращение холодного воздуха». При запуске обогрева вентилятор внутреннего блока не включится на полную мощность, пока теплообменник достаточно не прогреется. Это защищает вас от неприятного обдува холодным воздухом.


• Интеллектуальное оттаивание (Defrost):
  При работе на обогрев внешний блок может покрываться инеем. Система автоматически определяет это состояние (анализируя время работы и температуру труб) и запускает цикл разморозки. В это время вентиляторы останавливаются, а процесс обычно занимает от нескольких минут до 10 минут.


Дополнительные функции и защита

• Функция +8°C: Специальный режим поддержания положительной температуры в помещении (например, в загородном доме), чтобы избежать промерзания стен.

• Таймер: Позволяет запрограммировать включение или выключение кондиционера в определенное время.

• Авторестарт: В случае сбоя электропитания устройство запомнит последние настройки и возобновит работу автоматически при подаче энергии.

• Аварийное управление: Если пульт утерян, можно использовать кнопку на корпусе внутреннего блока (одно нажатие — Авто/Охлаждение, удержание — Обогрев).


Управление через WiFi (опция)

Ваша сплит-система поддерживает современные технологии «Умного дома».
Для активации скачайте соответствующее приложение (например, Tuya Smart или TCL Home), отсканировав QR-код. После регистрации и добавления устройства вы сможете управлять климатом из любой точки мира через интернет.

Часть II: установка, монтаж и безопасность

Экологическая безопасность и хладагент R32/R290

В данном устройстве используются современные хладагенты R32 или R290. Они отличаются высокой экологичностью и эффективностью, но являются горючими веществами.

Критические правила безопасности:

• Установка должна производиться в хорошо проветриваемом помещении.
• Категорически запрещено наличие источников открытого огня, искр или нагревательных приборов в зоне монтажа.
• При обнаружении утечки необходимо немедленно проветрить помещение и покинуть его.
• Запрещается прокалывать или сжигать элементы контура хладагента.

Требования к месту установки

Правильное размещение блоков — залог долгой службы.

Внутренний блок:

• Стена должна быть прочной и не подверженной вибрациям.
• Вокруг блока должно быть свободное пространство для забора воздуха (минимум 15 см от потолка и стен).
• Не размещайте блок над источниками тепла, пара или вблизи дверных проемов.
• Высота установки — не менее 2.3 метра от пола.

Внешний блок:

• Надежное, ровное основание или кронштейны, способные выдержать вес блока.
• Защита от прямых сильных ветров и пыли, но с обеспечением свободной циркуляции воздуха.
• Расстояние от задней стенки до стены здания — не менее 30 см, спереди — не менее 200 см свободного пространства.
• Отвод конденсата (при работе на обогрев) не должен создавать неудобств.

Процесс монтажа (краткий обзор)

Внимание: Монтаж должен выполняться сертифицированным специалистом.

• Монтаж пластины: Крепление монтажной пластины внутреннего блока строго по уровню.

• Бурение: Сверление отверстия в стене с небольшим уклоном наружу для естественного стока конденсата.

• Подготовка трассы: Соединение медных труб, электрических кабелей и дренажного шланга в единый жгут, обмотанный защитной лентой.

• Вальцевание труб: Критически важный этап. Необходимо обеспечить идеальную геометрию развальцовки медных трубок для предотвращения утечек газа. Используйте динамометрические ключи для затяжки гаек с нужным усилием.

• Вакуумирование: Перед запуском фреона необходимо удалить воздух и влагу из контура с помощью вакуумного насоса. Это предотвратит поломку компрессора.

• Проверка на герметичность: Использование мыльного раствора или течеискателя для контроля соединений.


Часть III: диагностика и обслуживание

Система самодиагностики

В случае неисправности кондиционер остановит работу и выведет код ошибки на дисплей. Это помогает быстро определить причину проблемы.

Основные коды ошибок:

• E0: Ошибка связи между внутренним и внешним блоками. Проблема чаще всего в проводке.

• E1 / E2: Неисправность датчиков температуры воздуха или теплообменника внутреннего блока.

• E3 / E7 / E8: Неисправность датчиков внешнего блока (температуры змеевика, окружающей среды или нагнетания).

• E4: Аномалия в системе охлаждения (вероятна утечка фреона или низкое давление).

• E6 / EF: Проблема с двигателем вентилятора (внутреннего или внешнего).

• E9 / P0 / P9: Ошибки, связанные с инверторным модулем (IPM) или компрессором.

• F4: Аномальный расход газа (возможно, закрыты клапаны).

• P1 / P2: Защита от перепадов напряжения (слишком высокое или низкое) или перегрузки по току.


Примечание: Некоторые сложные коды ошибок (серии Fb...bj) можно просмотреть, нажав кнопку ECO 8 раз подряд.

Советы по устранению неполадок

Если кондиционер не включается:
Проверьте наличие электропитания, исправность предохранителей и батареек в пульте ДУ.

Если плохо охлаждает/греет:

• Загрязнен воздушный фильтр (рекомендуется чистить каждые 2 недели).
• Открыты окна или двери.
• Заблокированы входные или выходные отверстия блоков.
• Установлена неправильная температура или режим.

Шум и звуки:
Легкое потрескивание пластика при изменении температуры или звук перетекающей жидкости (хладагента) являются нормальными явлениями и не свидетельствуют о поломке.

Обслуживание

Регулярное обслуживание включает в себя очистку фильтров внутреннего блока и периодическую проверку внешнего блока на предмет загрязнения тополиным пухом или листьями. Глубокую чистку и дозаправку хладагентом доверяйте профессионалам.

• --

Помните: правильная эксплуатация и своевременный уход гарантируют долгие годы безупречной работы вашего кондиционера Bomann.

Кондиционер Bomann CL 6046 QC CB

ИНВЕРТОРНОЕ УПРАВЛЕНИЕ — Передовая технология двигателя гарантирует мощное охлаждение при минимальных затратах электричества и высокой энергоэффективности.

ТИХАЯ РАБОТА — Для максимального акустического комфорта предусмотрено снижение оборотов вентилятора и специальный ночной режим.

УМНАЯ ДИАГНОСТИКА — Система самостоятельно отслеживает состояние устройства, выводит коды неисправностей на экран и автоматически прекращает работу при обнаружении сбоев.

ИНФОРМАТИВНАЯ ПАНЕЛЬ — Внутренний блок оснащен ярким и экономичным LED-экраном для удобного контроля параметров.

УГОЛЬНАЯ ФИЛЬТРАЦИЯ — Специальный абсорбирующий фильтр эффективно очищает воздушный поток от вредных примесей, заботясь о здоровье пользователей.

АНТИГРИБКОВАЯ ЗАЩИТА — Автоматическое просушивание компонентов в режиме ожидания исключает появление плесени и размножение болезнетворных бактерий.

ОСУШЕНИЕ ВОЗДУХА — Отдельная функция для качественного снижения уровня влажности в помещении.

ФУНКЦИЯ ПАМЯТИ — В случае внезапного отключения света кондиционер запомнит последние настройки и вернется к ним при возобновлении питания.

ПРОГРАММИРОВАНИЕ ВРЕМЕНИ — Встроенный таймер позволяет задать график включения и выключения системы в пределах суток.

КОМПЛЕКСНАЯ ГИГИЕНА — Режим самоочистки устраняет скопившуюся грязь, нейтрализует неприятные запахи, а также уничтожает микробы и легионеллы.
Современная инверторная сплит-система, рассчитанная на эффективное кондиционирование помещений площадью до 35 кв. м. Устройство работает в четырех основных режимах: понижение температуры, обогрев, проветривание и устранение излишней влажности. Функция обогрева сохраняет работоспособность даже при уличных морозах до -15 °C.

Прибор поддерживает передовые технологии управления: встроенный модуль WiFi (стандарт 2,4 ГГц) позволяет контролировать климат через мобильное приложение на смартфоне или планшете, а также использовать голосовые команды через Google Assistant и Amazon Alexa.

Ключевые особенности модели:

• Интегрированная система поиска неисправностей.
• Автоматическое возобновление работы с прежними настройками после сбоев питания.
• Таймер с программированием на сутки и специальный ночной режим для комфортного сна.
• Вентилятор с тремя уровнями интенсивности обдува.
• Удобный многофункциональный пульт ДУ в комплекте.

Система автоматического управления жалюзи для равномерного распределения воздуха
Информативная LED-панель с показателями времени и текущей температуры
Режим энергосбережения (ECO)
Технология «Скрытый дисплей»: индикация на корпусе становится невидимой при выключении
Легкоизвлекаемый очистной элемент, удобный для промывки
Производительность по холоду: 12 000 БТЕ
Используемый тип фреона: R 32



Циркуляция воздуха: до 550 м³/ч (в помещении)
Уровень шума: 22 дБ (A) (внутри); 50 дБ (A) (снаружи)

Технология автоматической очистки:

— Полное устранение опасных бактерий (включая легионеллу), пыли и неприятных ароматов.
— Гарантия стабильной и мощной работы климатического оборудования на протяжении всего срока службы.
— Наличие в базовой комплектации фильтрующего элемента на основе активированного угля.



Уровень энергосбережения при работе на холод соответствует высшему стандарту A++.
В режиме генерации тепла экономичность устройства оценивается классом A+.



Универсальный ИК-контроллер с расширенным функционалом и информативным LED-экраном (источники питания включены в набор).



Комплектация включает в себя внешний и комнатный модули системы, а также пульт управления. Для установки предусмотрены: пятиметровая соединительная трасса, шнур питания длиной 1,5 м, дренажный шланг и монтажная пластина. Также в наборе идут виниловая обмотка и защитная накладка.

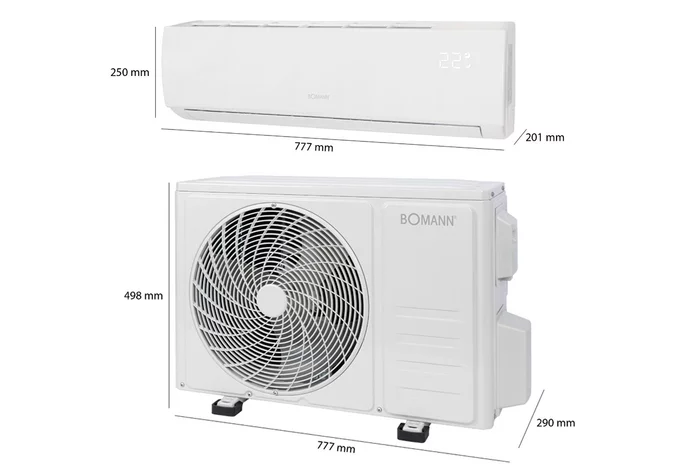

Физические параметры и масса
Комнатный модуль: 777×250×201 мм (ширина/высота/глубина), вес — 8,5 кг.
Внешний модуль: 777×498×290 мм (ширина/высота/глубина), вес — 25,0 кг.
Транспортировочные характеристики
Модуль для помещения: габариты коробки 850×320×275 мм, масса 9 кг.
Уличный агрегат: габариты коробки 838×540×338 мм, масса 28 кг.

Технические характеристики: кондиционер Bomann CL 6046 QC CB

Марка	Bomann
Модель	CL 6046 QC CB
Страна марки	Германия
Страна производства	Китай
Гарантийный срок	1 год
Инверторный	Да
Для помещений площадью (м²)	35
Холодопроизводительность (BTU)	12000
Уровень шума внутренний блок (дБ)	22
Уровень шума внешний блок (дБ)	50
Внутренний блок (ШхВхГ)	777 x 250 x 201 мм
Внешний блок (ШхВхГ)	777 x 498 x 290 мм
Упаковка внутренний блок (ШхВхГ)	850 x 320 x 275 мм

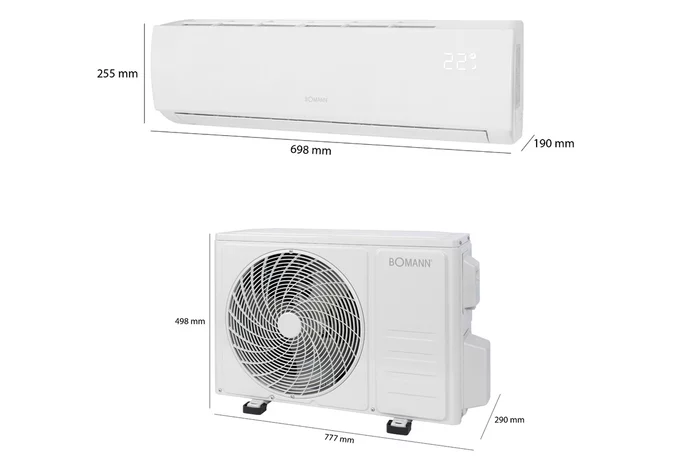

Упаковка внешний блок (ШхВхГ)	838 x 540 x 3388 мм
Напряжение (В)	220-240 В
Мощность (Вт)	3420
Масса, нетто (кг)	8,5 + 25,0
Масса, брутто (кг)	9 + 28,0
EAN	4004470604610

Руководство по эксплуатации и монтажу: инверторный кондиционер Bomann CL 6046 QC CB

Меры безопасности и предупреждения

Безопасность — наш главный приоритет. Данное оборудование работает с электрическим током и хладагентами под давлением, поэтому требует строгого соблюдения правил.

Общие правила электробезопасности

• Перед проведением любых работ по чистке или проверке устройства обязательно отключите его от сети.

• Кондиционер должен быть подключен к выделенной электрической линии. Использование удлинителей или подключение других мощных приборов к той же розетке запрещено во избежание перегрузки.
• Убедитесь в надежности заземления. Заземляющий провод нельзя подключать к газовым трубам или водопроводу.
• Если кабель питания поврежден, его замену должен производить только квалифицированный специалист.
• В цепи питания должен быть предусмотрен автоматический выключатель с зазором между контактами не менее 3 мм.

Предостережения при монтаже

• Установка должна выполняться профессионалами. Не пытайтесь монтировать или перемещать блок самостоятельно — это может привести к утечке фреона, пожару или удару током.
• При монтаже убедитесь, что в контур хладагента не попал воздух. Наличие воздуха в системе может вызвать критическое повышение давления и разрыв труб.
• Не устанавливайте блок в местах возможной утечки горючих газов.

Важная информация о хладагентах R32 и R290

Ваше устройство использует современные экологичные хладагенты. Они эффективны, но обладают горючими свойствами.
Правила безопасности:

• Установка и обслуживание должны проводиться в хорошо проветриваемых помещениях.
• В зоне работ строго запрещено использование открытого огня, паяльных ламп или нагревательных приборов с температурой выше 370°C.
• Курение в зоне монтажа категорически запрещено.
• Необходимо принимать меры против статического напряжения (использовать антистатическую одежду и перчатки).

Интеллектуальное управление климатом

Ваш кондиционер оснащен передовой электроникой для точного поддержания температуры и экономии энергии.

Пульт дистанционного управления: ваш командный центр

Управление осуществляется интуитивно понятными кнопками:

• ON/OFF (ВКЛ/ВЫКЛ): Запуск и остановка системы.

• TEMP UP / DOWN: Регулировка целевой температуры или времени таймера.

• MODE (РЕЖИМ): Переключение между основными сценариями работы (Авто, Охлаждение, Осушение, Вентиляция, Обогрев).

• ECO: Активация энергосберегающего режима для экономичной работы.

• TURBO: Режим максимальной производительности для быстрого достижения заданной температуры.

• FAN SPEED: Выбор скорости вращения вентилятора (от бесшумного до турбо-режима).

• SWING (Вертикальный/Горизонтальный): Управление движением жалюзи для направления воздушного потока.

• SLEEP: Режим сна, при котором температура плавно корректируется для комфортного отдыха.


Индикация на дисплее

Экран пульта отображает текущий статус системы с помощью понятных иконок:

• Снежинка — режим охлаждения.
• Капля — режим осушения воздуха.
• Вентилятор — режим вентиляции без изменения температуры.
• Солнце — режим обогрева.
• Feel — интеллектуальный режим, подстраивающийся под окружающую среду.

Режимы работы и логика системы

Автоматический режим (AUTO)

Система самостоятельно выбирает, охлаждать или нагревать помещение, основываясь на разнице между текущей температурой в комнате и установленным вами значением.

Интеллектуальные функции защиты и комфорта

• Защита от холодного воздуха (при обогреве): При запуске обогрева вентилятор внутреннего блока не включится на полную мощность, пока теплообменник достаточно не прогреется. Это предотвращает обдув холодным воздухом.

• Интеллектуальная разморозка: Если внешний блок покрывается инеем зимой, система автоматически запускает цикл оттаивания. В это время работа вентиляторов приостанавливается.

• Функция «8°C Heating»: Режим дежурного отопления. Поддерживает температуру в помещении не ниже 8°C, предотвращая промерзание дома в ваше отсутствие.

• Таймер: Позволяет запрограммировать включение или выключение кондиционера в заданное время.

• Аварийная кнопка: Расположена под панелью внутреннего блока. Позволяет запустить кондиционер в автоматическом режиме, если пульт утерян или в нем сели батарейки.

• Авторестарт: При сбое электропитания устройство запомнит последние настройки и возобновит работу в том же режиме после восстановления подачи энергии.


Управление через Wi-Fi (опция)

Ваш кондиционер может управляться со смартфона. Для этого:

• Зарегистрируйте аккаунт.
• Следуйте подсказкам в приложении для добавления устройства в вашу домашнюю сеть.

Руководство по монтажу (для специалистов)

Выбор места установки

Внутренний блок:

• Устанавливайте на прочную стену, избегая вибраций.
• Обеспечьте свободный приток и отток воздуха (не перекрывайте жалюзи мебелью).
• Соблюдайте минимальные отступы: 15 см от потолка и стен по бокам, не менее 2.5 метров от пола.

Внешний блок:

• Выбирайте место, защищенное от прямого сильного ветра и пыли.
• Убедитесь, что шум и выходящий теплый воздух не помешают соседям.
• Соблюдайте дистанцию для теплообмена: не менее 30 см от стены сзади и 200 см спереди (перед вентилятором).

Монтаж внутреннего блока

• Закрепите монтажную пластину строго горизонтально, используя уровень.
• Просверлите отверстие в стене диаметром 65 мм (или больше, в зависимости от модели) с небольшим уклоном наружу для стока конденсата.
• Аккуратно соедините трубопроводы хладагента, дренажный шланг и электрические кабели, обмотав их защитной лентой.
• Следите, чтобы дренажный шланг находился в нижней части связки труб для беспрепятственного оттока воды.

Соединение труб и электрики

• Трубопровод: Используйте медные трубы соответствующего диаметра. При затягивании накидных гаек используйте два ключа, чтобы не повредить клапаны.

• Электрика: Подключайте провода к клеммным колодкам в строгом соответствии с цветовой маркировкой и электрической схемой, расположенной на крышке блока.


Вакуумирование и проверка

Критически важный этап!

• Подключите вакуумный насос к сервисному порту.
• Откачивайте воздух и влагу из системы не менее 15 минут до достижения необходимого вакуума.
• Проверьте герметичность соединений (давление не должно расти после выключения насоса).
• Откройте клапаны для пуска хладагента в систему.
• Проведите тест на утечку газа с помощью детектора или мыльного раствора.

Обслуживание и устранение неисправностей

Коды ошибок и самодиагностика

Система оснащена функцией самодиагностики. При возникновении проблем на дисплее отобразится код:

• E0: Ошибка связи между блоками (проверьте проводку).

• E1 / E2: Неисправность датчиков температуры воздуха или теплообменника внутреннего блока.

• E3 / E7 / E8: Неисправность датчиков внешнего блока (температуры змеевика, окружающей среды или нагнетания).

• E4: Аномалия в системе охлаждения (возможна утечка газа или низкое давление).

• E6: Проблема с двигателем вентилятора внутреннего блока.

• E9 / P0 / P9: Ошибки инверторного модуля или компрессора (защита от перегрева, перегрузки).

• F4: Система не фиксирует поток газа (возможно, закрыты клапаны).

• Fy: Обнаружена утечка газа.


При появлении кодов ошибок рекомендуется обратиться в сервисный центр.

Простые решения (Troubleshooting)

• Кондиционер не включается: Проверьте подключение к сети, предохранители и батарейки в пульте.

• Слабое охлаждение/обогрев: Очистите воздушные фильтры, закройте окна и двери, убедитесь, что входные/выходные отверстия блоков не заблокированы.

• Посторонний шум: Проверьте надежность крепления блоков, возможно, загрязнен вентилятор.


Демонтаж и утилизация

Для демонтажа системы необходимо предварительно перекачать весь хладагент во внешний блок (процедура Pump Down). Никогда не выбрасывайте кондиционер вместе с бытовым мусором — обратитесь в специализированные пункты приема техники.
